Art ISO 5894 TUN multi Bolzen-Einsteigeloch mit vertiefter oberer Abdeckung Marine Outfitting
Produktdetails:
| Dokument: | Marine manhole cover CBT 43...14.pdf |
|
Detailinformationen |
|||
| Standard: | BS ISO 5894:2018/ GB 11628 | Type: | DO |
|---|---|---|---|
| Material: | Mild Steel, Stainless Steel | Gasket: | Suitable with oil, sea water, and fresh water; Free from asbestos |
| Bolt & Nuts: | M20, Stainless steel, bronze, brass | Test: | Hydraulic Pressure Test |
| Dimension: | As Standard or Customized, As client’s drawing | Application Type: | Water-tight, Oil Tight |
| Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available | Classification Certificates: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Hervorheben: | Marineeinsteigeloch ISO 5894,Marinekanaldeckel des Bolzens m20,Marineeinsteigeloch der Nüsse m20 |
||
Produkt-Beschreibung

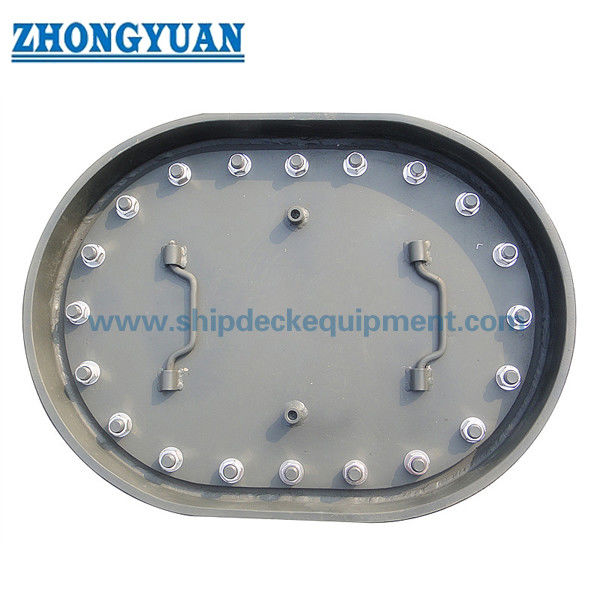

ISO 5894 Typ DO Mehrschrauberschluss mit eingebetteter Oberdecke
Beschreibung:
für Schiffe ist ein Typ A-Gaslochdeckel. Die Form dieses Deckels ist ein langer Kreis. Dies ist eine Art Deckel mit Coaming. Es kann angehoben werden. Es entspricht dem Standard von IS05892 und CB / T19-2001.Sie ist aus Stahl und kann für verschiedene Schiffe verwendet werden.Wenn Sie an unseren Produkten interessiert sind, kontaktieren Sie uns bitte für weitere Informationen.
Haupt technische Spezifikation:
- Standard: BS ISO 5894:2018/ GB 11628
- Typ: DO,
- Material: leichter Stahl, Edelstahl,
- Dichtung: geeignet für Öl, Meerwasser und Süßwasser; frei von Asbest;
- Bolt & Nuts: M20, Edelstahl, Bronze, Messing;
- Prüfung: hydraulische Druckprüfung,
- Größe: Standard oder angepasst, nach Zeichnung des Kunden,
- Anwendungsart: wasserdicht, öldicht,
- Oberflächenbehandlung: Sandblasen bis S2.5 + eine Schicht Epoxidhandeln, poliert, verzinkt, maßgeschneiderte Oberflächenbehandlung erhältlich.
- Klassifizierungsbescheinigungen: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Haupttechnische Parameter:
| Nennwert L1 × b1 |
L2 | b2 | L3 | b3 | L4 | b4 | t | Verbindungsmittel Durchmesser |
Verbindungsmittel Zahl |
| 450 × 350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600 × 400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800 × 600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
Anmerkung 1 t ist für die Mindestdicke, die nicht in der Tabelle angegebenen Dicken können nach Bauherrn entworfen werden Praxis |
|||||||||
| Schlüssel | ||||||
| 1 | Verkleidung | 4 | Abdeckung | 7 | Plattenring | 9 Kennzeichnung |
| 2 | Dichtung | 5 | Oberdeckel | 8 | Sicherungsschrauben | 10 Schraubschrauben, 2 x M20 |
| 3 | Handgriff | 6 | Handgriff | |||
Die Schweißgröße und die Einzelheiten müssen den anerkannten Industriestandards entsprechen.
Die in Klammern angegebenen Abmessungen () können angepasst werden. Die Oberseite der Abdeckung, einschließlich der Mutter, sollte bei der Auswahl einer in Klammern angegebenen Abmessung nicht von der Spülfläche ragen.
HINWEIS 1'1 x b1 ist eine freie Öffnung.
HINWEIS 2 Anschlagschrauben 2 x M20 können vom Benutzer gewählt werden, wenn dies geeignet ist.
Zeichnung des ISO 5894-Typs DO Mehrschrauben-Schleusenloch mit eingebetteter Oberdeckung
