GB 3887 Typ D Marine Pilz Lüfter

GB 3887 Typ D Marine Pilzlüfter | Große marine Lüftungsausrüstung mit großem Durchmesser

Produktübersicht

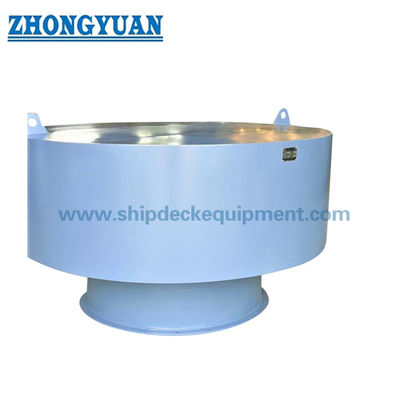

Der marine Pilzlüfter vom Typ GB 3887 D ist eine wetterfeste Deckarmatur mit großem Durchmesser, die für die Belüftung größerer Schiffsräume konzipiert ist. Er wird normalerweise über der Freiborddeckposition 2 installiert und kann für natürliche Belüftung ausgelegt oder über eine Flanschverbindung mit einem Lüfter verbunden werden, wenn eine mechanische Belüftung erforderlich ist.

Die pilzförmige Haube schützt die Lüftungsöffnung, während das Edelstahlgitter hilft, Ratten, Insekten und Fremdkörper vom Eintritt in den belüfteten Raum abzuhalten. Diese Seite wurde gemäß den gelieferten Daten für GB 3887-83 Typ D erstellt. Die endgültige Installationsposition, die Anforderungen an die Wetterfestigkeit, die Details des Lüfterflansches, die Materialauswahl, das Beschichtungssystem und der Umfang der Klassenzulassung sollten gemäß den Schiffszeichnungen und Projektanforderungen bestätigt werden.

Öffentliche Referenzen für Marineausrüstungen beschreiben auch Pilzlüfter vom Typ GB 3887 D als große marine Lüftungsarmaturen mit Anwendungen für natürliche Belüftung, optionaler Anpassung, Schutz durch Edelstahlgitter und Optionen für die Oberflächenbehandlung in Meeresqualität. citeturn0search2turn0search3

Schnelle Spezifikationen

• Produkttyp: Typ D Marine Pilzlüfter → Lüftungsarmatur mit großem Durchmesser für Schiffsdeckbereiche.
• Standard: GB 3887-83 gemäß gelieferten Daten → Der anwendbare Standard sollte für neue Projekte bestätigt werden.
• Nennmaßbereich: DN400 bis DN1200 → Entwickelt für größere Lüftungsöffnungen und größere Innenräume.
• Lüftungsmodus: Natürliche Belüftung; Lüfteranschluss über Flanschverbindung möglich → Details der Lüfterschnittstelle erfordern Zeichnungsbestätigung.
• Materialien: Baustahl, Edelstahl, Bronze, Kupfer → Auswahl je nach Korrosionsumgebung und Projektspezifikation.
• Gitter-Schutz: Edelstahlgitter → Hilft, Ratten, Insekten und Fremdkörper vom Eintritt in belüftete Räume abzuhalten.
• Oberflächenbehandlung: Referenz für Sa 2.5 Sandstrahlen + Epoxid-Werkstattgrundierung, verzinkte oder polierte Optionen verfügbar → Die endgültige Oberfläche folgt den Anforderungen des Schiffes.
• Klassifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS und andere Inspektionsumfänge gemäß Projektanforderungen verfügbar.

Haupttechnische Parameter

Auswahl- & Anfrageleitfaden

Schritt 1: Bestätigen Sie den Pilzlüfter vom Typ GB 3887 D und den Nenndurchmesser DN400 bis DN1200 gemäß Lüftungsberechnung und Schiffsanordnung.

Schritt 2: Bestätigen Sie die Anforderung für natürliche oder mechanische Belüftung, einschließlich Lüfterflanschverbindung, Lüftergröße und Anschlussdetails, falls zutreffend.

Schritt 3: Bestätigen Sie den Installationsort: Freiborddeckposition, Witterungseinfluss, Öffnungsanordnung, Entwässerungsanforderung und umliegenden Decksabstand.

Schritt 4: Bestätigen Sie die Materialanforderung: Baustahl, Edelstahl, Bronze, Kupfer oder spezielles korrosionsbeständiges Material gemäß Einsatzumgebung.

Schritt 5: Bestätigen Sie das Gitter, die Haubenanordnung, die Oberflächenbehandlung, das Beschichtungssystem, die Anforderung für verzinkte oder polierte Oberflächen.

Schritt 6: Bestätigen Sie den Klassifizierungsinspektionsumfang, das Materialzertifikat, das Herstellerzertifikat, die Menge, das Ziel und die Lieferzeit.

Struktur

Pilzhaube | Lüftungskörper | Deckmontageflansch | Luftdurchlassöffnung | Edelstahl-Gitter | Lüfteranschlussflansch, falls spezifiziert | Wetterschutzanordnung | Marine-Beschichtungssystem

Vorteile in Bezug auf Belüftung, Schutz und Ingenieurwesen

• Das Design der Pilzhaube schützt die Lüftungsöffnung vor direkter Witterungseinflüssen und sorgt gleichzeitig für Luftstrom.
• Der große Durchmesser Typ D eignet sich für die Belüftung größerer Schiffsräume, in denen ein größerer Luftdurchlassbereich erforderlich ist.
• Der Schutz durch Edelstahlgitter reduziert das Risiko, dass Ratten, Insekten und Fremdkörper in das belüftete Abteil eindringen.
• Die natürliche Belüftung oder der Anschluss an eine mechanische Belüftung sollte gemäß dem Lüftungsdesign des Schiffes und der genehmigten Anordnung ausgewählt werden.
• Die Materialauswahl ist wichtig, da der Lüfter der Meeresatmosphäre, dem Salznebel und den Wetterbedingungen ausgesetzt ist.
• Bei der Installation sollten die Deckdurchdringung, die Schweiß- oder Montageart, die Entwässerung, die Beschichtungsreparatur und die Anforderungen der Klassifizierungsinspizierung berücksichtigt werden.

Benutzerdefinierte Attribute

• Standard: GB 3887-83 gemäß gelieferten Daten → Bestätigen Sie den neuesten Projektstandard vor der Freigabe.
• Typ: Typ D → Pilzlüfter mit großem Durchmesser.
• Nenndurchmesser: DN400-1200 → Auswahl gemäß Lüftungsanforderung und Schiffsaufbau.
• Material: Baustahl / Edelstahl / Bronze / Kupfer → Das endgültige Material hängt von der Korrosionsumgebung und den Kundenanforderungen ab.
• Lüftungsmodus: Natürliche Belüftung oder Lüfteranschluss → Details des Lüfterflansches sind zu bestätigen.
• Gitter-Schutz: Edelstahlgitter → Schutz vor Insekten und Fremdkörpern.
• Oberflächenbehandlung: Sandstrahlen, Epoxid-Grundierung, verzinkt, poliert oder kundenspezifische Oberfläche.
• Zertifikatsanforderung: Verfügbar gemäß Projektumfang → Klassenzulassung und Inspektionsanforderung sollten bestätigt werden.

Funktionsweise

Luft tritt durch die Öffnung des Pilzlüfters ein → Edelstahlgitter verhindert das Eindringen von Fremdkörpern → Lüftungsluft strömt in die Schiffsräume → Lüfteranschluss kann bei entsprechender Anordnung mechanische Belüftung bieten → Wetterschutz und Beschichtung erhalten die Leistung im maritimen Einsatz

Anwendungen

Frachtschiffe | Tanker | Passagierschiffe | Gastanker | Große Schiffsräume | Hilfsräume im Maschinenraum | Wetterdeck-Lüftungssysteme | Neubau- und Ersatzprojekte

Zertifizierungen & Vorteile

Zertifikate können gemäß Projektanforderungen, Inspektionsumfang, Materialrückverfolgbarkeit und Zulassungsverfahren der Klassifizierungsgesellschaft arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

Zeichnung & Fotos

FAQ

F1: Ist GB 3887 Typ D nur für natürliche Belüftung?

A1: Nein. Die gelieferten Daten geben die Verwendung für natürliche Belüftung an und erlauben auch den Anschluss eines Lüfters über einen Flansch, wenn eine mechanische Belüftung erforderlich ist. Die Lüfterschnittstelle muss durch Zeichnung bestätigt werden.

F2: Warum ist ein Edelstahlgitter installiert?

A2: Das Edelstahlgitter hilft, Ratten, Insekten und Fremdkörper vom Eintritt in den belüfteten Raum abzuhalten und gleichzeitig den Luftstrom durch den Lüfter zu ermöglichen.

F3: Welche Informationen werden vor der Angebotserstellung benötigt?

A3: Bestätigen Sie DN-Größe, Installationsposition, Lüftungsanforderung, Lüfterflansch-Anforderung, falls vorhanden, Material, Oberflächenbehandlung, Zertifikatsumfang, Menge, Schiffstyp und Lieferanforderung.
