Marine Zwei-Rollen-Klüse | CB/T 38-1999 Rahmentyp mit Gussstahlrollen für Schiffsfestmachung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Technischer Standard: | CB/T 38-1999 | Typ: | Typ b |
|---|---|---|---|
| Durchmesser der Walzen: | 75~350mm | Rolle nein.: | Zwei Rollen |
| Rollengewicht: | 18~1134kg | Materialien: | Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl, Sphäroguss |
| Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS usw. |
| Hervorheben: | Schiffsverankerungsausrüstung Gusseisen,Gusseisen aus offenem Stahl mit Rollen des Typs 2 |
||
Produkt-Beschreibung
Marine Zwei-Roller Chock. CB/T 38-1999 Rahmentyp mit Guss-Stahl-Rollen für Schiffsanlegungen.
Produktübersicht
Marine Two Roller Chock ist so konzipiert, dass es die Anlegeseile durch eine feste Öffnung führt und gleichzeitig die Reibung reduziert und die Seilrichtung steuert.
Diese Seite enthält sowohl Produktinformationen als auch einen praktischen Auswahlleitfaden, der Ingenieuren und Käufern hilft, das richtige Modell basierend auf Seilgröße, Last und Installationsbedingungen auszuwählen.
Das Produkt folgt aktualisierten Normen wie CB/T 38-1999, wobei die Kompatibilität mit CB39-66 für Ersatzprojekte beibehalten wird.
Schnelle Angaben
- Struktur: Zwei Walzen (Rahmenart) → Glatte Seilführung
- Anwendbarer Seildurchmesser: 7 ̊37 mm → Standardbereich
- Anwendbares Seil MBL: 23583 kN → Lastbezug
- Montage: geschweißte Basis / Schraube → Neubau und Nachrüstung
- Material: Gießstahl → Hohe Festigkeit
- Funktion: Verringerung der Reibung → Schutz des Seils
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Wie man einen Zwei-Roller-Schock auswählt
Schritt 1 Bestätigen Sie den Seildurchmesser → Wählen Sie nach der Größe des Anlegseils
Schritt 2 Bestätigen Sie die Seilbrechbelastung (MBL)
Schritt 3
Schritt 4 Überprüfen Sie die Seilrichtung → Gerade- oder Winkelführung
Schritt 5 Bestätigen Sie die Zertifizierung → CCS, ABS, DNV usw.
Beispiel für eine schnelle Auswahl
Wenn der Seildurchmesser 24 mm ist → Nenngröße 200 auswählen
Wenn das Seil MBL etwa 246 kN beträgt → Übereinstimmung mit den Tabellenwerten
Neuer Behälter → Auswahl der geschweißten Basis
Ersatz → Auswahl des Schraubtyps
Haupttechnische Parameter (CB/T 38-1999 Doppelwalzschlagzeug)
|
Nennwert |
Seil MBL (kN) | Drahtseil Dia | PP-Seil-Dia | L | B | H | D | Gewicht (kg) |
| 75 | 23.3 | 7.4 | 12 | 400 | 150 | 116 | 75 | 18 |
| 100 | 52.5 | 11 | 18 | 530 | 200 | 147 | 100 | 41 |
| 125 | 93.4 | 15 | 24 | 650 | 250 | 173 | 125 | 76 |
| 150 | 145.8 | 18.5 | 30 | 780 | 300 | 201 | 150 | 132 |
| 200 | 246.6 | 24 | 40 | 1100 | 370 | 251 | 200 | 264 |
| 250 | 373.6 | 30 | 48 | 1240 | 470 | 300 | 250 | 498 |
| 300 | 472.7 | 33.5 | 56 | 1480 | 550 | 353 | 300 | 798 |
| 350 | 583.5 | 37.5 | 64 | 1690 | 640 | 386 | 350 | 1134 |
Belastungs- und Auswahlgrundlage
Die in der Tabelle dargestellte Bruchlast bezieht sich auf die maximale Bruchlast (MBL) des anwendbaren Anlegeschnurens und nicht auf die direkte SWL des Schlages.
Für technische Zwecke kann die sichere Betriebslast (SWL) wie folgt geschätzt werden:
SWL ≈ Seil MBL ÷ Konstruktionssicherheitsfaktor
Der typische Sicherheitsfaktor liegt je nach Norm und Betriebsbedingungen zwischen 1,5 und 2,0.
Der Schlag ist so konzipiert, dass er Belastungen standhält, die der Seilbrechfestigkeit entsprechen oder sie übersteigen, was die Strukturintegrität unter extremen Bedingungen gewährleistet.
Montageverfahren (Standardentwicklung)
CB39-66: Einbau mit Schrauben → geeignet für Nachrüstprojekte.
CB/T 38-1999: Geschweißte Basis → verbesserte Lastübertragung und Strukturfestigkeit.
Vorteil der Ingenieurwissenschaft
Das geschweißte Grundkonzept sorgt für eine kontinuierliche Lastübertragung und reduziert die Spannungskonzentration.
Die Struktur des Rahmens ermöglicht eine einfachere Wartung und sorgt für eine reibungslose Rollenrotation.
Auswahlführer
Schritt 1: Wählen Sie den Seildurchmesser
Schritt 2 Bestätigen der Seilbrechlast (MBL)
Schritt 3 ️ Nenngröße der Übereinstimmung
Schritt 4 Bestätigen Sie die Installationsweise
Struktur
Zwei Walzen. Rahmenstütze. Geschweißte Basis.
Benutzerdefinierte Attribute
- Rahmenstruktur → Leichte Wartung
- Frei rotierende Walzen → Reduzierung der Reibung
- Gussstahl → Hohe Haltbarkeit
- Glatte Kontaktfläche → Schutzzobel
Anhaltspunkte für Anfragen
Angaben zum Seildurchmesser, zur Bruchlast, zum Standort der Installation und zu den Zertifizierungsanforderungen.
Wie es funktioniert
Seil durchläuft Schlag → Rollen drehen → Reibung reduziert → glatte Führung → verlängerte Seillebensdauer.
Anwendungen
Schiffsvorteil. Schiffsrückseite.
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis

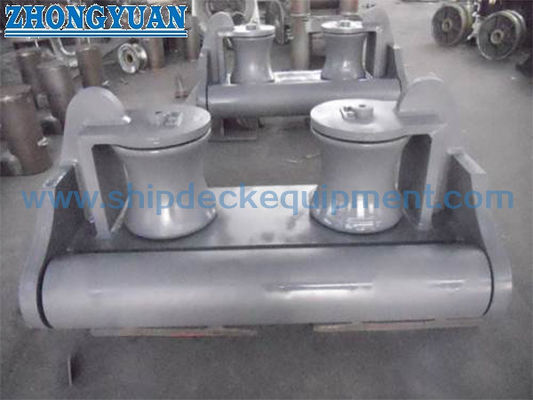

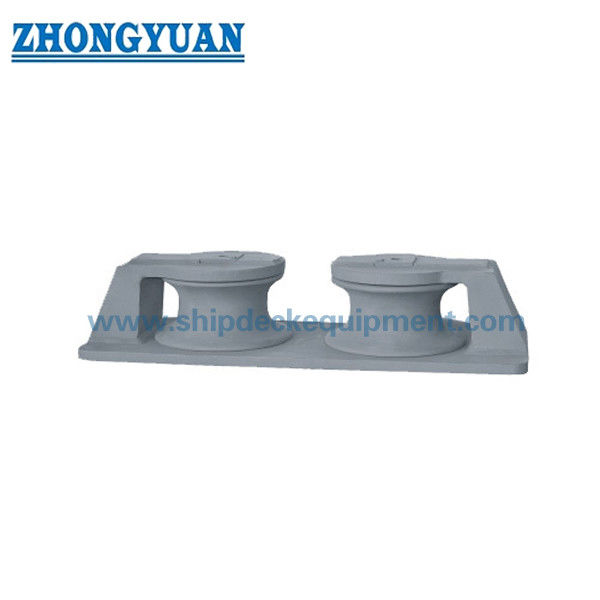

Zeichnung und Fotos
Zeichnung der allgemeinen Anordnung und Produktfotos
Bestellung
Angabe: Größe, Material, Montageverfahren, Beschichtung, Zertifizierung
Häufig gestellte Fragen
F1: Ist die Bruchlast die SWL?
A: Nein, Brechlast ist das Seil MBL. SWL wird mit Hilfe des Sicherheitsfaktors abgeleitet.
F2: Können Sie CB39-66 liefern?
A: Ja, für Ersatzprojekte.
F3: Drehen sich die Rollen?
A: Ja, frei rotierend, um Reibung und Verschleiß zu verringern.
