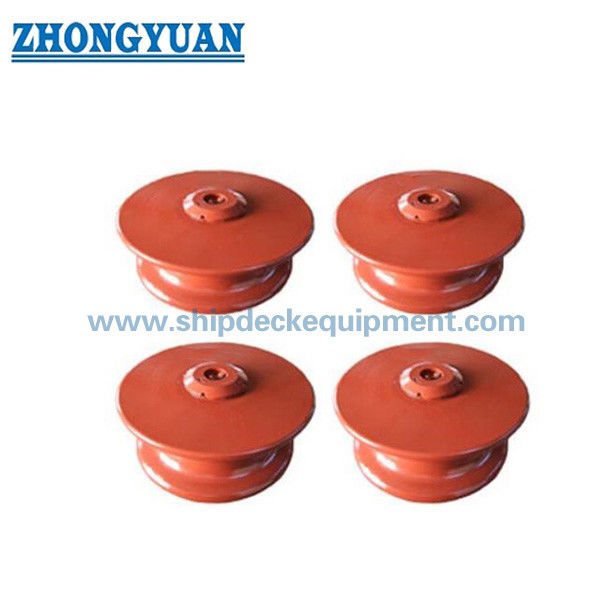

Marine Roller Fairlead mit verifiziertem SWL (254–1766 kN) | DN150–DN450 für Schiffsfestmachung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Technischer Standard: | GB/T 10105-88 | Typ: | Offener Typ |
|---|---|---|---|
| Durchmesser der Walzen: | 150~450mm | Rolle nein.: | 2/3 Rollen |
| Rollengewicht: | 24,8 ~ 310 kg | Materialien: | Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl, Sphäroguss |
| Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS usw |
| Hervorheben: | Gießstahl Marine-Rollerknopf |
||
Produkt-Beschreibung
Marine Rollen-Fender mit verifizierter SWL (254–1766 kN) | DN150–DN450 für Schiffsverankerung
Produktübersicht
Dieser marine Rollen-Fender ist als tragendes Führungselement für Verankerungssysteme konzipiert.
Im Gegensatz zu herkömmlichen Fender-Führungen ist diese Einheit mit verifizierter zulässiger Arbeitslast (SWL) und Sicherheitsfaktor konstruiert, was eine zuverlässige Leistung unter realen Verankerungskräften gewährleistet.
Hochwertige Gussstahlrollen, Präzisionsbearbeitung und ein optimiertes Schmiersystem sorgen für reibungslose Drehung und reduzierte Seilverschleiß.
Geeignet für Stahlseile und synthetische Seile in anspruchsvollen maritimen Umgebungen.
Schnelle Spezifikationen
- Rollendurchmesser: 150–450 mm → Definiert die Seilhandhabungskapazität
- SWL: 254–1766 kN → Definiert die zulässige Arbeitslast
- Sicherheitsfaktor: 1,35–2,09 → Zeigt die strukturelle Sicherheitsreserve an
- Rollentyp: 2 / 3 Rollen → Bestimmt die Führungskapazität
- Material: Gussstahlrolle + Stahlbasis → Festigkeit und Haltbarkeit
- Welle: Hochfester Stahl → Lastübertragung
- Lager: Kupferbuchse → Verschleißfestigkeit
- Schmierung: Ölkanal → Reibungslose Drehung
- Oberfläche: Sa2,5 + Grundierung → Korrosionsschutz
- Standard: Marine GB10105-88
Haupttechnische Parameter
| Rollen-Ø | Geeignete Drahtseildurchmesser | Abmessungen | Gewicht | |||||||||
| PP-Seil | Nylon |
Stahldrahtseil (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15,0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24,8 |
| 200 | 40 | 55 | 22,5 | 19,5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49,3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28,0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37,5 | 34,5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41,0 | 39,0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252,5 |
| 450 | 80 | - | 44,5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Rollen-Ø | A | L | Geeigneter Drahtseildurchmesser | |||||
| PP-Seil | Malila-Seil | Stahldrahtseil ( G B 11 02 ) Zugfestigkeit ( 155 kg f/mm2 ) |
SWL KN(tf) |
Sicherheitsfaktor | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17,0 | 15 | 254(26) | 2,00 |
| 200 | 530 | 930 | 40,00 | 55 | 22,5 | 19,5 | 412(42) | 1,92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2,09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1,53 |
| 350 | 860 | 1440 | 55 | 75 | 37,5 | 34,5 | 1196(122) | 1,48 |
| 400 | 970 | 1610 | 65 | 80 | 41,0 | 39,0 | 1452(148) | 1,35 |
| 450 | 1080 | 1800 | 80 | - | 44,5 | 43 | 1766(180) | 1,58 |
Auswahlhilfe
Schritt 1 → Rollendurchmesser auswählen → Basierend auf der Seilgröße
Schritt 2 → Seiltyp bestätigen → Stahlseil oder synthetisches Seil
Schritt 3 → SWL bestätigen → Muss die maximale Verankerungslast überschreiten
Schritt 4 → Sicherheitsfaktor prüfen → Höher für dynamische Bedingungen
Schritt 5 → Rollenanzahl auswählen → Basierend auf dem Anstellwinkel
Schritt 6 → Schmierung bestätigen → Für langfristige Zuverlässigkeit
Struktur
Gussstahlrollen | Stahlbasis | Welle | Kupferbuchse | Schmierkanäle
Benutzerdefinierte Attribute
- SWL: 254–1766 kN → Tragfähigkeit
- Sicherheitsfaktor: 1,35–2,09 → Strukturelle Sicherheit
- Material: Gussstahl → Festigkeit
- Welle: Hochfest → Lastübertragung
- Lager: Kupferbuchse → Haltbarkeit
- Schmierung: Ölkanal → Reibungslose Drehung
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Anfrageleitfaden
Geben Sie Seildurchmesser, SWL-Anforderung, Seiltyp, Rollenanzahl und Zertifizierungsanforderung an.
Funktionsweise
Das Seil läuft über rotierende Rollen, die die Reibung reduzieren und die Last verteilen. Die SWL gewährleistet einen sicheren Betrieb unter definierten Lasten.
Anwendungen
Schiffsverankerungssystem | Seilführung unter Last | Stahldrahtseilhandhabung
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; verifizierte SWL, reduzierter Seilverschleiß, reibungslose Drehung, hohe strukturelle Zuverlässigkeit.
Zeichnung & Fotos

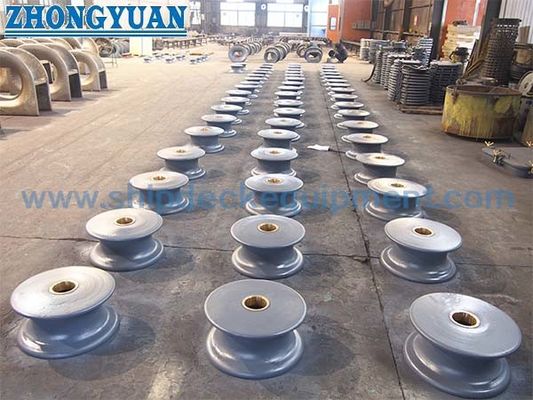

GA-Zeichnung | Produktfotos
Bestellung
MOQ: 1 | Lieferung: 30–60 Tage
FAQ
F1: Wie wählt man die SWL aus?
A: Die SWL muss höher sein als die maximale Verankerungslast.
F2: Warum ist der Sicherheitsfaktor wichtig?
A: Er gewährleistet die Zuverlässigkeit unter dynamischen Lasten.
F3: Warum einen Rollen-Fender verwenden?
A: Er reduziert den Seilverschleiß und verlängert die Lebensdauer.
