150×450mm Marine-Roller-Ferlead mit überprüftem SWL- und Sicherheitsfaktor für Schiffsverankerung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Technischer Standard: | GB/T 10105-88 | Typ: | Offener Typ |
|---|---|---|---|
| Durchmesser der Walzen: | 150~450mm | Rolle nein.: | 2/3 Rollen |
| Rollengewicht: | 24,8 ~ 310 kg | Materialien: | Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl, Sphäroguss |
| Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS usw |
| Hervorheben: | Gießstahl Marine-Rollerknopf |
||
Produkt-Beschreibung
150×450mm Marine-Roller-Ferlead mit überprüftem SWL- und Sicherheitsfaktor für Schiffsverankerung
Produktübersicht
Diese Schiffsrolle ist als lasttragende Führungseinrichtung für Anlegesysteme konzipiert.
Im Gegensatz zu herkömmlichen Fairleads ist dieses Gerät mit einer verifizierten sicheren Arbeitslast (SWL) und einem Sicherheitsfaktor ausgelegt, der eine zuverlässige Leistung unter realen Verankerungskräften gewährleistet.
Hochwertige Gusswalzen, eine präzise Bearbeitung und ein optimiertes Schmiersystem sorgen für eine reibungslose Drehung und einen geringeren Verschleiß der Seile.
Geeignet für Stahldrahtseile und synthetische Seile in anspruchsvollen Meeresumgebungen.
Schnelle Angaben
- Durchmesser der Walze: 150×450 mm → Definition der Seilbearbeitungsfähigkeit
- SWL: 2541766 kN → Definition der zulässigen Arbeitslast
- Sicherheitsfaktor: 1,35 ̇ 2,09 → Weist auf die Sicherheitsmarge der Struktur hin
- Typ der Walze: 2 / 3 Walzen → Bestimmt die Führungsfähigkeit
- Material: Gusseisenwalze + Stahlbasis → Festigkeit und Langlebigkeit
- Welle: Hochfester Stahl → Lastübertragung
- Lager: Kupferbusch → Verschleißfestigkeit
- Schmierung: Ölkanal → glattes Drehen
- Oberfläche: Sa2,5 + Grundierung → Korrosionsschutz
- Standard: Marine GB10105-88
Haupttechnische Parameter
| Roller Dia. | Geeignete Durchmesser von Drahtseilen | Abmessungen | Gewicht | |||||||||
| PP-Seil | mit einem Durchmesser von mehr als 20 mm |
Stahldrahtseil (155 kgf / mm2) |
||||||||||
| 6 x 24 | 6 x 37 | D1 | d0 | d7 | H | s | t | K | Weigerung | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Roller Dia. | Eine | L | Geeigneter Drahtseil-Dia. | |||||
| PP-Seil | Malila-Seil | Stahldrahtseil (G B 11 02) Zugfestigkeit (155 kg F/mm2) |
SWL KN (tf) |
Sicherheitsfaktor | ||||
| 6 x 24 | 6 x 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254 ((26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 ((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 ((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452 ((148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Auswahlführer
Schritt 1: Wählen Sie den Durchmesser der Walze → Basierend auf der Seilgröße
Schritt 2: Bestätigen Sie den Seiltyp → Stahldraht oder Synthese
Schritt 3 ️ Bestätigung SWL → Höchstverankerung muss überschritten werden
Schritt 4 Check Safety Factor → Höher für dynamische Bedingungen
Schritt 5 Auswahl der Rollenmenge → Anhand des Bleiwinkels
Schritt 6 Bestätigen Sie die Schmierung → Für langfristige Zuverlässigkeit
Struktur
Gusseisen aus Stahl. Stahlbasis. Welle. Kupferbusch. Schmierkanäle.
Benutzerdefinierte Attribute
- SWL: 2541766 kN → Ladekapazität
- Sicherheitsfaktor: 1,35 ∼ 2,09 → Strukturelle Sicherheit
- Material: Gusseisen → Festigkeit
- Schacht: Hohe Festigkeit → Lastübertragung
- Lager: Kupferbusch → Haltbarkeit
- Schmierung: Ölkanal → glattes Drehen
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Anhaltspunkte für Anfragen
Gibt den Seildurchmesser, die SWL-Anforderung, den Seiltyp, die Rollennummer und die Zertifizierungsanforderung an.
Wie es funktioniert
Das Seil fließt über rotierende Walzen, die die Reibung reduzieren und die Last verteilen.
Anwendungen
Schiffsanlegesystem. Seilführung unter Last. Stahldrahtseilführung.
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; geprüfte SWL, reduzierter Seilverschleiß, reibungslose Rotation, hohe strukturelle Zuverlässigkeit.
Zeichnung und Fotos

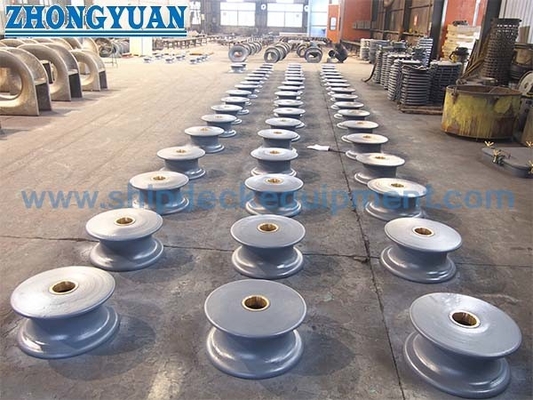

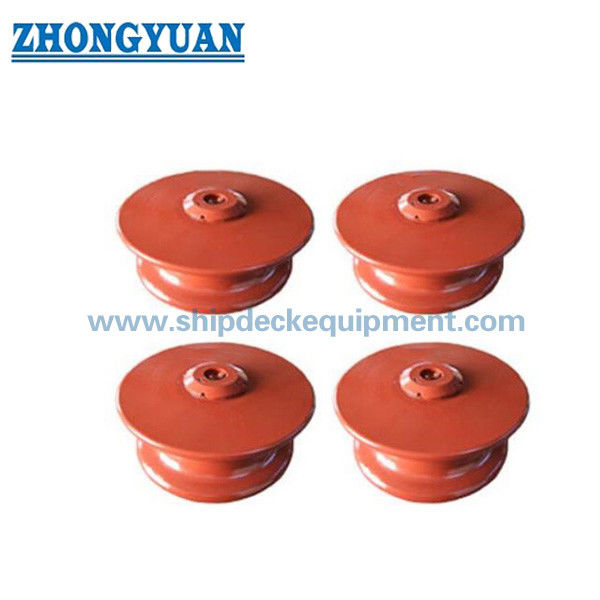

GA-Zeichnung. Produktfotos
Bestellung
MOQ: 1 ∙ Lieferung: 30 ∙ 60 Tage
Häufig gestellte Fragen
F1: Wie wählt man SWL aus?
A: SWL muss höher sein als die maximale Liegelast.
F2: Warum ist der Sicherheitsfaktor wichtig?
A: Es gewährleistet die Zuverlässigkeit unter dynamischen Belastungen.
F3: Warum Roller Fairlead verwenden?
A: Es reduziert den Verschleiß der Seile und verbessert die Lebensdauer.
