Casting-offene Art 2014 JIS F - 2 Rollen Shipside-Führungsrollen-Rollen versenden das festmachen der Ausrüstung

Offene Zwei-Roller-Schiffseite-Fairlead-Ausrüstung.

Produktübersicht

Die JIS F 2014 AF-offene Zweiroll-Schiffseite ist ein Seilführer für das Anlegen von Schiffen, der an der Schiffsseite, am Bollwerk oder an der Anlegestelle am Deckrand verwendet wird.Die offene Anordnung ermöglicht es der Liegeleitung, von der oberen Seite in die Fairlead zu gelangen und über zwei rotierende Rollen zu gelangen, hilft, den Seilweg zu lenken und die direkte Reibung gegen die Schiffsstruktur zu reduzieren.

Diese Seite ist für die Gießrollenversion des offenen Typ zwei-Roller-Fairlead geschrieben.AS bezieht sich auf den offenen Fairlead mit zwei StahlplattenwalzenFür Angebot und Produktion sollten das endgültige Rollenmaterial, das Wellenmaterial, die Oberflächenbehandlung, die Installationszeichnung und der Zertifikatsumfang gemäß der Schiffsspezifikation bestätigt werden.

Schnelle Angaben

• Produkttyp: Offener Typ zweirolliger Schiffs-Fairlead → geeignet für die Seilführung beim Anlegen am Schiff, wenn eine offene Seil-Eingangsanordnung erforderlich ist.

• Norm und Typ: JIS F 2014-1987 AF → offener Fairlead mit zwei Gusswalzen nach der Norm-Typklassifizierung.

• Nenngrößenbereich: 150 bis 400 für den AF-Typ → nach Behälterziehung, Seilordnung und Montagefläche ausgewählt.

• Rollenarrangement: 2 Rollen → bieten einen einfachen Seilleitweg für Standard-Lagerstationen an Bord des Schiffes.

• Hauptabmessungen: D, L, l und l1 → Schlüsselwerte für die Zeichnung der Webseite, die Überprüfung des Layouts der Werft und die Bestätigung der Anfrage.

• Referenzseildaten: Die Werte von Seil und Faserseil werden in der Standardtabelle angegeben → diese Referenzen sollten nicht als Produkt SWL oder Bruchlast geschrieben werden.

• Anlageposition: Anlegestelle an Bord des Schiffes/Bolwerk/Deckrand → Umgebung der Schiffsstruktur und Verstärkung sollten von der Werft oder dem Konstruktionsbüro überprüft werden.

• Herstellungsfokus: gegossene Rollenoberfläche, glatter Seilkontaktradius, freie Rollenrotation, Schacht-/Busch-Fit, Korrosionsschutz und wartungsfähige Montage.

Haupttechnische Parameter

Größe der Hauptseite für JIS F 2014 AF offene Zweiroll-Schiffseite Fairlead. Abmessungen in mm, sofern nicht anders angegeben.Referenzseildaten dienen ausschließlich der Erstwahl und sollten anhand der Anlegeleistung des Schiffes überprüft werden..

Die Referenzwerte für Drahtseile in der Haupttabelle sind nach den Standardspalten für Drahtseile angeordnet.Die genaue Seilkonstruktion und der Seildurchmesser sollten durch das Schiffsanlegendes Design oder die Projektbeschreibung bestätigt werden..

Auswahl- und Anfrageführer

• Schritt 1: Bestätigen Sie die JIS F 2014 AF offenen Typ zwei-Roller-Schiffsfront und die Nenngröße 150 / 200 / 250 / 300 / 350 / 400 gemäß der Schiffszeichnung.

• Schritt 2: Bestätigen Sie, ob für das Vorhaben der Typ AF-Gussrollen statt des AS-Rollentyps aus Stahlplatten erforderlich sind.

• Schritt 3: Bestätigen Sie den Seiltyp, den Seildurchmesser, die Anlegeseite, die Anlagestelle am Schiff und den verfügbaren Anlageraum.

• Schritt 4: Vor der Produktion müssen die Materialanforderungen an die Rollen, den Rahmen, die Welle, den Busch, die Befestigungs- und Verschlussteile bestätigt werden.

• Schritt 5: Bestätigen Sie die Oberflächenbehandlung: Sprengung und Werkzeugprimar, Endbeschichtung, verzinkte Oberfläche, polierte Edelstahloberfläche oder eine andere spezifizierte Behandlung.

• Schritt 6: Bestätigen Sie den Umfang der Bescheinigung vor dem Angebot: Herstellerbescheinigung, Materialbescheinigung, Klassenbescheinigung, Zeugeninspektion oder projektbezogene Genehmigung.

• Schritt 7: Mengen, Lieferort, erforderliche Lieferzeit, Installationszeichnung und, falls vorhanden, Referenzfotos.

Struktur

Open fairlead frame | Two cast rollers | Roller shaft / pin | Bush or bearing contact area | Stopper and nut arrangement | Shipside mounting interface | Smooth rope-contact surface | Painted or specified surface treatment

Vorteile des Gießens, der Rotation und der Technik

• Die offene Anordnung ermöglicht den direkten Eintritt des Seils von der Oberseite aus, was bei Liegestationen am Schiff nützlich ist, bei denen sich der Leitungwinkel der Liegeleitung während des Anlegen oder Verschiebens ändert.

• Zwei Rollen führen die Liegelinie und helfen, den direkten Kontakt des Seils mit dem Bollwerk, dem Rande der Rüstung oder der Deckstruktur zu verringern.

• Gusswalzen sollten an der Seilkontaktoberfläche angezogen und glättet werden, um einen scharfen lokalen Kontakt zu verringern und den Seilschutz zu unterstützen.

• Nach der Montage ist die Rotation der Walze zu überprüfen, damit das Seil beim Anlegen mit geringerem Reibungsvermögen passieren kann.

• Schacht, Busch, Verschluss, Mutter und mit dem Fett verbundene Teile sind gemäß der gelieferten Zeichnung und der Projektanforderung zur Inspektion und Wartung zu ordnen.

• Die Anbaustruktur an Bord des Schiffes sollte zusammen mit der lokalen Verstärkung, dem Seilleiterwinkel und den Details der Anlage auf der Werft überprüft werden.

• Die Seiten behandeln die Seildaten als Auswahldaten, nicht als SWL, MBL, Bruchlast oder Prüflast.

Benutzerdefinierte Attribute

• Norm: JIS F 2014-1987 → für die Verwendung, wenn die Spezifikation der Werft oder des Eigentümers JIS-Fairlead-Abmessungen an Bord des Schiffes erfordert.

• Typ: AF offener Typ zweirolliger Fairlead → Gussrollenversion für offene Anlegseilführung am Schiff.

• Nenngröße: 150 / 200 / 250 / 300 / 350 / 400 → wählen Sie je nach Entwurf des Behälters, Seilweg und Montagefläche aus.

• Rollenarrangement: Zwei Rollen → geeignet für die standardmäßige Steuerung der Seilrichtung ohne geschlossenen Oberrahmen.

• Material: Material der gegossenen Walzen und Material der Stahlkonstruktion, die bestätigt werden müssen → Endmaterial folgt der Bestellvorgabe und den geltenden Normvorschriften.

• Montage: Position an Bord des Schiffes / Bollwerk / Deckrand → lokale Rumpfverstärkung und Montagedetails sollten durch Zeichnung bestätigt werden.

• Oberflächenbehandlung: Sprengung und Werkstattprimar als übliche Marinepraxis → Endbeschichtung, Verzinkung oder Polierung nach Kundenanforderung.

• Zertifizierungsanforderung: je nach Auftragsumfang verfügbar → Klasseneinspektion und Zertifikatsniveau vor dem Angebot bestätigt werden.

Wie es funktioniert

Mooring rope approaches the shipside fairlead → Rope enters the open two-roller arrangement → Rotating cast rollers guide the rope path → Contact friction against ship structure is reduced → Local force is transferred through the fairlead mounting structure to the ship hull structure

Anwendungen

Frachtschiffe. Massengüter. Tanker. Containerschiffe. Schlepper. Arbeitsboote. Lastkähne.

Zertifizierungen und Vorteile

Die Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassengesellschaft angeordnet werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

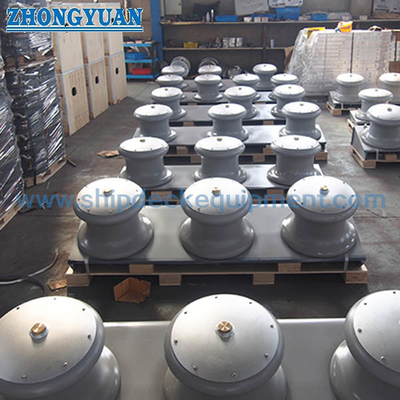

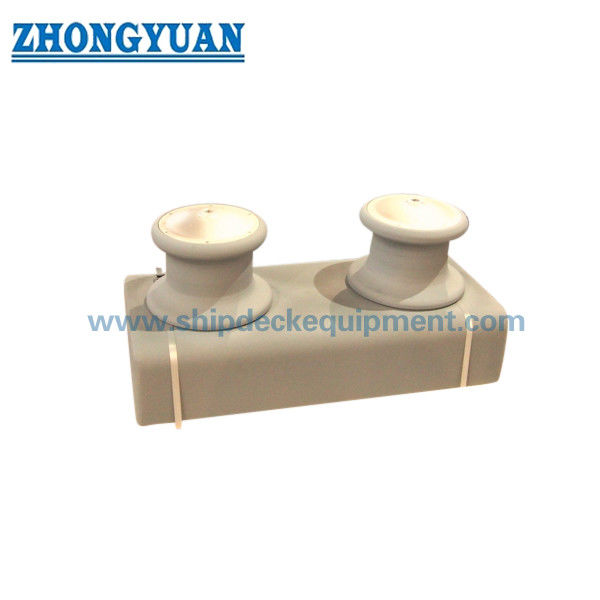

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen AF und AS in JIS F 2014 offenen Zweiroll-Fairleads?

A1: AF ist der offene Typ zweiwaltiger Fairlead mit gegossenen Rollen, während AS der offene Typ zweiwaltiger Fairlead mit Stahlplatten gefertigten Rollen ist.Der richtige Typ sollte der Entwurf des Behälters und der Projektbeschreibung entsprechen.

F2: Kann der Referenzseildurchmesser in der Tabelle als SWL oder MBL verwendet werden?

A2: Nein. Die Seildurchmesserwerte sind Auswahlreferenzen aus der Standardtabelle. Sie sollten nicht als Produkt SWL, MBL, Bruchlast oder Prüflast angegeben werden.Die Genehmigung für die Ladung sollte nach Maßgabe des Entwurfs und der Projektanforderungen für die Anlegestelle des Schiffes überprüft werden.

F3: Welche Informationen sind vor dem Angebot erforderlich?

A3: Bestätigen Sie den Typ, die Nenngröße, den Seildurchmesser, das Material, die Oberflächenbehandlung, die Menge, die Installationszeichnung, die Bescheinigungsanforderung, den Lieferort und die erforderliche Lieferzeit.

Zeichnungen von JIS F 2014 Gießung offener Rollen Typ 2 Schiffsrollen Fairlead Rollen Schiffsanlegegeräte
