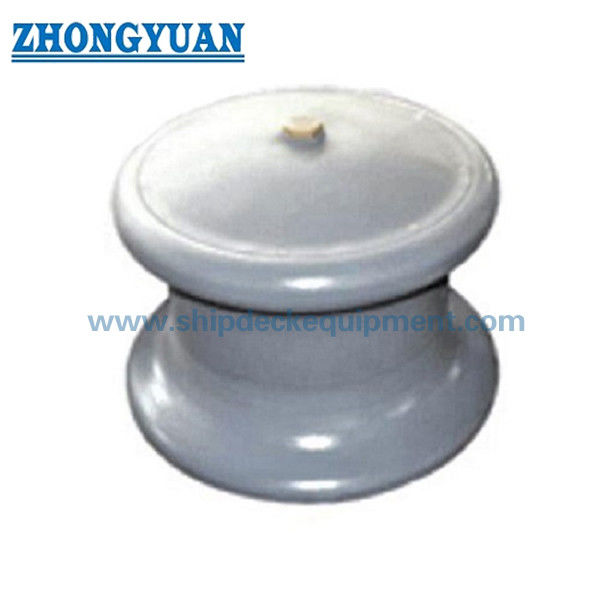

100×450 mm offene Gießstahlrolle mit Fundament für das Anlegen von Schiffen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |

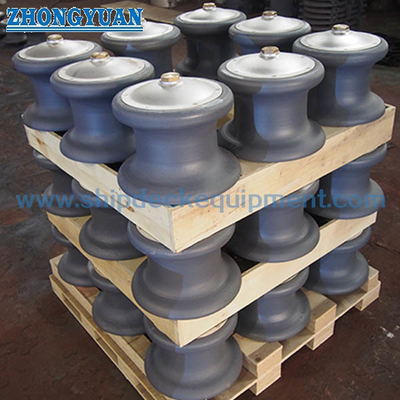

| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Technischer Standard: | CB*58-83 Standard | Typ: | Offener Typ |
|---|---|---|---|
| Durchmesser der Walzen: | 160~560mm | Rolle nein.: | 2/3 Rollen |
| Rollengewicht: | 9,4 ~ 462 kg | Materialien: | Weichstahl, C-Mn-Stahl, Edelstahl, Gussstahl, Sphäroguss |
| Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS usw. |
| Hervorheben: | Grundstein Gießstahl Rollknopf Fairlead,Ausrüstung für das Anlegen von offenen Schiffen |
||
Produkt-Beschreibung
100–450mm offene Stahlguss-Rollenspalten mit Fundament für Schiffsmuster
Produktübersicht
Offene Stahlguss-Rollenspalten sind für die Führung von Festmacherleinen am Deckrand mit flexiblem Leinenzugang konzipiert.
Die Struktur ermöglicht die Montage mehrerer Rollen auf einer Basis ohne Deckplatte, geeignet für Seitenfestmachen und komplexe Leinenführungs-Winkel.
Dieses Modell konzentriert sich auf strukturelle Festigkeit, Zuverlässigkeit der Lastübertragung und Langzeit-Haltbarkeit und unterscheidet sich von SWL-zertifizierten technischen Spaltenauswahlmodellen.
Schnelle Spezifikationen
- Rollendurchmesser: 100–450 mm → Bestimmt Leinenkompatibilität
- SWL-Bereich: 108–1767 kN → Lastreferenz
- Sicherheitsfaktor: 1,41–1,56 → Strukturelle Zuverlässigkeit
- Bolzenmaterial: Kohlenstoffstahl (Klasse 25) → Zugfestigkeit ≥460 MPa
- Lagertyp: Buchse → Lastübertragung und Verschleißfestigkeit
- Oberfläche: Geschliffene Oberfläche → Schützt die Leine
- Struktur: Offener Typ → Flexibler Leinenzugang
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter
| Rollendurchmesser | Anwendbarer maximaler Seildurchmesser | Basisgröße | Grenzabmessung |
Gewicht kg |
||||||||||||||
| Stahldrahtseil | Naturseil |
Synthetisch Faserseil |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | Gusseisen | Stahlguss | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9,4 | 9,9 |
| 150 | 17 | 17,5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32,1 | 33,8 |
| 200 | 22,5 | 21,5 | 19,5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64,6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32,5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37,5 | 39 | 34,5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44,5 | 47,5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Typ |
Rollendurchmesser D |
A | L | Anwendbarer maximaler Seildurchmesser |
SWL tf (KN) |
Sicherheitsfaktor | ||||
| Stahldrahtseil | Naturseil | Synthetisches Faserseil | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1,44 | |
| 150 | 420 | 740 | 17 | 17,5 | 15 | 45 | 32 | 26 (254) | 1,41 | |
| 200 | 530 | 930 | 22,5 | 21,5 | 19,5 | 55 | 40 | 42(412) | 1,49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1,47 | |
| 300 | 750 | 1270 | 30 | 32,5 | 28 | 70 | 50 | 84 (824) | 1,50 | |
| 350 | 860 | 1440 | 37,5 | 39 | 34,5 | 75 | 55 | 122 (1196) | 1,48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1,50 | |
| 450 | 1080 | 1800 | 44,5 | 47,5 | 43 | 80 | 180,2 (1767) | 1,56 | ||
Logik des Ingenieurdesigns
Die Berechnungslast wird als das 2-fache der Bruchlast des Seils angenommen, um die Integrität der Spalte auch bei Seilbruch zu gewährleisten.
Lastübertragungspfad: Rolle → Buchse → Bolzen → Fundament.
Der Bolzen ist die primäre tragende Komponente, die dem Biegemoment der Seilspannung ausgesetzt ist.
Strukturelle Optimierung
Der Bolzen ragt in das Fundament hinein für bessere Lastübertragung und Festigkeit.
Ein vergrößerter Bolzendurchmesser verbessert die Festigkeit und die Lebensdauer des Seils durch Erhöhung des D/d-Verhältnisses.
Ein optimierter Abstand zwischen Bolzen und Buchse gewährleistet Schmierung und reibungslose Drehung.
Struktur
1 Senkschraube | 2 Rollenabdeckung | 3 Unterlegscheibe | 4 Buchse | 5 Bolzen | 6 Rollenkörper | 7 Stellschraube | 8 Mutter | 9 Stellschraube | 10 Fettbecher | 11 Gewindemuffe | 12 Stopfen
Qualitätskontrolle
Gussteile müssen frei von Defekten wie Rissen, Schwindungen und Einschlüssen sein.
Seilberührungsflächen müssen glatt geschliffen sein.
Drehende Teile müssen sich flexibel bewegen lassen.
Auswahlhilfe
Schritt 1 – Rollendurchmesser auswählen → Basierend auf der Seilgröße
Schritt 2 – Seiltyp bestätigen → Draht / Faser
Schritt 3 – Lastanforderung bestätigen → SWL beachten
Schritt 4 – Einbauposition bestätigen
Schritt 5 – Zertifizierungsanforderung bestätigen
Benutzerdefinierte Attribute
- Offene Struktur → Flexibler Leinenzugang
- Hochleistungsbolzen → Hohe Festigkeit
- Buchsenlager → Reibungslose Drehung
- Geschliffene Oberfläche → Schützt das Seil
- Stahlguss → Langlebige Struktur
Anfragehilfe
Bitte geben Sie Seildurchmesser, Seiltyp, erforderliche Last, Einbauposition und Zertifizierungsanforderung an.
Funktionsweise
Das Seil wird von Rollen geführt und die Last wird über Buchse und Bolzen auf das Fundament übertragen, was einen sicheren Betrieb gewährleistet.
Anwendungen
Schiffsmuster | Deckrandführung | Seitenfestmachen
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis → Gewährleistet die Konformität mit wichtigen Klassifikationsgesellschaften
Zeichnungen & Fotos
Allgemeine Anordnungszeichnung und Produktfotos verfügbar
Bestellung
MOQ: 1 Einheit | Lieferung: 30–60 Tage | Anpassung verfügbar
FAQ
F1: Was ist eine offene Spalte?

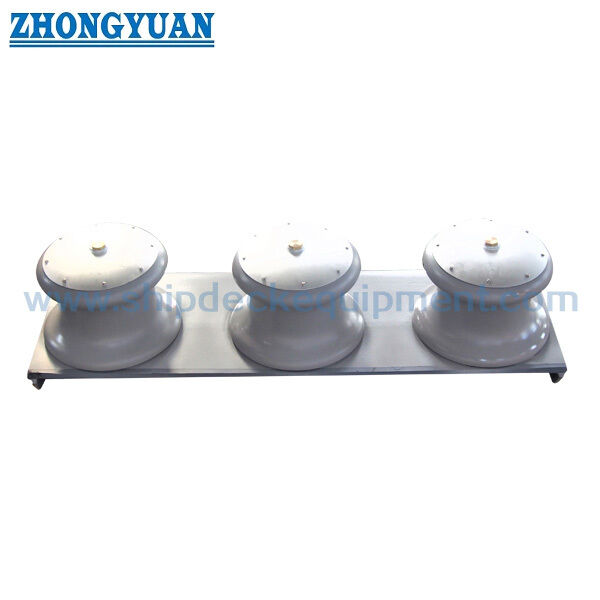

A: Eine offene Spalte bezieht sich auf eine Struktur ohne Deckplatte über den Rollen. Zwei, drei oder vier Rollen sind auf einer Fundamentbasis montiert, und die Oberseite bleibt für einen flexiblen Leinenzugang offen.
Eine geschlossene Spalte enthält eine Deckplatte, die die Seilbewegung einschränkt (z. B. JIS F2014 Typ B und D).
F2: Warum offenes Design?
A: Flexibler Leinenzugang von außerhalb des Decks; geeignet für mehrdirektionales Festmachen; modulare Rollenanordnung.
F3: Was ist die Funktion der Fundamenthöhe?
A: Die Fundamenthöhe wird verwendet, um den Leinenführungs-Winkel anzupassen, die Biegespannung zu reduzieren, den Deckkontakt zu vermeiden und den Seilverschleiß zu minimieren.
F4: Warum ist der Bolzen entscheidend?
A: Er trägt die Biegebelastung der Seilspannung und bestimmt die strukturelle Sicherheit.
F5: Warum wird die 2-fache Bruchlast verwendet?
A: Um sicherzustellen, dass die Spalte auch bei Seilbruch intakt bleibt.
F6: Wie kann die Lebensdauer des Seils verbessert werden?
A: Erhöhen Sie das D/d-Verhältnis und stellen Sie eine glatte Rollenoberfläche sicher.
