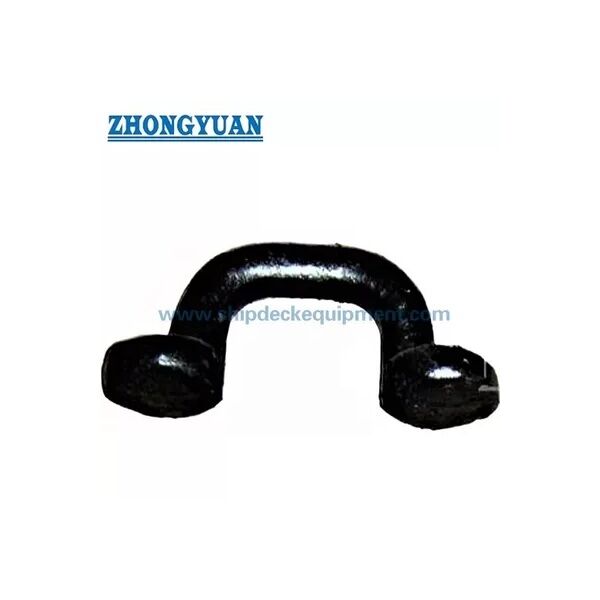

Geschmiedete marine ovale Öse für Seilendverbindungen & Schäkel | JIS F 3410-1999 Typ E

Geschmiedete marine ovale Augenplatte für Seilendverbindungen und Schäkel | JIS F 3410-1999 Typ E

Produktübersicht

Die geschmiedete ovale Augenplatte JIS F3410 Typ E ist ein geschweißtes Anbauteil, das an Schiffsstrukturen zur Befestigung von Seilendverbindungen, Schäkeln, Rollen oder ähnlichen Verbindungselementen verwendet wird. Sie wird normalerweise dort ausgewählt, wo die Schiffszeichnung eine kompakte ovale Augenplatte mit einer definierten zulässigen Last, einer kontrollierten Augenöffnung, einer Schweißnaht und einer glatten Oberfläche erfordert.

Diese kleine Größenreihe umfasst die Nenngrößen Nr. 0,5, 1 und 2 mit zulässigen Lasten von 4,9 kN bis 19,6 kN. Die Augenplatte sollte nur an einer geeigneten Schiffsstruktur mit verifizierter Schweißnaht, umlaufender Verstärkung und zugelassener Lastrichtung installiert werden. Sie sollte nicht als allgemeiner Hebeöse oder als Ersatz für eine projektgenehmigte Hebeöse behandelt werden, es sei denn, die Konstruktionszeichnung, die Klassenzulassung und der Inspektionsumfang bestätigen dies.

Schnelle Spezifikationen

• Produkttyp: Geschmiedete ovale Augenplatte / O-Ring-Befestigung → geschweißter Verbindungspunkt für Seilendverbindungen, Schäkel, Rollen und mooringbezogene Beschläge an Schiffsstrukturen.
• Standard und gelieferter Typ: JIS F3410-1999 Typ E → verwendet für die Auswahl von Augenplatten nach Standard; die endgültige Typenbezeichnung sollte vor der Produktion anhand der Projektzeichnung überprüft werden.
• Nenngrößenbereich: 0,5 / 1 / 2 → kompakter Bereich für geringe Lasten für kleine Befestigungspositionen, bei denen Platz und Schweißnahtgröße begrenzt sind.
• Zulässiger Lastbereich: 4,9 bis 19,6 kN → Auswahlwert für die Augenplatte; nicht mit Seilbruchlast, Prüflast oder Projekt-Hublast (SWL) verwechseln.
• Hauptabmessungen: d, L, H, R, D, T und Schweißnaht f → Schlüsseldaten für Webseitenzeichnung, Schweißnahtplanung und Angebotsbestätigung.
• Materialoptionen: Baustahl, C-Mn-Stahl-Schmiedeteil oder Edelstahl → die endgültige Materialgüte und Schweißbarkeit muss gemäß den Schiffsanforderungen bestätigt werden.
• Oberflächenbeschaffenheit: Die fertige Oberfläche der Augenplatte muss frei von sichtbaren Rissen und Abplatzungen sein → wichtig für die Inspektionsabnahme und die Qualität der sicheren Verbindungsfläche.
• Oberflächenbehandlung: Sa 2,5 Strahlen + eine Schicht Epoxid-Werkstattgrundierung als Referenz → das endgültige Beschichtungssystem oder die Edelstahloberfläche muss den Projektanforderungen entsprechen.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie JIS F3410 Typ E und Nenngröße 0,5 / 1 / 2 gemäß der Schiffszeichnung, der erforderlichen zulässigen Last und der Verbindungshardware.

Schritt 2: Bestätigen Sie die tatsächliche Verwendung: Befestigung von Seilendverbindungen, Schäkelverbindung, Rollenverbindung, mooringbezogene Befestigung oder anderer Verbindungspunkt der Schiffsstruktur.

Schritt 3: Bestätigen Sie die Einbauposition, die umgebende Struktur, die Verstärkung, die Schweißnaht f, die Lastrichtung und ob die Augenplatte auf dem Deck, der Schottwand oder einer anderen zugelassenen Struktur montiert ist.

Schritt 4: Bestätigen Sie die Materialanforderung: Baustahl, C-Mn-Stahl-Schmiedeteil, Edelstahl oder die genaue Materialgüte, die vom Eigentümer, der Werft oder der Klassengesellschaft gefordert wird.

Schritt 5: Bestätigen Sie die Oberflächenbehandlung, das Beschichtungssystem, den Inspektionsumfang, das Materialzertifikat, das Herstellerszertifikat und das Klassenzertifikat vor der Angebotserstellung.

Schritt 6: Geben Sie die Menge, das Lieferziel, die erforderliche Lieferzeit, die Einbauzeichnung, Informationen zu passenden Schäkeln/Seilendverbindungen und Referenzfotos an, falls verfügbar.

Struktur

Geschmiedeter ovaler Augenrumpf | Glatte Augenöffnung | Geschweißte Befestigungsbasis | Schweißnaht f | Abgerundeter Übergangsbereich | Fertige Anschlussfläche | Werkstattgrundierung oder spezifizierte Oberflächenbehandlung

Vorteile von Schmieden, Schweißen und Ingenieurwesen

• Die geschmiedete Stahlkonstruktion ermöglicht eine kompakte Verbindungsform mit kontrollierter Dicke, abgerundeten Übergängen und besserer Eignung für kleine geschweißte Befestigungspunkte als eine lose ausgeschnittene Platte.
• Die ovale Augenöffnung bietet einen definierten Verbindungsbereich für Schäkel, Seilendverbindungen oder Rollenbeschläge und hilft der Werft, die Verbindungshardware auf die vorgesehene Lastrichtung auszurichten.
• Die angegebene Schweißnaht f bietet eine klare Referenz für Installationsdiskussionen, aber die endgültige Schweißnaht, die Schweißnahtlänge und die umliegende Verstärkung sollten dennoch von der Werft oder dem Konstruktionsbüro überprüft werden.
• Glatte Übergänge um das Auge und den Basisbereich herum helfen, scharfe Kanten zu reduzieren und eine zuverlässigere Auflage der Verbindungshardware während des Betriebs zu unterstützen.
• Die angegebene Oberflächenanforderung, dass die fertigen Oberflächen frei von sichtbaren Rissen und Abplatzungen sind, ist wichtig für die Inspektion, die Haftung der Beschichtung und den langfristigen Einsatz an Bord.
• Die zulässige Last ist als Auswahlwert für die Augenplatte angegeben, nicht als Seil-MBL, Prüflast oder uneingeschränkte Hublast (SWL). Die Projektgenehmigung sollte die tatsächliche zulässige Verwendung definieren.
• Die Dreigrößenreihe ist nützlich für kleine Schiffe, Arbeitsboote, Servicefahrzeuge und kompakte Befestigungspositionen an Bord, bei denen eine kleinere geschweißte Augenplatte erforderlich ist.

Benutzerdefinierte Attribute

• Standard: JIS F3410-1999 → wird verwendet, wenn die Projektspezifikation eine JIS-Schiffsaugenplatte vorschreibt.
• Typ: Typ E wie geliefert → vor der Produktionsfreigabe anhand der offiziellen Standardzeichnung und der Projektzeichnung überprüfen.
• Nenngröße: 0,5 / 1 / 2 → Auswahl nach zulässiger Last, Verbindungshardware und Installationsplatz.
• Zulässige Last: 4,9 / 9,8 / 19,6 kN → Auswahlbasis für die Augenplatte, nicht für Seilbruchlast oder automatische Hublast (SWL).
• Material: Baustahl / C-Mn-Stahl-Schmiedeteil / Edelstahl → genaue Güte, Rückverfolgbarkeit und Schweißbarkeit sind zu bestätigen.
• Installation: An Schiffsstruktur geschweißt → Verstärkung von Deck oder Schottwand, Schweißverfahren und Lastrichtung sollten von der Werft überprüft werden.
• Oberflächenbehandlung: Sa 2,5 Strahlen + Epoxid-Werkstattgrundierung → das endgültige Beschichtungssystem folgt der Schiffsanstrichspezifikation oder den Kundenanforderungen.
• Zertifikatsanforderung: Verfügbar gemäß Projektanforderung → der Inspektionsumfang und der Zertifikatsumfang sollten vor der Angebotserstellung bestätigt werden.

Funktionsweise

Seilendverbindung / Schäkel / Rollenbeschlag wird an das ovale Auge angeschlossen → Last wirkt durch die Augenplatte in der zugelassenen Richtung → Geschweißte Basis überträgt die Kraft in die verstärkte Schiffsstruktur → Oberflächeninspektion und Beschichtung werden gemäß Projektanforderung durchgeführt

Anwendungen

Schiffsdecks | Schottwände | Arbeitsboote | Schlepper | Servicefahrzeuge | Kleinboote | Binnenschiffe | Befestigung von Seilendverbindungen | Schäkelverbindungspunkte | Rollenbefestigungspunkte | Neubau- und Ersatzprojekte

Zertifizierungen & Vorteile

Zertifikate können gemäß Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Klassifizierungsgesellschaft-Zulassungsverfahren arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat.

Zeichnung & Fotos

FAQ

F1: Was bedeutet die zulässige Last für diese Augenplatte?

A1: Die zulässige Last ist der Auswahlwert für die Augenplatte unter den vorgesehenen Standard- und Projektbedingungen. Sie sollte nicht als Seilbruchlast, Prüflast oder uneingeschränkte Hublast (SWL) behandelt werden. Die endgültige Anwendung sollte zusammen mit der Lastrichtung, dem Schweißnahtdetail, der Strukturverstärkung und den Klassifizierungsanforderungen überprüft werden.

F2: Kann diese geschmiedete ovale Augenplatte als Hebeöse verwendet werden?

A2: Nicht standardmäßig. Diese Seite beschreibt eine Augenplatte für Schiffsstrukturen zur Befestigung von Seilendverbindungen, Schäkeln, Rollen oder ähnlichen Beschlägen. Die Verwendung zum Heben muss separat durch Projektzeichnung, Berechnung, Schweißnahtdesign, Prüfanforderungen und Klassifizierungszulassung bestätigt werden.

F3: Welche Informationen werden vor der Angebotserstellung benötigt?

A3: Bestätigen Sie Standard, Typ, Nenngröße, zulässige Last, Materialgüte, Oberflächenbehandlung, Menge, Einbauposition, Lastrichtung, Zertifikatsumfang, passende Schäkel- oder Beschlaggröße, Lieferziel und erforderliche Lieferzeit.
