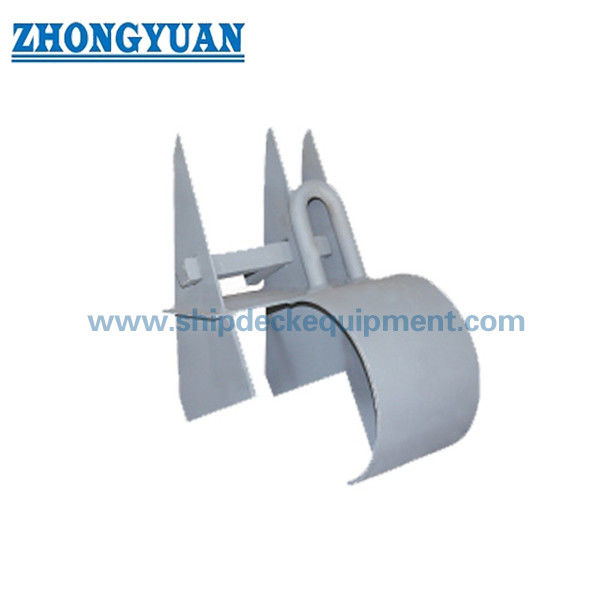

17–37 mm Ankerkettenlöser für Binnen- und kleine Schiffe | Einfacher Typ, CB 531-66 | Kabelklemme

17–37 mm Ankerketten-Auslöser für Binnen- und kleine Schiffe | Einfacher Typ, CB 531-66 | Kettenschäkel

Produktübersicht

Der einfache Ankerketten-Auslöser CB 531-66 ist eine kompakte Kettenschäkel-Auslösevorrichtung, die in der Ankerkettenanordnung von Binnenschiffen, kleinen Schiffen, Arbeitsbooten und ähnlichen kleinen Marineanwendungen eingesetzt wird. Er wird nach dem Nenndurchmesser der Ankerkette ausgewählt und ist dazu bestimmt, die passende Ankerketten-Größe in der normalen Anordnung zu halten und die Kettenfreigabe zu ermöglichen, wenn die Auslösevorrichtung betätigt wird.

Dieser einfache Typ eignet sich dort, wo das Schiff eine unkomplizierte Ankerketten-Auslösevorrichtung mit einfacher Installation, einfacher Bedienung und einer Größenordnung von 17 mm bis 37 mm Nenndurchmesser der Kette benötigt. Material, Oberflächenbehandlung, Schnittstelle zur Installation, Zertifizierungsumfang und alle kundenspezifischen Details sollten gemäß der Schiffszeichnung und den Projektanforderungen bestätigt werden.

Schnelle Spezifikationen

• Produkttyp: Einfacher Ankerketten-Auslöser / Kettenschäkel-Auslöser → kompakte Ankerketten-Auslösevorrichtung für Ankeranordnungen kleiner Schiffe.
• Standard: CB 531-66 → Referenz für Modellauswahl, Nenndurchmesserbereich der Kette und Hauptabmessungen.
• Nenndurchmesser der Kette: 17–37 mm → deckt vier gelieferte Größenbereiche für Ankerketten von kleinen und Binnenschiffen ab.
• Anwendbare Kettenklasse: Ankerketten der Klasse 2 und Klasse 3 → tatsächliche Kettenklasse und Zertifikat vor der Bestellung bestätigen.
• Materialoptionen: C-Mn-Stahl oder Edelstahl → Auswahl je nach Korrosionsumgebung, Schiffs-Spezifikation und Budget.
• Oberflächenbehandlung: Sa 2.5 Strahlen + eine Schicht Epoxid-Werkstattgrundierung, verzinkt oder kundenspezifisches Finish → Beschichtung sollte den Wartungs- und Korrosionsschutzanforderungen des Schiffes entsprechen.
• Ungefähres Gewicht: 8,93–36,88 kg → nützlich für Angebot, Handhabung bei der Installation, Verpackung und Frachtschätzung.
• Anwendungsschwerpunkt: Binnenschiffe und kleine Schiffe → einfache Installation und Bedienung sind die Hauptvorteile bei der Auswahl.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie den einfachen Ankerketten-Auslöser CB 531-66 und wählen Sie die Größenklasse entsprechend dem Nenndurchmesser der Kette: 17–19, 22–25, 28–31 oder 34–37 mm.

Schritt 2: Bestätigen Sie die Klasse der Ankerkette, normalerweise Klasse 2 oder Klasse 3 gemäß der gelieferten Spezifikation, und stellen Sie die Kettenzeichnung oder das Zertifikat zur Verfügung, falls vorhanden.

Schritt 3: Bestätigen Sie den Schiffstyp und die Anwendungsposition, insbesondere für Binnenschiffe, kleine Schiffe, Arbeitsboote, Schleppkähne oder Reparatur-Ersatzprojekte.

Schritt 4: Bestätigen Sie die Materialanforderung: C-Mn-Stahl, Edelstahl oder Spezialmaterial, das gemäß der Projekt-Spezifikation zu bestätigen ist.

Schritt 5: Bestätigen Sie die Oberflächenbehandlung: Sa 2.5 Strahlen + Epoxid-Werkstattgrundierung, verzinkte Oberfläche oder kundenspezifische Beschichtung gemäß den Korrosionsschutzanforderungen des Schiffes.

Schritt 6: Bestätigen Sie den Zertifizierungsumfang, die Menge, das Lieferziel, die erforderliche Lieferzeit, die Installationszeichnung und das Produktfoto, falls die Bestellung für einen Ersatz ist.

Struktur

Kettenauflagekörper | Kettenkontaktfläche | Einfacher Auslösemechanismus | Basis / Montagefläche ist zu bestätigen | Bedienungsanordnung ist zu bestätigen | Lackierte, verzinkte oder Edelstahl-Oberfläche

Vorteile der Ankerketten-Freigabe und Installation

• Die einfache Konfiguration eignet sich für Binnenschiffe und kleine Schiffe, bei denen eine kompakte Anordnung, einfache Bedienung und unkomplizierte Installation wichtig sind.
• Vier Nenndurchmesser-Gruppen von 17 mm bis 37 mm machen das Produkt praktisch für Neubauten und Ersatzbestellungen von kleinen Schiffen.
• Die Kettenkontaktfläche sollte glatt ausgeführt sein, um scharfen lokalen Kontakt mit den Ankerketten-Gliedern während des Haltens und Lösens zu reduzieren.
• C-Mn-Stahl eignet sich für allgemeine Anwendungen von Schiffsausrüstung, während Edelstahl bei höheren Korrosionsbeständigkeitsanforderungen oder spezifischen Schiffsanforderungen besprochen werden kann.
• Sa 2.5 Strahlen mit Epoxid-Werkstattgrundierung eignet sich als Basis für den Korrosionsschutz; verzinkte oder kundenspezifische Oberflächenbehandlung kann je nach Projektanforderung ausgewählt werden.
• Zertifikat und Inspektionsumfang sollten vor der Produktion bestätigt werden, da die Klassifizierung, Materialrückverfolgbarkeit und Zeugeninspektion vom Schiff und den Bestellungsanforderungen abhängen.

Benutzerdefinierte Attribute

• Standard: CB 531-66 → verwenden, wenn die Schiffszeichnung oder die Spezifikation der Werft diesen einfachen Ankerketten-Auslöser-Standard vorschreibt.
• Produkttyp: Einfacher Ankerketten-Auslöser → kompakte Kettenschäkel-Auslösevorrichtung für Ankerkettenanordnungen.
• Nenndurchmesser der Kette: 17–37 mm → wählen Sie die richtige Zeile entsprechend dem tatsächlichen Nenndurchmesser der Ankerkette.
• Anwendbare Kettenklasse: Klasse 2 / Klasse 3 → Kettenzertifikat und passende Projektanforderung vor der Bestellung bestätigen.
• Material: C-Mn-Stahl / Edelstahl → die endgültige Materialklasse sollte gemäß der Bestell-Spezifikation bestätigt werden.
• Oberflächenbehandlung: Sa 2.5 Strahlen + Epoxid-Werkstattgrundierung / verzinkt / kundenspezifisch → die endgültige Beschichtung folgt den Projekt- oder Schiffsanforderungen.
• Anwendungsschiff: Binnenschiffe und kleine Schiffe → geeignet für kompakte Ankerkettenanordnungen und Reparatur-Ersatzbedarf.
• Installation: Einfache Installationsanordnung → genaue Montage-, Bolzen-, Schweiß- und umliegende Strukturdetails sind durch Zeichnung zu bestätigen.
• Zertifizierungsanforderung: Verfügbar gemäß Projektanforderung → Klassenzertifikat und Inspektionsumfang sollten vor der Angebotserstellung bestätigt werden.

Funktionsweise

Ankerkette wird zum Auslöser geführt → Kette wird in der Schäkel- / Auslösesitz positioniert → Die ausgewählte Ketten-Größe wird in der normalen Anordnung gehalten → Besatzung bedient die einfache Auslösevorrichtung, wenn eine Kettenfreigabe erforderlich ist → Korrekte Ketten-Größe, Installation, Inspektion und Bedienungsverfahren unterstützen die sichere Nutzung

Anwendungen

Binnenschiffe | Kleine Schiffe | Arbeitsboote | Schleppkähne | Serviceboote | Ankerkettenanordnungen | Neubauprojekte | Reparatur- und Ersatzprojekte

Zertifizierungen & Vorteile

Zertifikate können gemäß Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Zulassungsverfahren der Klassifizierungsgesellschaft arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Hersteller-Prüfzertifikat.

Zeichnung & Fotos

FAQ

F1: Wie sollte die richtige Größe des einfachen Ankerketten-Auslösers CB 531-66 ausgewählt werden?

A1: Wählen Sie die Größe entsprechend dem Nenndurchmesser der Ankerkette. Die bereitgestellte Tabelle deckt die Gruppen für Ketten-Durchmesser von 17–19, 22–25, 28–31 und 34–37 mm ab. Die Schiffszeichnung und die tatsächliche Kettenklasse sollten ebenfalls vor der Bestellung überprüft werden.

F2: Ist dieses Produkt für Binnenschiffe und kleine Schiffe geeignet?

A2: Ja. Basierend auf dem bereitgestellten Produktfokus ist dieser einfache Typ hauptsächlich für Binnenschiffe, kleine Schiffe, Arbeitsboote, Schleppkähne und ähnliche kompakte Ankerkettenanordnungen geeignet. Für größere Schiffe oder spezielle Lastanforderungen sollte die Anordnung anhand der Schiffszeichnung und der Klassifizierungsanforderung überprüft werden.

F3: Welche Informationen werden vor der Angebotserstellung benötigt?

A3: Bitte bestätigen Sie den Standard, den Nenndurchmesser der Kette, die Kettenklasse, das Material, die Oberflächenbehandlung, die Menge, die Zertifizierungsanforderung, die Installationszeichnung oder das Ersatzfoto, das Lieferziel und die erforderliche Lieferzeit.
