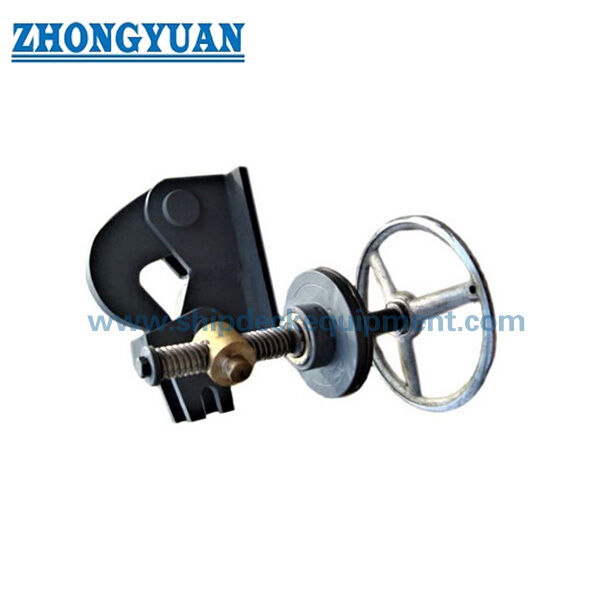

Wasserdichtes Ankerketten-Löscher für 28, 32 und 34 mm Kette. CB/Z 887-2007

Wasserdichtes Ankerketten-Löscher für 28, 32 und 34 mm Kette. CB/Z 887-2007

Produktübersicht

Der wasserdichte Ankerkettenfreisetzer CB/Z 887-2007 ist eine mechanische Kette, die sich am Ende befestigt und kontrolliert freisetzt.Trapezschraube, Schieberegler, Verriegelungsteile und eine verpackte Füllbox, so daß der Freisetzungsmechanismus durch die Einbaugrenze betätigt werden kann, wobei die angegebene Dichtungsfunktion beibehalten wird.

Diese Seite umfasst die wasserdichten Konfigurationen von 28 mm, 32 mm und 34 mm gemäß CB/Z 887-2007. Auswahl und Herstellung sind anhand der geltenden Normzeichnung zu überprüfen,tatsächliche Verbindung an der Endkette, Installationsoberfläche, Betriebsrichtung, verfügbare Freigabe und genehmigte Projektdokumentation.Die wasserdichte Konfiguration ist eine separate Anordnung und wird nicht in der nachstehenden Abmessungstabelle dargestellt..

Schnelle Angaben

• Produkttyp: wasserdichtes Ankerkettenlöscher des Schraubtyps → sichert das Ende der Kette in normalem Zustand und bietet eine kontrollierte mechanische Freisetzungsfunktion.

• Norm: CB/Z 887-2007 → Die auf dieser Seite aufgeführten Fertigungsmaße, Wasserdichtigkeit, Prüf- und Qualitätsanforderungen basieren ausschließlich auf dieser Norm.

• Anwendbare Ankerkette: 28 / 32 / 34 mm → diskrete Standardgrößen; wählen Sie die genaue Größe aus der zugelassenen Kette und der Montagezeichnung aus.

• Wasserdichte Konfiguration: Verpackte Füllboxversiegelung um die Betriebswelle → bietet die für den wasserdichten Typ erforderliche Versiegelungsschnittstelle.

• Wasserdichtheit: Füllkartonbaugruppe, die einem statischen Wasserdruck von mindestens 0,4 MPa ohne Leckage standhält.

• Betriebsmechanismus: Trapezschraube + Schieberegler + Freisetzhaken → manuelle Wellendrehung erzeugt eine kontrollierte Hakenentspannung.

• Standard-Drehgrößen: Tr 24×5-7 für 28 mm Kette; Tr 26×5-7 für 32 / 34 mm Kette → Schlüsselbearbeitung und Montage-Steuerung Abmessungen.

• Referenzmasse: 23 / 28 / 28 kg für 28 / 32 / 34 mm wasserdichte Konfigurationen → nützlich für die Installation, Handhabung und Verpackung.

Haupttechnische Parameter

CB/Z 887-2007 wasserdichte Konfiguration. Die Abmessungen sind in mm. Die in Klammern angegebenen Werte sind Referenzabmessungen.

Auswahl- und Anfrageführer

• Schritt 1: Bestätigen Sie die wasserdichte Schraubkonfiguration von CB/Z 887-2007 und die erforderliche Ankerkettengröße von 28 / 32 / 34 mm.

• Schritt 2: Bestätigen Sie die Kette-Endverbindung, die Montagegrenze, die H/h/b/L/B-Schnittstellenmaße, die Wellenrichtung und die verfügbare Betriebsfreiheit nach der genehmigten Zeichnung.

• Schritt 3: Bestätigen Sie die Anforderungen an den Wasserdichtheitstest, den Umfang des Kunden-/Klassen-/Drittanzeigen und die erforderlichen Prüfunterlagen.

• Schritt 4: Bestätigen Sie den Bauteilmaterialplan, die Rückverfolgbarkeit des Materials, die Verpackungsspezifikation, die Schmierungsanforderungen und die Schutzbeschichtung.

• Schritt 5: Mengen, Anwendungsgefäßart, Anlageposition, Zeichnung oder Referenzfoto, Lieferort, erforderliche Lieferzeit und Genehmigungsdokumentanforderungen.

Struktur

Hauptkörper. Freigabehaken. Große Welle. Kleine Welle. Verriegelung. Kompressionsnut. Kompressionshülle. Verpackung.

Herstellungs- und technische Qualitätsanforderungen

• Abmessungskontrolle: Die Abmessungen H, h, b, L, B, t, d und l sowie das angegebene trapezförmige Gewinde müssen der Konfiguration und der kontrollierten Fertigungszeichnung CB/Z 887-2007 entsprechen.

• Gewinde und Schiebeteile: Die trapezförmige Schraube, der Koppelungsgewinde, der Schieber und die Wellenanpassung sind so zu bearbeiten und zu montieren, daß die Bewegung reibungslos und ohne Bindungen erfolgt;Schürfen und schädliche scharfe Kanten müssen entfernt werden..

• wasserdichte Baugruppe: Verpackung, Kompressionshülle, Kompressionsmutter und Füllbox müssen korrekt montiert werden, damit die wasserdichte Konfiguration den vorgegebenen Versiegelungsanforderungen entspricht.

• Wasserdichtheitstest: Die Füllbox muss einem statischen Wasserdruck von mindestens 0,4 MPa ohne Leckage standhalten.

• Betriebsfunktion: Freigabehaken, Wellen, Schrauben und Schieber müssen ohne Festklemmen durch die vorgesehene Sperr- und Freigabeabfolge laufen.Die Öffnungs-/Verriegelungsrichtung muss nach der Montage deutlich gekennzeichnet sein..

• Materialkontrolle: Bauteilmaterialien müssen dem Materialplan und den in CB/Z 887-2007 festgelegten Referenznormen entsprechen.Materialersatz erfordert eine Projektgenehmigung vor der Herstellung.

• Oberfläche und Schmierung: Reibungs-, Gewinde- und Lagerkontaktbereiche müssen angemessen geschmiert werden;die freiliegenden Oberflächen müssen die Schutzbehandlung erhalten, die durch das Standard- und das zugelassene Projektbeschichtungssystem vorgeschrieben wird..

• Abschlussprüfung: Prüfung der Materialdokumentation, der Hauptmaße, des Aussehens, des Montagezustands, der Betriebsflexibilität, der Wasserdichtigkeit, der Kennzeichnung und der Lieferdokumentation vor der Freigabe.

Benutzerdefinierte Attribute

• Norm: CB/Z 887-2007 → Design, Herstellung und Annahmegrundlage für diese Seite.

• Konfiguration: Wasserdichte Schraubenart → gepackte Füllbox ist enthalten; nicht wasserdichte Art ist separat.

• Kettendurchmesser: 28 / 32 / 34 mm → auf dieser Seite dargestellte Standardgrößenreihe.

• Wasserdichtheit: ≥0,4 MPa statischer Wasserdruck, kein Leck → gilt für die wasserdichte Dichtung.

• Gewinde: Tr 24×5-7 oder Tr 26×5-7 → je nach Kettengröße und Standardkonfiguration ausgewählt.

• Materialien: Bauteilspezifische Materialien aus Kohlenstoffstahl, Edelstahl und Kupferlegierung gemäß CB/Z 887-2007 → endgültige Teile-nach-Teil-Gehalte folgen der kontrollierten Bauplanung.

• Bedienung: Manuelle Schraub- und Schieberückführung → Betriebsrichtung, Hakenbindung und verfügbare Freiraum müssen der genehmigten Montagezeichnung entsprechen.

• Inspektion: Abmessungs-, Sicht-, Funktions- und Wasserdichtheitsprüfungen → Zeugnis- und Dokumentationsumfang je nach Auftragsanforderung.

• Zertifizierungsanforderung: Erhältlich je nach Projektanforderung → Herstellerzeugnis, Materialunterlagen und Umfang der Klasseneinspektion/Überprüfung durch Dritte, die vor der Produktion vereinbart werden.

Wie es funktioniert

Anchor chain end is connected to the release hook → Locking parts and screw mechanism retain the hook → Operator turns the operating shaft in the marked release direction → Trapezoidal screw drives the slider → Release hook disengages in a controlled sequence → Assembly is inspected and reset after operation

Anwendungen

Watertight anchor-chain end release arrangements | Special-vessel anchoring systems | Drawing-controlled installations | Newbuilding projects | Repair and replacement projects specified to CB/Z 887-2007

Zertifizierungen und Vorteile

Zertifikate und Kontrollen durch Dritte können je nach Projektanforderung, genehmigtem Inspektionsumfang, Materialverfolgbarkeit und Genehmigungsverfahren organisiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Welche Kettengrößen werden von der wasserdichten Konfiguration auf dieser Seite abgedeckt?

A1: Die hier gezeigten Standardgrößen sind 28 mm, 32 mm und 34 mm.Daher sollte die Auswahl der tatsächlichen Kette und der genehmigten Montagezeichnung entsprechen, anstatt 28~34 mm als kontinuierlichen Bereich zu betrachten.

F2: Was ist die wichtigste Annahmevoraussetzung für den wasserdichten Typ?

A2: Die Versiegelung der Füllbox muss einem statischen Wasserdruck von mindestens 0,4 MPa ohne Leckage standhalten.Der vereinbarte Inspektionsplan sollte die Anforderungen an die Bezeugung und Dokumentation festlegen..

F3: Welche Informationen sind vor der Herstellung erforderlich?

A3: Bestätigen Sie die Kettengröße, die Montagezeichnung, den Anschluss an die Kette, die Abmessungen, die Schachtrichtung, die Betriebsfreiheit, die Anforderungen an die Materialunterlagen, die Beschichtung, den Umfang der Wasserdichtheitsprüfung,Menge und Lieferanforderung., Prüfdruck und Beobachterumfang, Material/Beschichtungsanforderungen, Menge, Bestimmungsort und Lieferplan.
