28–57mm CB887 Wasserdichter Ankerlöser für Notankerwindensysteme für Handelsschiffe

Wasserdichtes Ankerketten-Löscher mit Schrauben-Typ. CB 887-1977 für alte U-Bootsysteme.

Produktübersicht

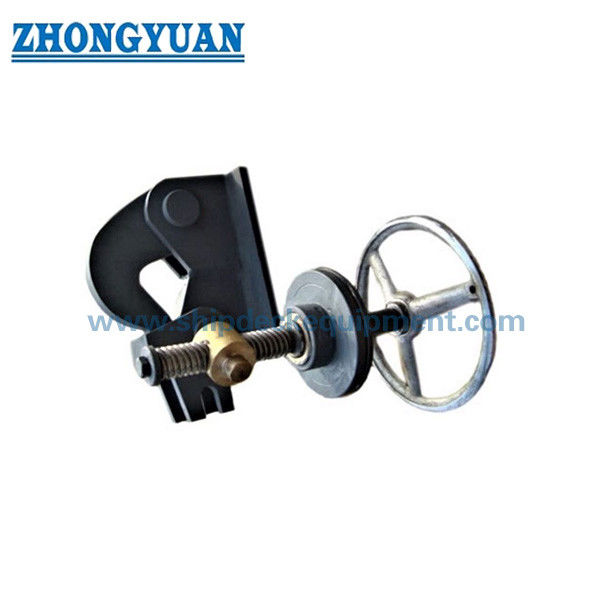

Der wasserdichte Ankerkettenfreisetzer CB 887-1977 ist ein mechanisches Notfallfreisetzgerät, das nach der ursprünglichen Norm für Ankeranlagen für U-Boote vorgesehen ist.Trapezschraube, Schieberegler, Freigabehaken, Verriegelungsteile,und eine gepackte Füllkistenstruktur, um die Ankerkette im normalen Zustand zu halten und bei Bedarf durch eine manuell gesteuerte Bedienungssekvenz freizulassen.

Die alte CB 887-1977-Größenreihe umfasst Ankerketten im Durchmesser von 28 bis 57 mm. Sie sollte als Ersatz-, Reparatur-,oder mit Zugsteuerung erzeugtes Produkt anstelle eines allgemeinen Ankerlösers für Handelsschiffe. CB 887-2007 ersetzte die Ausgabe von 1977, überarbeitete die Kettengrößenreihe, fügte einen nicht wasserdichten Typ hinzu und führte eine quantitative wasserdichte Anforderung ein.Installationsoberfläche, Betriebsrichtung, Testumfang und Anspruch auf Autorität oder Klasse müssen daher vor Angebot und Produktion bestätigt werden.

Schnelle Angaben

• Produktart: Wasserdichtes Ankerkettenlöschgerät mit Schraub- oder Helix-Typ → mechanische Aufbewahrung und kontrollierte Notlösung über eine wasserdichte Grenze
• Standardbasis: CB 887-1977 Legacy-Konfiguration → der ursprüngliche Anwendungsbereich des Standards beschränkt sich auf U-Boot-Anwendungen, nicht auf gewöhnliche Handelsschiffe.
• Der mittlere Durchmesser der veralteten Kette beträgt 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → wird durch die bestehende genehmigte Installationszeichnung und die Ketteneinbindungsgeometrie ausgewählt.
• Anmerkung zum aktuellen Standard: CB 887-2007 ersetzt die Ausgabe von 1977 → Neue Projekte sollten bestätigen, ob die aktuelle 28 / 32 / 34 mm QS- oder QF-Konfiguration erforderlich ist.
• Wasserdichtheitsreferenz (CB 887-2007): Leckageprüfung der Füllbox bei einem statischen Wasserdruck von mindestens 0,4 MPa → gilt nur für eine alte Versorgung, wenn sie in der genehmigten Prüfbeschreibung enthalten ist.
• Betriebsmechanismus: Drehwelle + trapezförmige Schraube + Schieberad + Freisetzhaken → manuelle Bedienung ist auf eine reibungslose Bewegung und eine klare Öffnungs-/Sperrrichtung zu prüfen.
• Materialkonzept: Mischstahl, Edelstahl, Messing, Busch und Verpackungskomponenten → die Endmaterialqualitäten folgen der genehmigten Bauplanungsanweisung und nicht einer einzigen allgemeinen Materialbeschreibung.
• Inspektionsschwerpunkt: Abmessungen, Materialien, Oberflächenzustand, gegebenenfalls Schweißqualität, Wasserdichtigkeit, Betriebsflexibilität, Kennzeichnung und Lieferdokumentation.

Haupttechnische Parameter

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie die erforderliche Überarbeitung und Wartungsgrundlage des Standards: Ersatz/Reparatur des alten CB 887-1977 oder aktuelles Design des CB 887-2007.

Schritt 2: Bestätigen Sie den Durchmesser der Ankerkette, die ursprüngliche Modellmarkierung, die Verbindung zum Ende der Kette sowie die vorhandene Anlage oder das vorhandene Schiff.Beachten Sie, dass der aktuelle Standard die alte 31 mm-Größe auf 32 mm geändert hat.

Schritt 3: Wasserdichte oder wasserdichte Konfiguration, Grenzdruck, Prüfdruck, Haltezeit, Leckageakzeptanz und Zeugenaufforderung bestätigen.

Schritt 4: Bestätigen Sie die Installationsoberfläche, die Betriebswellenrichtung, die verfügbare Betriebsfreiheit, die Freisetzungsrichtung, die umgebende Struktur und den Zugang für Inspektion und Wartung.

Schritt 5: Bestätigen Sie die zugelassene Materialliste, Verpackungstyp, Schmierpunkte, Beschichtungssystem, Rückverfolgbarkeit des Materials, Herstellerdokumentation und den Umfang der Inspektion durch eine Klasse oder Behörde.

Schritt 6: Mengen, Anwendungsgefäßart, Ersatzfotos, ursprüngliche Zeichnung oder Abmessungen, Lieferort und erforderliche Lieferzeit.

Struktur

Hauptkörper. Freigabehaken. Große Welle. Kleine Welle. Verriegelung. Kompressionsnut. Kompressionshülle. Verpackung.

Wasserdichtheit, Mechanismus und Qualitätsvorteile

• Die verpackte Füllbox bietet eine definierte Dichtungsoberfläche um die Betriebswelle, wenn eine wasserdichte Konfiguration angegeben wird.
• Die trapezförmige Schraube wandelt die Wellenrotation in eine kontrollierte Schieberbewegung um und ermöglicht es, den Freisetzhaken durch eine bewusste mechanische Bedienfolge zu lösen.
• Die Verriegelungsanlage und die markierte Öffnungs-/Verriegelungsrichtung tragen dazu bei, unbeabsichtigten Betrieb zu verringern; die endgültige Verriegelungs- und Betriebsanordnung muss der genehmigten Zeichnung entsprechen.
• Die Auswahl der funktionalen Materialien erfolgt nach den Aufgaben der Bauteile: Strukturfestigkeit des Körpers und des Hakens, Korrosions- und Verschleißfestigkeit der Wellen,geeignete Lager-/Fadenmaterialien für Büsche und Schraubteile, und zugelassene Verpackung für die Füllbox.
• Die Inspektion sollte Materialdokumentation, Abmessungen, Oberflächenfehler, gegebenenfalls Schweißqualität, Schmierung, Kennzeichnung, reibungslose Drehung, Leckageprüfung umfassen.und Verpackungs- / Lieferunterlagen gemäß dem vereinbarten Umfang.
• Für alte Ersatzarbeiten sind die Dimensionsaustauschbarkeit und der Betriebszugriff wichtiger als die Kompatibilität des allgemeinen Katalogs; die ursprüngliche Installationszeichnung sollte die Produktion steuern.

Benutzerdefinierte Attribute

• Standard: CB 887-1977 → herkömmlicher wasserdichter Ankerfreisetzer des Schraubentyps für U-Boot-Anwendungen.
• Service-Status: Vermächtnis-/Ersatzbasis → aktuelle Neubauprojekte sollten CB 887-2007 oder eine andere anwendbare Norm überprüfen.
• Kettendurchmesser: 28-57 mm Legacy-Serie → bestätigen genaue ursprüngliche Größe und Kettendurchmesser.
• Wasserdichtheit: Stromstandard-Referenz von 0,4 MPa statischem Wasserdruck → veralteter Prüfbereich, Haltezeit und Annahme, die in der Bestellung angegeben werden.
• Mechanismus: Trapezschraube und Schieberegler → manuelle Freisetzung durch Wellendrehung.
• Installationsoberfläche: zu bestätigen → genehmigte GA, Grenzdetails, Betriebsrichtung und verfügbare Freigabe angeben.
• Materialien: Mehrstoffmontage → Bauteilqualitäten und Ersetzungen erfordern eine genehmigte BOM-Bestätigung.
• Oberflächenbehandlung: Geschmierte Reibflächen + spezifizierte Schutzbeschichtung → Endbeschichtung nach dem genehmigten Projektsystem.
• Zertifizierungsanforderung: Gemäß Vertrag → Herstellerzertifikat, Materialdokumente, Prüfbericht, Klassenzeuge oder Genehmigung durch die Behörde, die vor dem Angebot bestätigt werden müssen.

Wie es funktioniert

Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, gewartet und nach dem Betrieb zurückgesetzt

Anwendungen

Erbe unterseeische Ankersysteme Reparatur- und Ersatzprojekte Zeichnungsgesteuerte Wasserdichte Ankerkettenfreigabe-Arrangements Ersatzteile, die Original-CB 887-1977 Installationen entsprechen

Zertifizierungen und Vorteile

Zertifikate und die Kontrolle durch Dritte können nach Vertrag, genehmigtem Kontrollumfang, Anforderungen an die Rückverfolgbarkeit von Materialien und dem Annahmeverfahren für eine Klasse oder Behörde angepasst werden.Sie sind standardmäßig nicht enthalten.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Hersteller-Prüfzeugnis.

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Ist CB 887-1977 für Massengüter, Tanker oder andere gewöhnliche Handelsschiffe geeignet?

A1: Nicht nach dem angegebenen Anwendungsbereich der Norm. CB 887-1977 war nur für U-Boot-Anwendungen bestimmt.Ein Projekt für ein Handelsschiff sollte die vom Schiffsentwerfer genehmigte Anordnung verwenden und eine geeignete Norm bestätigen., wie z. B. CB/T 4219-2013 für bestimmte einfache Verankerungssperren für kleine und mittlere Schiffe oder CB/T 3143-2013 für größere Verankerungssperren für Katzen, falls zutreffend.

F2: Was änderte sich in CB 887-2007 im Vergleich zu CB 887-1977?

A2: Die Ausgabe 2007 ersetzte den alten Standard, fügte einen wasserdichten Typ hinzu, entfernte die alten 43 / 49 / 53 / 57 mm-Größen, änderte 31 mm in 32 mm,und eine quantitative Wasserdichtheitsanforderung und eine Prüfmethode hinzugefügtDie korrekte Überarbeitung muss vor dem Angebot vereinbart werden.

F3: Welche Informationen sind für ein Ersatzangebot unerlässlich?

A3: Originalmodell oder Namensschild, Kettendurchmesser, genehmigte Zeichnung, Installations- und Betriebsfotos, wasserdichte Grenze, Prüfdruck und Zeugenabmessung;Anforderungen an Material / Beschichtung, Menge, Bestimmungsort und Lieferplan.
