Hundekopf-Kabelklemme für Ankerketten-Durchmesser 50–120 mm | Marine-Ankerketten-Lösevorrichtung

Hundekopf-Kettenkralle für Ankerkettendurchmesser50–120 mm| Marine Ankerkettensperrvorrichtung

Produktübersicht

Die wasserdichte Hundekopf-Kettenkralle nach CB/T 3143 ist als kritische Sicherheitskomponente für Ankerkettensperrsysteme konzipiert.

Sie ist für Ankerketten der Güteklasse 2 und 3 mit Durchmessern von 50 mm bis 120 mm geeignet.

Ausgestattet mit einer O-Ring-Dichtungsstruktur gewährleistet sie die Wasserdichtigkeit des Kettenkastens unter geprüften Druckbedingungen.

Die Vorrichtung ermöglicht ein kontrolliertes Halten und eine Notfreigabe der Ankerkette und schützt die Schiffssicherheit bei Überlastbedingungen.

Schnelle Spezifikationen

• Kettendurchmesser: 50–120 mm → Definiert Kompatibilität mit Ankerkette
• Kettenklasse: Güteklasse 2 / Güteklasse 3 → Anwendbares Festigkeitsniveau
• Wasserdichter Druck: 0,03 MPa / 5 min → Gewährleistet Abdichtung des Kettenkastens
• Freigabemechanismus: Hundekopf + Hammer → Ermöglicht schnelle Freigabe
• Stiftfestigkeitslogik: 15–30 % Bruchlast → Kontrollierter Ausfallschutz
• Dichtung: O-Ring-Gummi → Gewährleistet wasserdichte Leistung
• Schmierung: Schmiernippelstift → Reibungsloser Betrieb
• Material: C-Mn-Stahl / Edelstahl → Festigkeit und Haltbarkeit
• Oberfläche: Sa2,5 + Grundierung → Korrosionsschutz

Haupttechnische Parameter

Auswahlhilfe

Schritt 1 – Kettendurchmesser auswählen → 50–120 mm basierend auf Ankerkette

Schritt 2 – Kettenklasse bestätigen → Güteklasse 2 oder 3

Schritt 3 – Wasserdichtigkeitsanforderung bestätigen → Erforderlich für die Abdichtung des Kettenkastens

Schritt 4 – Freigabeanforderung bestätigen → Not-Schnellfreigabe erforderlich

Schritt 5 – Stiftsicherheitslogik bestätigen → Kontrollierter Bruch bei Überlastung

Schritt 6 – Zertifizierung bestätigen → Anforderung der Klassifizierungsgesellschaft

Struktur

Gehäuse | Hundekopf-Verriegelungsmechanismus | Freigabestift | O-Ring-Dichtung | Schmierstift | Hammer-Freigabesystem

Benutzerdefinierte Attribute

• Kettendurchmesser: 50–120 mm → Kompatibilität
• Wasserdichte Dichtung: O-Ring → Verhindert Wassereintritt
• Freigabe: Hammerbetätigung → Schnelle Notfreigabe
• Stiftfestigkeit: 15–30 % BL → Sicherheitsschutz
• Schmierung: Schmiernut → Reibungsloser Betrieb
• Material: C-Mn-Stahl → Strukturelle Festigkeit
• Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis

Anfrageleitfaden

Bitte geben Sie Kettendurchmesser, Kettenklasse, Wasserdichtigkeitsanforderung und Klassenzertifizierungsanforderung an.

Funktionsweise

Die Kette wird durch den Hundekopfmechanismus verriegelt. Im Notfall kann der Stift durch einen Hammer gelöst werden, wodurch die Kette sicher auslaufen kann. Der Stift ist so konzipiert, dass er bei kontrollierter Überlastung bricht, um die Schiffssicherheit zu gewährleisten.

Anwendungen

Ankerkettenspeicher | Notkettenfreigabesystem | Schiffssicherheitssystem

Zertifizierungen & Vorteile

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; wasserdicht geprüft, kontrolliertes Freigabesicherheitsdesign, zuverlässiger Verriegelungsmechanismus.

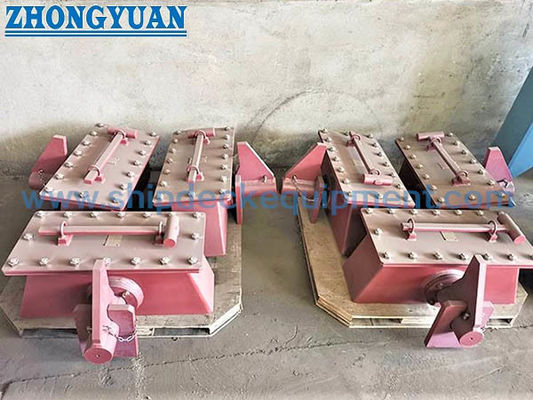

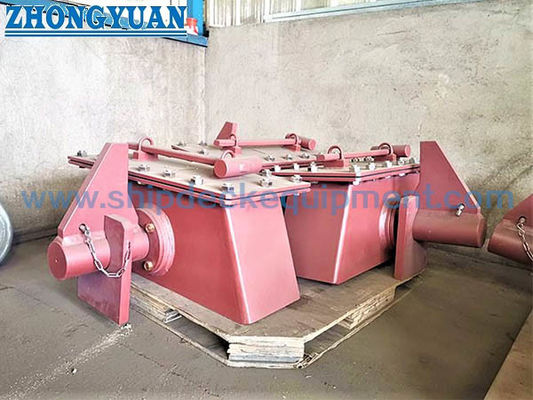

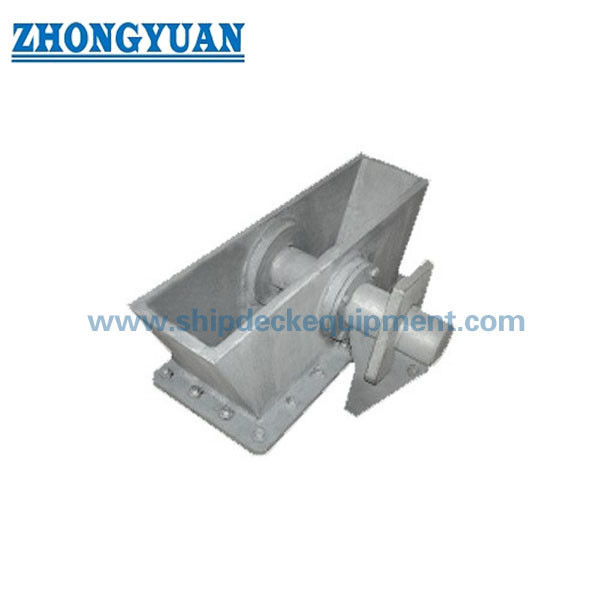

Zeichnungen & Fotos

GA-Zeichnung | Installationslayout | Produktfotos

Bestellung

MOQ: 1 | Lieferung: 30–60 Tage

FAQ

F1: Was ist die Funktion der Hundekopf-Kettenkralle?

A: Sie hält und gibt die Ankerkette sicher frei.

F2: Wie funktioniert der Sicherheitsstift?

A: Er bricht bei 15–30 % der Kettenbruchlast, um eine Notfreigabe zu gewährleisten.

F3: Warum wasserdichtes Design?

A: Um die Abdichtung des Kettenkastens aufrechtzuerhalten und Wassereintritt zu verhindern.
