Marine Bulwark-montierte Gussstahl-Anlegestütze -- CB 34-76 Typ A mit glattem Seilkontaktradius
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Typ: | Typ a | Materialien: | Casting C-Mn Steel, Casting Stainless Steel, kann auch Spezialstahl für Eisbrecher liefern |
|---|---|---|---|
| Technischer Standard: | CB 34-76 | Gewicht: | 16,4–171 kg |
| Oberflächenbehandlung: | Sandblasen auf S2.5 + eine Schicht Epoxidhandlung, polierter Edelstahl, maßgeschneiderte Oberflächen | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS |
| Hervorheben: | Schweißguss aus Stahl,CB 34 Anlegeschachtel Typ A |
||
Produkt-Beschreibung
Marine Fender-Montierte Verankerungsöse aus Gussstahl | CB 34-76 Typ A mit glattem Seilkontaktradius
Produktübersicht
Marine Fender-Verankerungsösen sind dazu bestimmt, Verankerungsseile auf dem Schiffsdeck oder Fender in einer festen Richtung zu führen und zu kontrollieren.
Die hochwertige Gussstahlkonstruktion gewährleistet strukturelle Festigkeit und langfristige Haltbarkeit bei wiederholten Verankerungsmanövern.
Eine strenge Qualitätskontrolle beim Guss eliminiert Defekte wie Risse, Schwindung und Einschlüsse und gewährleistet eine zuverlässige Leistung.
Alle Seilkontaktkanten sind mit glatten Radiusprofilen (R) versehen, um Abrieb zu minimieren und die Verankerungsleinen effektiv zu schützen.
Schnelle Spezifikationen
- Typ: Typ A → Offenes Fender-Ösen-Design
- Standard: CB34-76 → Bewährter Marinestandard
- Material: Gussstahl / Edelstahl → Hohe Festigkeit & Haltbarkeit
- Struktur: Fender-montiert → Seilrichtungssteuerung
- Oberfläche: Glatt poliert + R-Kanten → Reduziert Seilabrieb
- Gewicht: 16,4–171 kg → Große Größenvielfalt
- Anwendung: Seilführung und -schutz → Reduziert Abrieb
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter
| Seildurchmesser | Tauumfang | Nylondurchmesser | L | L1 | L2 | B | B1 | B2 | t | b1 | b2 | b3 | R | R1 | Öffnungsbreite L3 | B3 | Gewicht |
| 18,5 | 160 | 35 | 200 | 300 | 340 | 130 | 230 | 270 | 18 | 18 | 110 | 9 | 58 | 20 | 310 | 240 | 16,4 |
| 22,5 | 200 | 45 | 260 | 400 | 450 | 170 | 310 | 360 | 22 | 25 | 160 | 10 | 84 | 30 | 415 | 325 | 40,4 |
| 28,0 | 230 | 55 | 320 | 465 | 515 | 200 | 345 | 395 | 25 | 28 | 175 | 12 | 95 | 30 | 480 | 360 | 57,0 |
| 33,5 | 270 | 70 | 400 | 572 | 632 | 260 | 430 | 490 | 30 | 32 | 200 | 15 | 108 | 35 | 592 | 450 | 95,6 |
| 43,5 | 325 | 90 | 480 | 685 | 755 | 310 | 525 | 595 | 35 | 35 | 240 | 18 | 126 | 45 | 705 | 545 | 171,0 |
Auswahlhilfe
Schritt 1 – Seildurchmesser auswählen → Kabelgröße anpassen
Schritt 2 – Seiltyp bestätigen → Stahl / Faser
Schritt 3 – Installation bestätigen → Fender oder Deckkante
Schritt 4 – Öffnungsgröße bestätigen → Strukturabgleich
Schritt 5 – Zertifizierungsanforderung bestätigen
Struktur
Gusskörper | Abgerundete Kantenöffnung (R-Design) | Glatte Seilkontaktfläche | Verstärkte Struktur
Benutzerdefinierte Attribute
- Qualitätskontrolle beim Guss → Fehlerfreie Struktur ohne Risse oder Schwindung
- Abgerundete R-Kanten → Minimiert Seilabrieb und verlängert die Lebensdauer
- Glatte polierte Oberfläche → Reduziert Reibung während des Betriebs
- Fender-Montage → Richtungssteuerung und Seilschutz
Anfrageleitfaden
Geben Sie Seildurchmesser, Installationsort, Öffnungsgröße und Zertifizierungsanforderungen an.
Funktionsweise
Seil läuft durch die Ösenöffnung → geführte Richtung → R-Kante reduziert Spannungskonzentration → schützt das Seil und gewährleistet einen reibungslosen Betrieb.
Anwendungen
Schiffsfender | Deckkante | Verankerungsseilführung
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Zeichnungen & Fotos

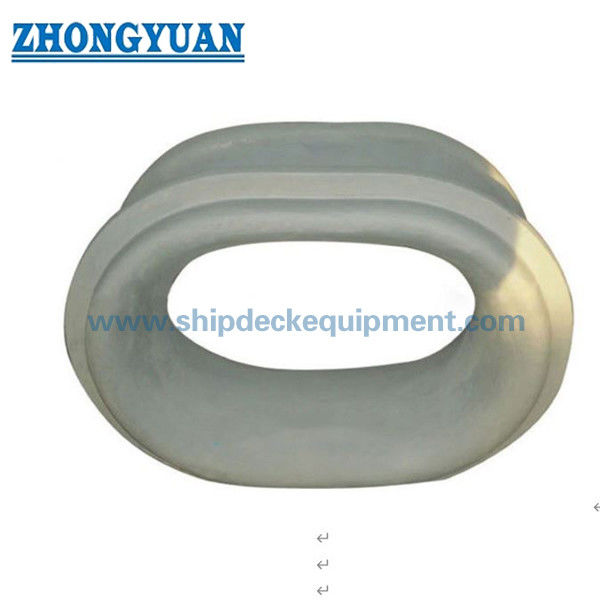

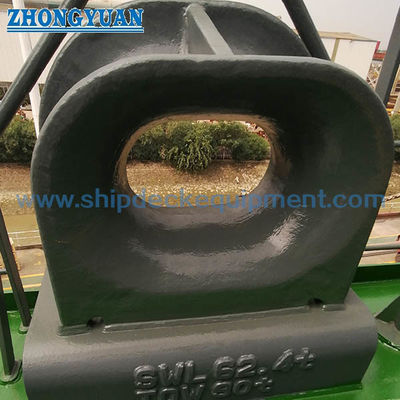

Allgemeine Anordnungszeichnung und Produktfotos
Bestellung
Spezifizieren: Typ A | Größe | Material | Oberflächenbehandlung | Zertifizierung
FAQ
F1: Warum eine Öse mit abgerundeten Kanten verwenden?
Um Seilabrieb zu reduzieren und Schäden zu vermeiden.
F2: Welches Material wird verwendet?
Gussstahl oder Edelstahl.
F3: Wie wählt man die Größe aus?
Basierend auf Seildurchmesser und Öffnungsmaßen.
