150×400mm Deck-montierte offene Spannmaschine.
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Materialien: | C-Mn-Stahlguss, Edelstahlgussguss und Gusseisen können auch Spezialstahl für Eisbrecher liefern | Technischer Standard: | JIS F2006-1976 |
|---|---|---|---|
| Typ: | SC, FC | Gewicht: | 11,5 bis 130 kg; 10,7–98 kg |
| Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS |
| Hervorheben: | An Deck montierte Schiffsverankerung,Stahlguss-Schiff-Lagervorrichtung,Offene Anlegestelle für Schiffe |
||
Produkt-Beschreibung
150×400mm Deck-montierte offene Spannmaschine.
Produktübersicht
JIS F2006 Decköffnung ist für die Leitung und Anbringung von Anlegeschnüren an den Deckkanten von Schiffen ausgelegt.
Die offene Struktur ermöglicht einen flexiblen Seilzug und reduziert die Spannungskonzentration, geeignet für kleine Schiffe und kompakte Decklayouts.
Dieses Produkt konzentriert sich auf Seilschutz, strukturelle Haltbarkeit und stabile Installation und wird weitgehend auf kleinen Schiffen, Lastkähnen und Dienstfahrzeugen eingesetzt.
Schnelle Angaben
Nominelle Größe: 150×400 mm → Definition der Seilkompatibilität
Standard: JIS F2006-1976 → japanische Marine-Norm
Typ: SC / FC → Verschiedene Strukturformen
Material: Gusseisen / Edelstahl → Festigkeit und Korrosionsbeständigkeit
Anwendungsbereich: Anlegen von kleinen Schiffen → Führung des Decks
Oberfläche: Sa2,5 + Epoxidbeschichtung → Korrosionsschutz
Einbau: Schweißen oder Schrauben → Flexible Montage
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter (typisch)
|
Nennwert Größe |
L | L1 | B | B1 | H | h | H1 | Ich... | L1 | R | R1 | r | r1 | r2 | R3 | R4 | t | t1 | S |
Masse Weigerung |
Nominaltag Anwendbares Seil (Verweis) |
||
|
Drahtseil 6 × 24 |
Manila Seil |
mit einem Durchmesser von mehr als 20 mm Seil |
|||||||||||||||||||||
| 150 | 150 | 280 | 80 | 80 | 90 | 28 | 8 | 60 | 45 | 40 | 160 | 35 | 10 | 100 | 32 | 40 | 12 | 20 | 6 | 10.7 | 12 | 32 | 20 |
| 200 | 200 | 380 | 110 | 110 | 116 | 35 | 8 | 84 | 58 | 55 | 200 | 46 | 12 | 136 | 44 | 55 | 16 | 24 | 6 | 18.1 | 14 | 38 | 24 |
| 250 | 250 | 460 | 130 | 130 | 136 | 42 | 10 | 114 | 68 | 65 | 250 | 54 | 14 | 160 | 52 | 65 | 18 | 26 | 6 | 29.2 | 16 | 42 | 28 |
| 300 | 300 | 540 | 150 | 150 | 160 | 49 | 10 | 140 | 80 | 75 | 300 | 62 | 18 | 180 | 60 | 75 | 20 | 28 | 8 | 44.0 | 18 | 50 | 32 |
| 350 | 350 | 620 | 170 | 170 | 180 | 55 | 12 | 170 | 90 | 85 | 350 | 70 | 20 | 205 | 70 | 85 | 22 | 30 | 8 | 64.0 | 20 | 55 | 36 |
| 400 | 400 | 700 | 200 | 200 | 200 | 63 | 12 | 200 | 100 | 100 | 400 | 80 | 20 | 230 | 83 | 100 | 25 | 33 | 8 | 98.0 | 22.4 | 60 | 42 |
Auswahlführer
Schritt 1 Größe wählen → Auf der Grundlage des Seildurchmessers
Schritt 2 Bestätigen Sie den Typ des Seils → Draht / Faser
Schritt 3 ️ Bestätigung der Installation → Geschweißt oder verschraubt
Schritt 4 Material → Kohlenstoffstahl oder Edelstahl bestätigen
Schritt 5 Bestätigen der Zertifizierungspflicht
Struktur
Öffnen Sie den Schlagkörper.
Benutzerdefinierte Attribute
Offene Struktur → Flexibler Seilzug
Glatte Oberfläche → Schützt das Seil vor Schäden
Gießstahl → Hohe Strukturfestigkeit
Optional Edelstahl → Korrosionsbeständigkeit
Flexible Montage → Schweißen oder Schrauben
Anhaltspunkte für Anfragen
Bitte geben Sie den Seildurchmesser, den Behältertyp, die Installationsmethode, die Materialanforderungen und die Zertifizierung an.
Wie es funktioniert
Das Seil geht durch die Schlagöffnung und wird entlang eines definierten Weges geleitet, wodurch der Verschleiß verringert und die Position des Seils kontrolliert wird.
Anwendungen
Kleine Schiffe. Barken. Schlepperboote.
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Entworfen nach der JIS-Norm F2006, um die Maßgenauigkeit und den Seilschutz zu gewährleisten.

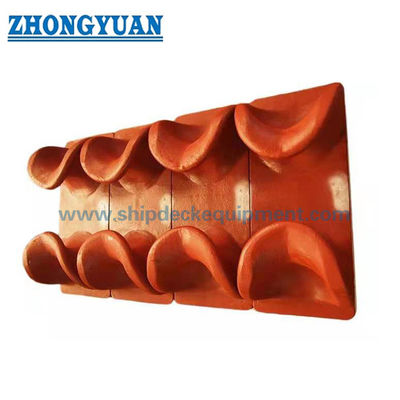

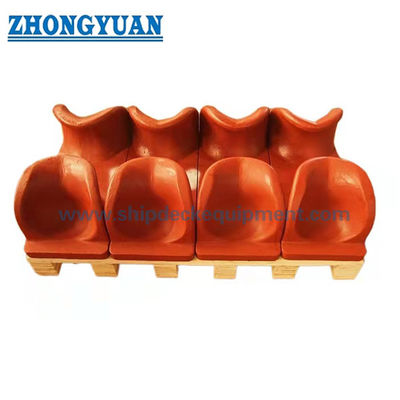

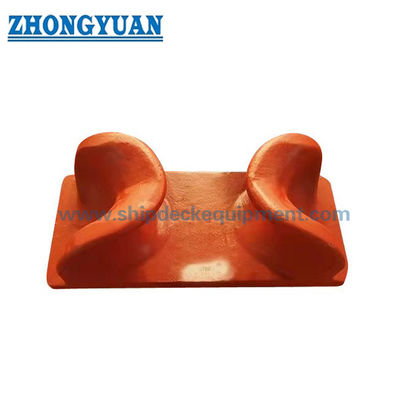

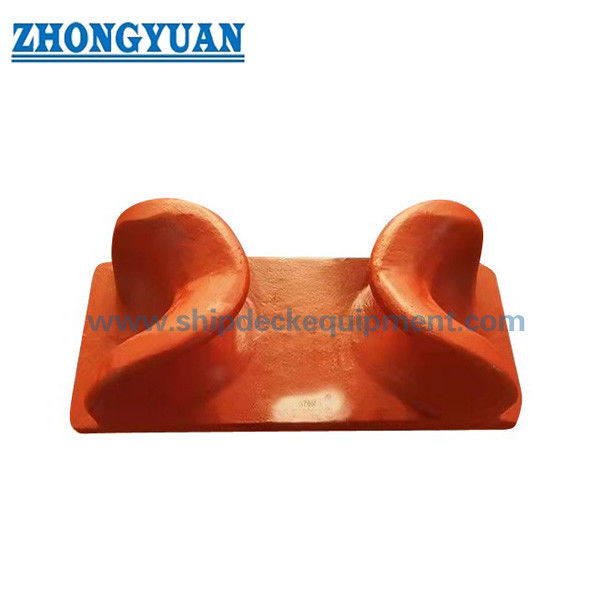

Zeichnung und Fotos
Allgemeine Anordnung Zeichnungen und Produktfotos zur Verfügung.
Bestellung
Anpassung: Gießmethode (Verlorenen Schaum / Sand Gießen), Material und Installationsart verfügbar.
Häufig gestellte Fragen
F1: Wofür wird offener Schal verwendet?
A: Für die Anleitung und den Schutz von Anlegseilen.
F2: Kann es verschraubt werden?
A: Ja, eine optionale Schraubenstütze ist erhältlich.
F3: Welches Material wird empfohlen?
A: Kohlenstoffstahl für allgemeine Verwendung, rostfreier Stahl für Korrosionsbeständigkeit.
