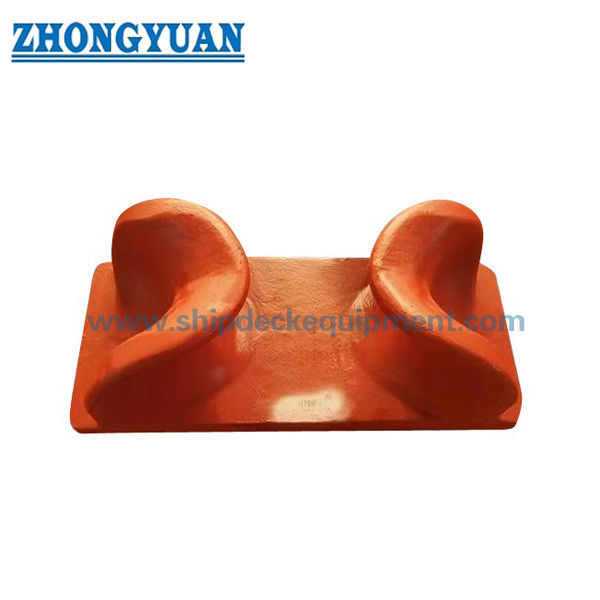

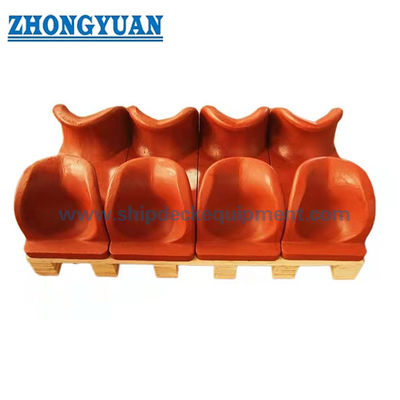

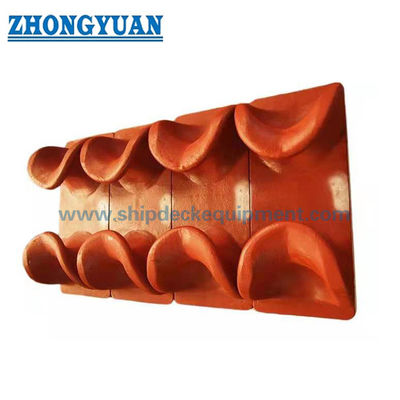

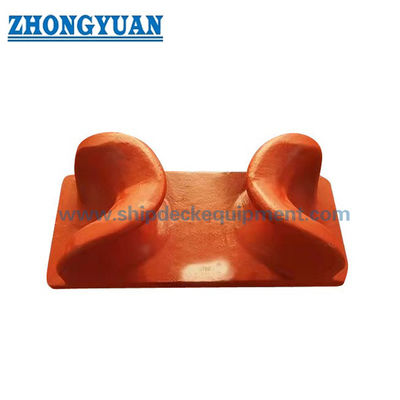

150–400 mm Deckmontierte offene Klampe | JIS F 2006 Typ SC Gusseisen für Schiffsmolen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Materialien: | C-Mn-Stahlguss, Edelstahlgussguss und Gusseisen können auch Spezialstahl für Eisbrecher liefern | Technischer Standard: | JIS F2006-1976 |
|---|---|---|---|
| Typ: | SC, FC | Gewicht: | 11,5 bis 130 kg; 10,7–98 kg |
| Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS |
| Hervorheben: | An Deck montierte Schiffsverankerung,Stahlguss-Schiff-Lagervorrichtung,Offene Anlegestelle für Schiffe |
||
Produkt-Beschreibung
150–400 mm Deck-Montierte offene Klampe | JIS F 2006 Typ SC Gusseisen für Schiffsmuster
Produktübersicht
Die deckmontierte offene Klampe nach JIS F2006 ist für die Führung und Positionierung von Festmacherleinen an den Kanten von Schiffdecks konzipiert.
Die offene Struktur ermöglicht einen flexiblen Leineintritt und reduziert Spannungskonzentrationen, geeignet für kleine Schiffe und kompakte Decklayouts.
Dieses Produkt konzentriert sich auf Leinenschutz, strukturelle Haltbarkeit und stabile Installation und wird häufig auf kleinen Schiffen, Lastkähnen und Servicefahrzeugen eingesetzt.
Schnelle Spezifikationen
Nennweite: 150–400 mm → Definiert Leinenkompatibilität
Standard: JIS F2006-1976 → Japanischer Schifffahrtsstandard
Typ: SC / FC → Unterschiedliche strukturelle Formen
Material: Gusseisen / Edelstahl → Festigkeit und Korrosionsbeständigkeit
Anwendung: Festmachen kleiner Schiffe → Deckführung
Oberfläche: Sa2.5 + Epoxidbeschichtung → Korrosionsschutz
Installation: Schweißen oder Verschrauben → Flexible Montage
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter (Typisch)
|
Nenn- größe |
L | L1 | B | B1 | H | h | h1 | l | l1 | R | R1 | r | r1 | r2 | r3 | r4 | t | t1 | S |
Masse kg |
Nenn-Ø der Anwendbare Leine (Referenz) |
||
|
Stahldrahtseil (6×24) |
Manila- leine |
Nylon- leine |
|||||||||||||||||||||
| 150 | 150 | 280 | 80 | 80 | 90 | 28 | 8 | 60 | 45 | 40 | 160 | 35 | 10 | 100 | 32 | 40 | 12 | 20 | 6 | 10,7 | 12 | 32 | 20 |
| 200 | 200 | 380 | 110 | 110 | 116 | 35 | 8 | 84 | 58 | 55 | 200 | 46 | 12 | 136 | 44 | 55 | 16 | 24 | 6 | 18,1 | 14 | 38 | 24 |
| 250 | 250 | 460 | 130 | 130 | 136 | 42 | 10 | 114 | 68 | 65 | 250 | 54 | 14 | 160 | 52 | 65 | 18 | 26 | 6 | 29,2 | 16 | 42 | 28 |
| 300 | 300 | 540 | 150 | 150 | 160 | 49 | 10 | 140 | 80 | 75 | 300 | 62 | 18 | 180 | 60 | 75 | 20 | 28 | 8 | 44,0 | 18 | 50 | 32 |
| 350 | 350 | 620 | 170 | 170 | 180 | 55 | 12 | 170 | 90 | 85 | 350 | 70 | 20 | 205 | 70 | 85 | 22 | 30 | 8 | 64,0 | 20 | 55 | 36 |
| 400 | 400 | 700 | 200 | 200 | 200 | 63 | 12 | 200 | 100 | 100 | 400 | 80 | 20 | 230 | 83 | 100 | 25 | 33 | 8 | 98,0 | 22,4 | 60 | 42 |
Auswahlhilfe
Schritt 1 – Größe wählen → Basierend auf dem Leinendurchmesser
Schritt 2 – Leinentyp bestätigen → Stahl / Faser
Schritt 3 – Installation bestätigen → Geschweißt oder verschraubt
Schritt 4 – Material bestätigen → Kohlenstoffstahl oder Edelstahl
Schritt 5 – Zertifizierungsanforderung bestätigen
Struktur
Offener Klampe-Körper | Leinenkontaktfläche | Grundplatte
Benutzerdefinierte Attribute
Offene Struktur → Flexibler Leineintritt
Glatte Oberfläche → Schützt die Leine vor Beschädigung
Gusseisen → Hohe strukturelle Festigkeit
Optional Edelstahl → Korrosionsbeständigkeit
Flexible Installation → Schweißen oder Verschrauben
Anfragehilfe
Bitte geben Sie Leinendurchmesser, Schiffstyp, Installationsmethode, Materialanforderung und Zertifizierung an.
Funktionsweise
Die Leine läuft durch die Öffnung der Klampe und wird auf einem definierten Weg geführt, wodurch Verschleiß reduziert und die Leinenposition kontrolliert wird.
Anwendungen
Kleine Schiffe | Lastkähne | Schlepper | Deckrandführung
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Entwickelt nach JIS F2006-Standard, der Maßgenauigkeit und Leinenschutz gewährleistet.
Zeichnungen & Fotos
Allgemeine Anordnungszeichnungen und Produktfotos verfügbar.
Bestellung
Anpassung: Gießverfahren (Feinguss / Sandguss), Material und Installationstyp verfügbar.
FAQ
F1: Wofür wird eine offene Klampe verwendet?
A: Zum Führen und Schützen von Festmacherleinen.
F2: Kann sie verschraubt werden?
A: Ja, eine optionale verschraubbare Basis ist verfügbar.
F3: Welches Material wird empfohlen?
A: Kohlenstoffstahl für den allgemeinen Gebrauch, Edelstahl für Korrosionsbeständigkeit.
