Art angebrachter Casting-Stahl Panama JIS F 2017-1982 Wechselstroms Plattform sichert Schiffs-Liegeplatz-Ausrüstung mit Bremsblöcken

Deckmontiertes Gusseisen aus Panama-Chok JIS F 2017 Typ AC

Produktübersicht

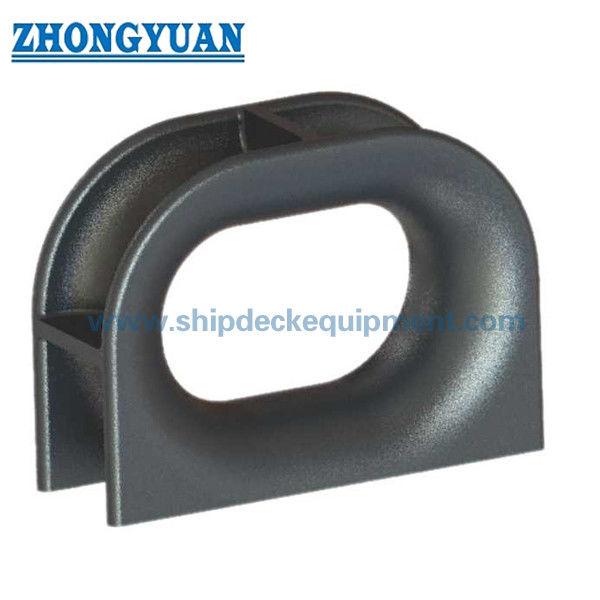

The JIS F 2017-1982 Type AC Panama chock is a deck mounted cast steel mooring chock used to guide mooring ropes and transfer mooring loads into the reinforced deck structure through its cast steel body and welded connectionDer Typ AC unterscheidet sich von der auf dem Deck montierten Version des Typs AP und von den auf dem Bollwerk montierten Versionen des Typs BC / BP. Diese Seite konzentriert sich nur auf die auf dem Deck montierte Struktur aus Gussstahl des Typs AC.

Für die Beschaffung und die technische Prüfung sollte der Typ AC-Schalter nach der Nenngröße, der Anlagestelle auf dem Deck, der Seilanordnung, dem Material,Oberflächenbehandlung und erforderliche InspektionsunterlagenDie glatt gegossene Seilkontaktoberfläche ist wichtig, um den Abbau der Seile zu reduzieren und gleichzeitig die Qualität des Gießens zu verbessern.Der Zustand der Schweißzone und die Verstärkung des Decks sollten gemäß der Zeichnung des Projekts und den Anforderungen der Klasse bestätigt werden..

Schnelle Angaben

• Standard: JIS F 2017-1982
• Typ: AC Deck montiert, aus gegossenem Stahl Panama-Schal.
• Nenngröße: 310 / 360 / 400 / 450 / 500 ¢ fünf Standardgrößen für die Projektauswahl.
• Referenz-SWL-Bereich: 30 ‰ 100 T ‰, der durch die Entwurfszeichnung, die Schiffskonstruktion und den Anwendungsbereich der Klassenzulassung bestätigt wird.
• Materialoptionen: Gießstahl aus C-Mn, Gießstahl aus Edelstahl und Spezialstahl für Projekte mit niedrigen Temperaturen oder mit Eisklassen, vorbehaltlich der Anforderungen der Norm und des Projekts.
• Gewichtsbereich: 253 ∼ 395 kg gemäß der JIS F 2017 Typ AC Standardtabelle ∼ nützlich für Angebot, Handhabung und Frachtschätzung.
• Oberflächenbehandlung: Sandblasen bis Sa2,5 mit Epoxy-Shop-Primer, poliertem Edelstahl oder einem individuellen Schiffsbeschichtungssystem je nach Bestellung.
• Installation: Deckmontiert und an eine verstärkte Deckstruktur geschweißt ¢ Deckfundament und Schweißdetails sollten von der Werft oder dem Konstrukteur bestätigt werden.

Haupttechnische Parameter

Auswahl- und Anfrageführer

Schritt 1: Bestätigung der Norm und des Typs ?? JIS F 2017-1982 Typ AC, Deck- und Gusseisen.

Schritt 2: Bestätigen Sie die Nenngröße ¥ 310 / 360 / 400 / 450 / 500 oder senden Sie die Zeichnung der Werft an, um die Größe anzupassen.

Schritt 3: Bestätigung der Belastungsgrundlage für das Projekt SWL/Konstruktionslast, Anlegestelle und Anforderungen an die Verstärkung des Decks.

Schritt 4: Material- und Gießanforderung bestätigen C-Mn-Gießstahl, Edelstahl oder Spezialstahl für Niedertemperatur-/Eisklasse-Projekte, vorbehaltlich der Anforderungen der Norm und des Projekts.

Schritt 5: Bestätigen der Oberflächenbehandlung Sa2,5-Blasing, Epoxidhütte-Primer, Schiffsbeschichtungssystem, poliertes Edelstahl oder Projektbeschichtungsspezifikation.

Schritt 6: Bestätigen Sie die Bescheinigung, die Menge, den Lieferort, die erforderliche Lieferzeit und die Verfügbarkeit einer Installationszeichnung oder eines vorhandenen Produktfotos.

Struktur

Gusseisenkörper. Glatte Seilkontaktöffnung. Deck-Basis.

Vorteile der Gießerei, des Schweißens und der Technik

• Der Typ AC verwendet einen Stahlkörper, der sich von der gefertigten Stahlplattenstruktur Typ AP unterscheidet.
• Die Oberfläche des Seilkontakts sollte glatt und ordnungsgemäß verarbeitet sein, um den Abrieb während des Anlegens zu verringern.
• Holzmuster und Verlustschäumgussverfahren können je nach Gießereifähigkeit und Projektanforderung verwendet werden.
• Gießfehler, die sich auf die Schweißqualität auswirken können, sollten besonders innerhalb von 50 mm vom Schweißbereich zwischen dem Schlagkörper und der Schiffsstruktur kontrolliert werden.
• Die Verstärkung des Decks, die Schweißdetails und die Lastrichtung sind nach dem genehmigten Entwurf zu überprüfen.
• Die Berechnung der Festigkeit von Endelementen und die Strukturoptimierung können angeordnet werden, wenn das Projekt eine zusätzliche technische Überprüfung erfordert.
• Die Oberflächenvorbereitung und die Schiffsbeschichtung können je nach Umgebung des Schiffes, Beschichtungsspezifikation und Klassenanforderung angepasst werden.

Benutzerdefinierte Attribute

• Typ des Produkts: Typ AC Panama Chock
• Standard: JIS F 2017-1982 ?? geeignet, wenn das Projekt japanische Standard-Panama-Schläger spezifiziert.
• Montage: Deckmontiert und an der Schiffsstruktur geschweißt
• Konstruktion: Stahlkörper aus gegossenem Stahl, der sich von der gefertigten Typ AP-Struktur unterscheidet.
• Seilkontaktfläche: Glatte, abgerundete Öffnung hilft, das Steckseil während der Führung und Lastübertragung zu schützen.
• Technische Prüfung: Überprüfung der Stärke der FEA bei Bedarf verfügbar
• Inspektion: Sicht-, Dimensions- und Dokumentationskontrollen ̇ Abschlussprüfung nach Bestellung und Bescheinigung.

Wie es funktioniert

Mooring rope approaches the deck chock → the smooth cast opening guides the rope → mooring load is transferred through the cast steel body → load is carried into the reinforced deck structure through the approved welded connection.

Anwendungen

Frachtschiffe. Tanker. Massengüter. Arbeitsboote. Lastkähne. Schiffbauprojekte. Schiffsreparatur und -ersatz.

Zertifizierungen und Vorteile

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

Ein Klassifizierungszertifikat, ein Materialzertifikat, ein Inspektionsprotokoll, Beschichtungsunterlagen und technische Berechnungen können je nach Projektanforderung und unter Berücksichtigung des Anwendungsbereichs der Klassenzulassung bereitgestellt werden..

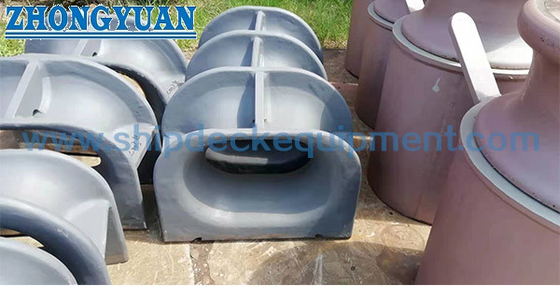

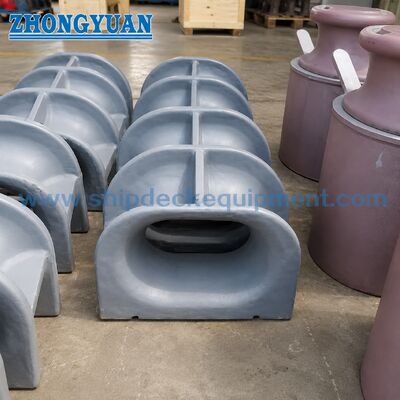

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem JIS F 2017 Typ AC und dem Typ AP Panama Chock?

Der Typ AC ist ein auf einem Stahldeck montiertes Panama-Schal, während der Typ AP eine auf einem Stahldeck montierte Version ist.

F2: Kann Typ AC mit Edelstahl oder Niedertemperaturstahl geliefert werden?

Edelstahl und Spezialstahl für Projekte in Niedertemperatur- oder Eisklasse können in Betracht gezogen werden, vorbehaltlich der Standardanwendbarkeit, der Projektspezifikation und der Bestätigung vor der Bestellung.

F3: Welche Informationen sind für das Angebot erforderlich?

Bitte geben Sie Standard und Typ, Nenngröße, Menge, Material, Oberflächenbehandlung, Bescheinigungsanforderung, Lieferort, erforderliche Lieferzeit an.und gegebenenfalls eine Installationszeichnung oder ein vorhandenes Produktfoto.
