310 ̊500 mm Deck-Mounted Cast Steel Panama Chock JIS F 2017-1982 Typ AC für das Anlegen von Schiffen

310–500 mm Deck-Montierter Gussstahl-Panama-Klüse | JIS F 2017-1982 Typ AC für Schiffsmuster

Produktübersicht

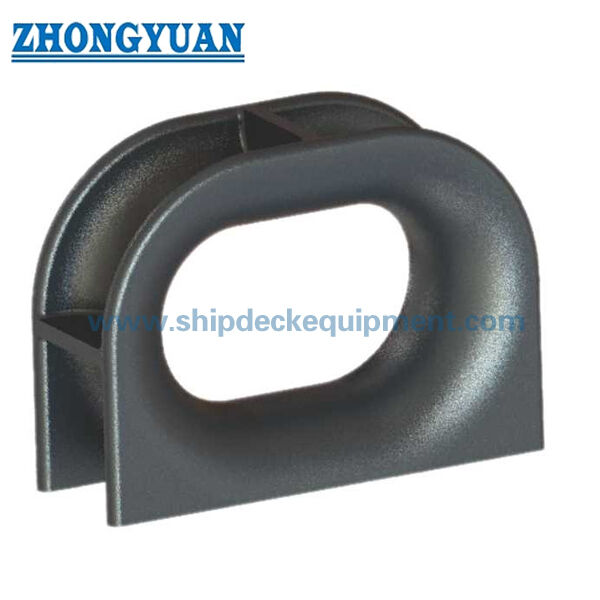

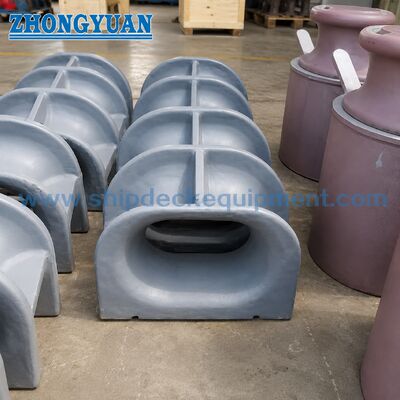

Die JIS F 2017-1982 Typ AC Panama-Klüse ist eine deckmontierte Gussstahl-Klüse, die zum Führen von Festmacherleinen und zur Übertragung von Festmacherlasten in die verstärkte Deckstruktur durch ihren Gussstahlkörper und ihre Schweißverbindung verwendet wird. Typ AC unterscheidet sich von der geschweißten deckmontierten Version Typ AP und von den an der Bordwand montierten Versionen Typ BC / BP. Diese Seite konzentriert sich ausschließlich auf die deckmontierte Gussstahlstruktur vom Typ AC.

Für Beschaffungs- und Ingenieurprüfungen sollte die Klüse vom Typ AC nach Nenngröße, Position der Deckmontage, Leinenanordnung, Material, Oberflächenbehandlung und erforderlicher Inspektionsdokumentation ausgewählt werden. Die glatte Guss-Leinenkontaktfläche ist wichtig für die Reduzierung von Leinenabrieb, während die Gussqualität, der Zustand der Schweißzone und die Deckverstärkung gemäß Projektzeichnung und Klassenanforderung bestätigt werden sollten.

Schnelle Spezifikationen

• Standard: JIS F 2017-1982 — standardisierte Panama-Klüsenstruktur für Schiffsmustergeräte.
• Typ: AC — deckmontierte Gussstahl-Panama-Klüse.
• Nenngröße: 310 / 360 / 400 / 450 / 500 — fünf Standardgrößen für die Projektauswahl.
• Referenz-SWL-Bereich: 30–100T — zu bestätigen durch Projektzeichnung, Schiffsstruktur und Klassenzulassungsbereich.
• Materialoptionen: Guss-C-Mn-Stahl, Guss-Edelstahl und Spezialstahl für Tieftemperatur- oder Eisklassenprojekte, abhängig vom Standard und den Projektanforderungen.
• Gewichtsbereich: 253–395 kg gemäß JIS F 2017 Typ AC Standardtabelle — nützlich für Angebot, Handhabung und Frachtschätzung.
• Oberflächenbehandlung: Sandstrahlen nach Sa2.5 mit Epoxid-Werkstattgrundierung, polierter Edelstahl oder kundenspezifisches Marine-Beschichtungssystem gemäß Bestellvorgabe.
• Installation: Deckmontage und Verschweißung mit der verstärkten Deckstruktur — Fundament und Schweißdetails sind vom Schiffbauer oder Konstrukteur zu bestätigen.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Standard und Typ bestätigen — JIS F 2017-1982 Typ AC, deckmontiert und Gussstahl.

Schritt 2: Nenngröße bestätigen — 310 / 360 / 400 / 450 / 500, oder Schiffbaubauzeichnung zur Größenanpassung senden.

Schritt 3: Lastbasis bestätigen — Projekt-SWL / Auslegungslast, Musteranordnung und Verstärkungsanforderung für das Deck.

Schritt 4: Material- und Gussanforderung bestätigen — C-Mn-Gussstahl, Edelstahl oder Spezialstahl für Tieftemperatur- / Eisklassenprojekte, abhängig vom Standard und den Projektanforderungen.

Schritt 5: Oberflächenbehandlung bestätigen — Sa2.5-Sandstrahlen, Epoxid-Werkstattgrundierung, Marine-Beschichtungssystem, polierter Edelstahl oder Projektbeschichtungsspezifikation.

Schritt 6: Zertifikat, Menge, Lieferziel, erforderliche Lieferzeit und ob eine Installationszeichnung oder ein vorhandenes Produktfoto verfügbar ist, bestätigen.

Struktur

Gussstahlkörper | Glatte Leinenkontaktöffnung | Deckmontagebasis | Schweißverbindungsbereich | Verstärkte Deckfundament | Marine-Beschichtungssystem

Vorteile beim Gießen, Schweißen und Ingenieurwesen

• Typ AC verwendet einen Gussstahlkörper, der sich von der geschweißten Stahlplattenstruktur vom Typ AP unterscheidet.
• Die Leinenkontaktfläche sollte glatt und richtig bearbeitet sein, um den Abrieb während des Musterbetriebs zu reduzieren.
• Holzmodelle und Lost-Foam-Gussverfahren können je nach Gießerei-Kapazität und Projektanforderung angewendet werden.
• Gussfehler, die die Schweißqualität beeinträchtigen können, sollten kontrolliert werden, insbesondere innerhalb von 50 mm des Schweißbereichs zwischen dem Klusenkörper und der Schiffsstruktur.
• Deckverstärkung, Schweißdetails und Lastrichtung sollten gemäß der genehmigten Projektzeichnung überprüft werden.
• Finite-Elemente-Festigkeitsberechnung und Strukturoptimierung können arrangiert werden, wenn das Projekt zusätzliche Ingenieurprüfungen erfordert.
• Oberflächenvorbereitung und Marine-Beschichtung können je nach Schiffs-Umgebung, Beschichtungsspezifikation und Klassenanforderung angepasst werden.

Benutzerdefinierte Attribute

• Produkttyp: Typ AC Panama-Klüse — deckmontierte Gussstahl-Klüse.
• Standard: JIS F 2017-1982 — geeignet, wenn das Projekt japanische Standard-Panama-Klüsen spezifiziert.
• Installation: Deckmontage und Verschweißung mit der Schiffsstruktur — bestimmt für die Durchleitung von Festmacherleinen und die Lastübertragung durch das Deckfundament.
• Konstruktion: Gussstahlkörper — unterscheidet sich von der geschweißten Struktur vom Typ AP.
• Leinenkontaktfläche: Glatte, abgerundete Öffnung — hilft beim Schutz der Festmacherleine während der Führung und Lastübertragung.
• Ingenieurprüfung: FEA-Festigkeitsprüfung verfügbar, wenn erforderlich — endgültiger Umfang gemäß Projekt- und Klassenanforderung.
• Inspektion: Visuelle, dimensionale und Dokumentationsprüfungen — endgültiger Inspektionsumfang gemäß Bestell- und Zertifikatsanforderung.

Funktionsweise

Festmacherleine nähert sich der Deckklüse → die glatte Gussöffnung führt die Leine → die Festmacherlast wird durch den Gussstahlkörper übertragen → die Last wird durch die genehmigte Schweißverbindung in die verstärkte Deckstruktur geleitet.

Anwendungen

Frachtschiffe | Tanker | Massengutfrachter | Arbeitsboote | Schuten | Schiffbauprojekte | Schiffsreparatur und -ersatz | Deck-Musterstationen

Zertifizierungen & Vorteile

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung.

Klassenzertifikat, Materialzertifikat, Inspektionsbericht, Beschichtungsdokumente und Ingenieurberechnungen können gemäß Projektanforderung und vorbehaltlich des Klassenzulassungsbereichs geliefert werden.

Zeichnung & Fotos

FAQ

F1: Was ist der Unterschied zwischen JIS F 2017 Typ AC und Typ AP Panama-Klüse?

Typ AC ist eine deckmontierte Gussstahl-Panama-Klüse, während Typ AP eine geschweißte Stahlplatten-Deckmontageversion ist. Sie sollten nicht gemischt werden, wenn das Projekt einen bestimmten Standardtyp spezifiziert.

F2: Kann Typ AC mit Edelstahl oder Tieftemperaturstahl geliefert werden?

Edelstahl und Spezialstahl für Tieftemperatur- oder Eisklassenprojekte können berücksichtigt werden, vorbehaltlich der Standardanwendbarkeit, der Projektspezifikation und der Bestätigung vor der Bestellung.

F3: Welche Informationen werden für ein Angebot benötigt?

Bitte geben Sie Standard und Typ, Nenngröße, Menge, Material, Oberflächenbehandlung, Zertifikatsanforderung, Lieferziel, erforderliche Lieferzeit und gegebenenfalls eine Installationszeichnung oder ein vorhandenes Produktfoto an.
