Bolzen-Festmachklüse für Binnenschiffe | Deck- oder Bordwandmontage, GB 2026

Bolted Festmacherklüse für Binnenschiffe | Deck- oder Schanzkleidmontage, GB 2026

Produktübersicht

Die verschraubte Festmacherklüse vom Typ GB 2026 ist ein kompaktes Guss-Festmachertor, das auf Binnenschiffen, kleinen Arbeitsbooten, Servicebooten, Schleppkähnen, Liegeplätzen und Marina-Festmachern eingesetzt wird. Sie kann durch Schrauben auf einem Deck oder Schanzkleid montiert werden und bietet einen einfachen Festmachpunkt, an dem das Seil ohne geschweißten Pollerfuß befestigt werden muss.

Diese Klüse wird normalerweise nach Seildurchmesser, Material, Montageposition, verfügbarem Installationsplatz und der Festigkeit der tragenden Deck- oder Schanzkleidstruktur ausgewählt. Die mitgelieferte Tabelle umfasst Guss-Kupfer- und Guss-Stahl-Versionen mit einem maximalen Malina-Seildurchmesser von bis zu 75 mm und einem Gewicht von 1,33 kg bis 11,2 kg. Für eine sichere Festmachung sollten die Schraubenanordnung, die Gegenplatte oder lokale Verstärkungen und der Zertifizierungsumfang gemäß den Projektanforderungen bestätigt werden.

Schnelle Spezifikationen

• Produkttyp: Verschraubte Festmacherklüse → kompakte Deck- oder Schanzkleid-Festmacherklüse für Binnenschiffe und kleine Boote.
• Technischer Standard: GB 2026 → Referenz für Abmessungen, Auswahl des Seildurchmessers, Materialoptionen und Modellbestätigung.
• Installationsform: Verschraubte Montage → einfachere Installation und Austausch als geschweißte Beschläge, wenn die tragende Struktur und die Schraubenanordnung geeignet sind.
• Referenzseilgröße: maximaler Malina-Seildurchmesser 30 / 35 / 50 / 75 mm in der mitgelieferten Tabelle → die endgültige Seilgröße sollte anhand der Festmacheranordnung des Schiffes überprüft werden.
• Materialoptionen: Gusskupfer, Bronze-Guss, Guss-C-Mn-Stahl, Guss-Edelstahl und Sphäroguss → Auswahl je nach Korrosionsumgebung, Verschleißanforderungen und Projektbudget.
• Gewichtsbereich: 1,33 kg bis 11,2 kg → geeignet für kleine und mittlere Festmachpositionen, bei denen kompakte Größe und einfache Handhabung erforderlich sind.
• Oberflächenbehandlung: Sa 2,5 Strahlen + eine Schicht Epoxid-Werkstattgrundierung, verzinkt, poliert oder kundenspezifische Oberfläche → die endgültige Oberflächenbehandlung hängt vom Material und den Bestellvoraussetzungen ab.
• Zertifizierungsumfang: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS und andere Zertifikate können gemäß den Projektanforderungen arrangiert werden, nicht als Standardlieferartikel.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie die verschraubte Festmacherklüse vom Typ GB 2026 und den erforderlichen Seildurchmesser gemäß der Schiffzeichnung oder der Liegeplatzanordnung.

Schritt 2: Bestätigen Sie die Installationsposition: Deck- oder Schanzkleidmontage, einschließlich des verfügbaren Grundflächenplatzes, der Plattendicke, der Gegenplatte und des Zugangs zur Schraubenanziehung.

Schritt 3: Bestätigen Sie die Materialanforderung: Gussstahl, Sphäroguss, Gusskupfer, Bronze-Guss, Guss-Edelstahl oder ein anderes projektspezifiziertes Material.

Schritt 4: Bestätigen Sie die Oberflächenbehandlung: Werkstattgrundierung, verzinkte Oberfläche, polierte Oberfläche, endgültiges Lacksystem oder eine andere kundenspezifische Behandlung.

Schritt 5: Bestätigen Sie den Zertifizierungs- und Inspektionsumfang vor der Angebotserstellung: Herstellerzertifikat, Materialzertifikat, Klassenzertifikat, UT / MT-Inspektion oder Zeugeninspektion, falls erforderlich.

Schritt 6: Geben Sie die Menge, den Typ des Anwendungsschiffes, die Installationszeichnung oder das Foto, das Lieferziel und die erforderliche Lieferzeit an.

Struktur

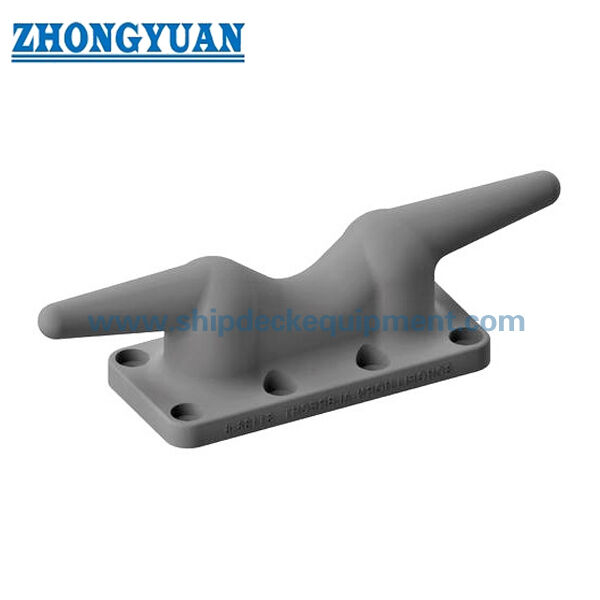

Gegossener Klusenkörper | Doppelte Festmacherhörner | Glatter Seilkontaktradius | Verschraubte Montagebasis | Deck- oder Schanzkleid-Installationsschnittstelle | Optionales Material aus Gussstahl / Sphäroguss / Kupferlegierung | Werkstattgrundierung, verzinkt, poliert oder spezifizierte Oberfläche

Vorteile beim Gießen, Installieren und Konstruieren

• Die verschraubte Installation ermöglicht die Montage der Klüse auf einem Deck oder Schanzkleid ohne Schweißen des Produktkörpers, was für kleine Schiffe, Ersatzarbeiten und kompakte Festmachpositionen nützlich ist.
• Der gegossene Körper eignet sich für abgerundete Hornübergänge und durchgehende Seilkontaktflächen, was zu einer Reduzierung des lokalen scharfen Kontakts während des Festmachvorgangs beiträgt.
• Der glatte Übergang in den gekrümmten Bereichen sollte beim Gießen, Entgraten und Fertigstellen kontrolliert werden, um Spannungskonzentrationen zu reduzieren und das Seilkontaktverhalten zu verbessern.
• Gussstahl bietet eine robuste Option für Festmacherbeschläge für kleine Schiffe, während Sphäroguss in Betracht gezogen werden kann, wenn Verschleißfestigkeit und Gießstabilität wichtig sind.
• Versionen aus Kupferlegierung oder Edelstahl können für Projekte besprochen werden, die eine verbesserte Korrosionsbeständigkeit oder ein bestimmtes Aussehen erfordern.
• Die verschraubte Verbindung sollte zusammen mit dem Schraubendurchmesser, der Schraubenklasse, dem Korrosionsschutz, der Gegenplatte und der lokalen Deck- oder Schanzkleidverstärkung überprüft werden.
• UT-, MT-, Dimensionsinspektion, Materialrückverfolgbarkeit und FEA-basierte Überprüfung können gemäß den Projektanforderungen arrangiert werden, wenn der Kunde eine Inspektion oder Festigkeitsprüfung spezifiziert.

Benutzerdefinierte Attribute

• Standard: GB 2026 → verwenden, wenn die Spezifikation der Werft oder des Eigners diesen Standard für verschraubte Festmacherklüsen erfordert.
• Installation: Verschraubter Typ für Deck oder Schanzkleid → geeignet, wenn einfache Installation, bequemer Austausch und kompakte Stellfläche erforderlich sind.
• Anwendung: Binnenschiffe und kleine Boote → bestimmt für die Festmachung auf kleinen und mittleren Liegeplätzen, nicht zum Heben.
• Seilgröße: Maximaler Malina-Seildurchmesser bis zu 75 mm in der mitgelieferten Tabelle → endgültigen Seiltyp und -durchmesser vor der Produktion bestätigen.
• Material: Gussstahl / Sphäroguss / Gusskupfer / Bronze-Guss / Guss-Edelstahl → Auswahl je nach Korrosion, Verschleiß, Kosten und Projektanforderungen.
• Oberflächenbehandlung: Sa 2,5 Strahlen + Epoxid-Werkstattgrundierung, verzinkt, poliert oder kundenspezifisch → die Oberflächenmethode hängt vom ausgewählten Material ab.
• Inspektion: UT / MT / Dimensionsprüfung auf Anfrage erhältlich → der Inspektionsumfang sollte vor der Angebotserstellung angegeben werden.
• Kundenspezifische Anpassung: Verfügbar nach Zeichnung oder Muster → nicht standardmäßige Abmessungen, Material, Beschichtung und Zertifizierungsumfang sollten bestätigt werden.

Funktionsweise

Festmacherseil wird um die Klusenhörner geführt → glatte, gekrümmte Kontaktflächen führen und stützen das Seil → Festmachkraft wird durch den gegossenen Körper übertragen → Schrauben und tragende Struktur übertragen die Kraft auf das Deck oder Schanzkleid → regelmäßige Inspektion prüft Schrauben, Beschichtung und Seilkontaktabnutzung

Anwendungen

Binnenschiffe | Kleine Arbeitsboote | Schleppkähne | Hafen-Serviceboote | Marina-Liegeplätze | Deck-Festmachpunkte | Schanzkleid-Festmachpunkte | Ersatzprojekte für kleine Boote | Festmacheranordnungen für Arbeitsboot-Liegeplätze

Zertifizierungen & Vorteile

Zertifikate können gemäß den Projektanforderungen, dem Inspektionsumfang, der Materialrückverfolgbarkeit und dem Genehmigungsverfahren der Klassengesellschaft arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung.

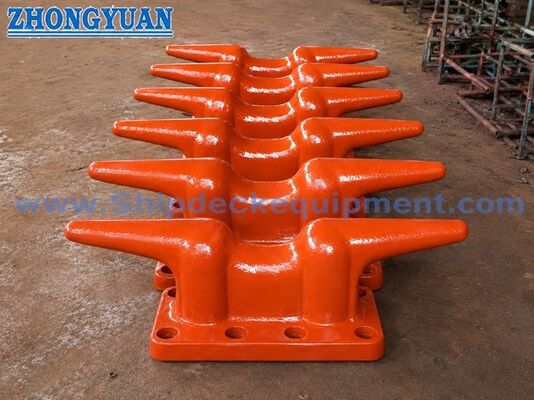

Zeichnung & Fotos

FAQ

F1: Kann diese verschraubte Festmacherklüse sowohl auf dem Deck als auch auf dem Schanzkleid installiert werden?

A1: Ja. Sie kann für die Deck- oder Schanzkleidmontage verwendet werden, wenn die tragende Struktur, die Schraubenanordnung, die Gegenplatte und der verfügbare Installationsplatz geeignet sind. Die endgültige Installation sollte gemäß der Zeichnung des Schiffes oder des Liegeplatzes überprüft werden.

F2: Wie wählt man die richtige Größe aus?

A2: Wählen Sie die Klüse nach dem Standard GB 2026, Seildurchmesser, Material, Installationsposition und verfügbarem Montageplatz aus. Die mitgelieferte Tabelle gibt den maximalen Malina-Seildurchmesser, die Hauptabmessungen und das Gewicht an. Wenn ein Projekt eine definierte Arbeitslast erfordert, sollten die Lastbasis und das Design der verschraubten Verbindung separat bestätigt werden.

F3: Welche Informationen werden vor der Angebotserstellung benötigt?

A3: Bitte bestätigen Sie Standard, Seildurchmesser, Material, Oberflächenbehandlung, Menge, Installationsposition, Schraubenanforderung, Zertifizierungsumfang, Inspektionsanforderung, Lieferziel und erforderliche Lieferzeit. Eine Zeichnung, ein Musterfoto oder ein Foto eines vorhandenen Ersatzteils sind hilfreich.
