Art Co ISO 5894 vertiefte multi Bolzen-Kanaldeckel Marine Outfitting
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
| Dokument: | Marine manhole cover CBT 43...14.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Standards: | ISO 5894:2018 | Material: | Flussstahl, Edelstahl |
|---|---|---|---|
| Prüfung: | hydraulische Druckprüfung | Abmessung: | Standard oder individuell, nach Zeichnung des Kunden |
| Anwendungs-Art: | Wasserdicht, Gasdicht, Öldicht | Typ: | Typ CO, Schrauben, Flush mit Deck |
| Oberflächenbehandlung: | Sandblasen auf S2.5 + eine Schicht Epoxidhandlung, polierter Edelstahl, maßgeschneiderte Oberflächen | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Hervorheben: | Kanaldeckel ISO GB 11628 Marine,GB 11628 Marinekanaldeckel,ISO hob Kanaldeckel |
||
Produkt-Beschreibung

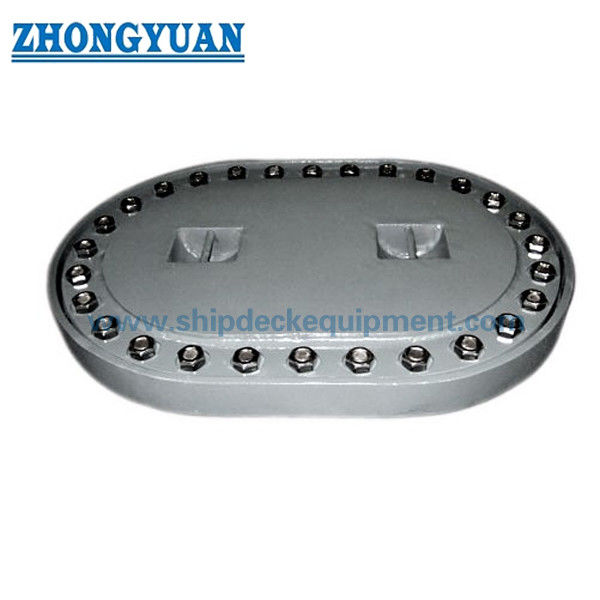

ISO 5894 Typ CO Eingebaute Mehrschrauben-Gaslochabdeckung
Beschreibung:
ISO 5894 Typ CO ist ein eingebautes Deckel ovaler Schacht mit mehreren Schrauben Deckel für Schiffe.Sie ist aus Stahl und kann für verschiedene Schiffe verwendet werden.. Die Schraube besteht aus Edelstahl, und die Mutter kann Edelstahl oder Bronze oder Kupfer sein. Wenn Sie an unseren Produkten interessiert sind, kontaktieren Sie uns bitte für weitere Informationen.
Haupt technische Spezifikation:
- Standard: ISO 5894:2018;
- Material: leichter Stahl, rostfreier Stahl;
- Prüfung: hydraulische Druckprüfung;
- Abmessungen: Standard oder individuell, nach Zeichnung des Kunden;
- Anwendungsart: wasserdicht, gasdicht, öldicht;
- Typ: Typ CO, Schrauben, Flush mit Deck;
- Oberflächenbehandlung: Sandblasen bis S2.5 + eine Schicht Epoxidhalter, poliert, verzinkt, eine maßgeschneiderte Oberflächenbehandlung erhältlich;
- Klassifizierungsbescheinigungen: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Haupttechnische Parameter:
| Nennwert L1 × b1 |
L2 | b2 | L3 | b3 | L4 | b4 | t | Verbindungsmittel Durchmesser |
Verbindungsmittel Zahl |
| 450 × 350 | 570 | 470 | 520 | 420 | 622 | 522 | 6 | M20 | 16 |
| 600 × 400 | 720 | 520 | 670 | 470 | 772 | 572 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 670 | 520 | 772 | 622 | 8 | 20 | |
| 800 × 600 | 920 | 720 | 870 | 670 | 972 | 772 | 12 | 26 | |
| Anmerkung 1 t ist für die Mindestdicke bestimmt, die in der Tabelle nicht angegebenen Dicken können nach der Praxis der Bauherren konstruiert werden | |||||||||
Schlüssel: 1 Schlagplatte, 3 Abdeckungen, 2 Plattenringe, 4 Dichtungen, 5 Griffe, 6 Markierungen, 7 Aufhängeschrauben, 2 × M20
Die Schweißgröße und die Einzelheiten müssen den anerkannten Industriestandards entsprechen.
Die in Klammern (*) angegebenen Abmessungen können angepasst werden. Bei der Auswahl einer in Klammern angegebenen Abmessung darf die Oberseite der Abdeckung einschließlich der Mutter nicht von der Spülfläche herausragen.
HINWEIS: Bei Bedarf kann der Benutzer die Aufschlagschrauben 2 × M20 auswählen.
Anmerkung 2 l 1 х b 1 ist eine freie Öffnung.
ANMERKUNG 3 Der Typ des Griffes kann nach der Praxis des Bauherrn entworfen und geändert werden.
Zeichnung der Norm ISO 5894 Typ CO eingebautes ovales Leitungsloch mit verschraubtem Deckel
