150×350mm Kreuz-Bitt-Bollarde. Kreuzförmige Liegebollarde für das Schiffsdeck.
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
| Dokument: | Marine Cross Bitt Bollard G...88.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Technischer Standard: | Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 au | Nenndurchmesser: | 150 bis 350 mm |
|---|---|---|---|
| Typ: | Typ A und Typ B | Material: | Flussstahl; Edelstahl |
| Gewicht: | 31 bis 204 kg | Oberflächenbehandlung: | Sandblasen auf S2.5 + eine Schicht Epoxidhandlung, polierter Edelstahl, maßgeschneiderte Oberflächen |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS usw. | ||
| Hervorheben: | Kreuzförmige Bollarde Schiffsanlegegeräte,GB 10106 Anlegegeräte für Schiffe |
||
Produkt-Beschreibung
150–350mm Kreuzpoller | Kreuzförmige Festmachpoller für Schiffsdecks
Produktübersicht
Kreuzpoller sind Deckbefestigungen, die zur Sicherung von Festmacherleinen auf Schiffen verwendet werden.
Einzelne Kreuzpoller sind nach GB10106-88 konstruiert und gefertigt und bieten zuverlässige Festmachpunkte für Stahlseile und synthetische Seile.
Sie bieten starke und stabile Festmachpunkte für Stahlseile und synthetische Seile in maritimen Umgebungen.
Schnelle Spezifikationen
Nenndurchmesser: 150–350 mm → Definiert die Größe und Tragfähigkeit des Pollers
Bruchlast: 117–686 kN → Definiert die maximale Festmachfestigkeit
Anwendbares Seil: Stahlseil & Faserseil → Gewährleistet Kompatibilität
Typ: Typ A / Typ B → Definiert die Installationsmethode
Material: Baustahl / Edelstahl → Bietet Festigkeit und Korrosionsbeständigkeit
Gewicht: 31–204 kg → Definiert Handhabungs- und Installationsanforderungen
Standard: GB10106-88 / JIS F2804-76 → Marinekonformität
Oberflächenbehandlung: Sa2.5 + Beschichtung → Verbessert die Korrosionsbeständigkeit
Installation: Geschweißte Basis → Gewährleistet strukturelle Stabilität
Haupttechnische Parameter
| Nenn Durchm. |
Max. Bruch Last von Anwendbar Draht KN (tf) |
Stahlseil Seil |
Synthetisch Faserseil |
Hmp Seil |
H | B | h | D | D1 | D2 | D3 | d |
Gewicht von Typ A & B (Kg) |
|
| 150 | 117(12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | A | 31 |
| B | 33 | |||||||||||||
| 200 | 225(26) | 19.5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | A | 62 |
| B | 66 | |||||||||||||
| 250 | 382(39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | A | 98 |
| B | 105 | |||||||||||||
| 300 | 549(56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | A | 143 |
| B | 153 | |||||||||||||
| 350 | 686(70) | 34.5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | A | 192 |
| B | 204 | |||||||||||||
Auswahlhilfe
Schritt 1 – Nenndurchmesser auswählen → 150–350 mm basierend auf der Festmachlast
Schritt 2 – Bruchlast bestätigen → 117–686 kN für die erforderliche Festigkeit
Schritt 3 – Seiltyp auswählen → Stahlseil oder Faserseil
Schritt 4 – Typ auswählen → Typ A (Deckschweißung) oder Typ B (Liner-Schweißung)
Schritt 5 – Installation bestätigen → Basierend auf der Deckstruktur
Schritt 6 – Material auswählen → Baustahl oder Edelstahl
Struktur & Komponenten
Kreuzarme | Vertikaler Pfosten | Grundplatte | Geschweißte Struktur
Benutzerdefinierte Attribute
Durchmesser: 150–350 mm → Definiert die Größe
Tragfähigkeit: bis zu 686 kN → Definiert die Festmachfestigkeit
Seilkompatibilität: Draht & Faser → Mehrzweckverwendung
Installation: Geschweißt → Strukturelle Stabilität
Material: Stahl / Edelstahl → Haltbarkeit
Oberfläche: Beschichtet oder poliert → Korrosionsbeständigkeit
Standard: GB10106 → Konformität
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung
Benutzerdefinierte Konfiguration & Anfrageleitfaden
Bitte geben Sie Schiffstyp, erforderliche Last, Seiltyp und Installationspräferenz an.
Funktionsweise
Festmacherleinen werden um die Kreuzarme des Pollers gewickelt, was eine sichere Befestigung der Seile ermöglicht. Das kreuzförmige Design verteilt die Last gleichmäßig, um ein sicheres Festmachen zu gewährleisten.
Anwendungen
Schiffsfestmachen | Hafenanlegen | Offshore-Schiffe | Schlepper
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung; einfache Struktur, hohe Festigkeit, zuverlässige Festmachleistung, einfache Installation.
Zeichnungen & Fotos

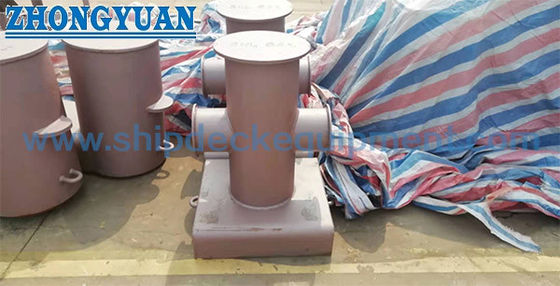

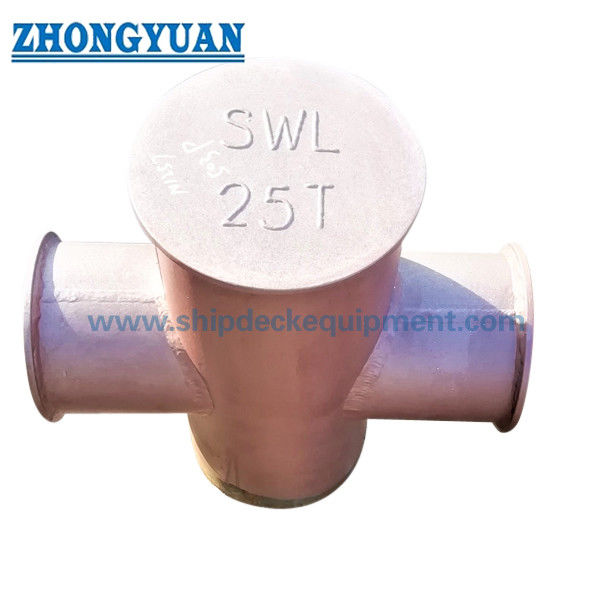

Allgemeine Anordnungszeichnung | Installationsdetails | Produktfotos
Bestellung
MOQ: 1 Einheit | Lieferzeit: 30–60 Tage | Anpassung: Verfügbar
FAQ
F1: Was ist der Unterschied zwischen Typ A und Typ B Kreuzpollern?
A:
- Typ A
→ Direkt auf das Schiffsdeck geschweißt
→ Einfachere Installation
→ Geeignet für Standard-Deckstrukturen - Typ B
→ Auf eine Deckauflage oder Grundplatte geschweißt
→ Bietet zusätzliche strukturelle Unterstützung
→ Geeignet für höhere Lastanforderungen oder verstärkte Deckbereiche
F2: Unter welchen Installationsbedingungen wird Typ B anstelle von Typ A benötigt?
A: Typ B wird typischerweise verwendet, wenn höhere Lasten beteiligt sind oder wenn das Deck durch eine Auflage oder Grundplatte verstärkt werden muss, um die strukturelle Sicherheit zu gewährleisten.
F3: Wie wählt man die richtige Größe des Kreuzpollers aus?
A:
Die Auswahl sollte auf der erforderlichen Festmachlast (kN) und dem Seildurchmesser basieren, gemäß den folgenden Richtlinien:
- Schritt 1 – Festmachlast ermitteln
→ Wählen Sie die Pollergröße basierend auf der erforderlichen Festmachlast und dem Seildurchmesser. - Die Bruchlast des Pollers sollte mit einem ausreichenden Sicherheitsfaktor über der maximal erwarteten Festmachkraft gewählt werden, typischerweise im Bereich von 1,5–2,0, abhängig von den Entwurfsbedingungen und den Anforderungen der Klassifikationsgesellschaft.
- Schritt 2 – Seildurchmesser anpassen
→ Stellen Sie sicher, dass die Pollergröße kompatibel ist mit:- Stahlseildurchmesser
- Synthetischer Faserseildurchmesser
- Schritt 3 – Nenndurchmesser auswählen
Typischer Verweis:- 150–200 mm → kleine Schiffe
- 200–300 mm → mittelgroße Schiffe
- 300–350 mm → große Schiffe
- Schritt 4 – Installationstyp bestätigen
→ Typ A (direkte Schweißung) oder Typ B (verstärkte Basis)
