50 ̊100 mm geneigter Doppelbeet-Bollard. CB/T 169-2011 Typ A Ein-Basis
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Technischer Standard: | CB/T 169-2011 | Nenndurchmesser: | 80 bis 100 mm |
|---|---|---|---|
| Material: | Weichstahl; Edelstahl verfügbar | Gewicht: | 6,4 bis 23,4 kg |
| Oberflächenbehandlung: | Sandblasen auf S2.5 + eine Schicht Epoxidhandlung, polierter Edelstahl, maßgeschneiderte Oberflächen | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS usw. |
| Hervorheben: | Platten-Basis-Bollard,GB 556 Polster,Anlegegeräte für Schiffe mit Plattenbasis |
||
Produkt-Beschreibung
50 ̊100 mm geneigter Doppelbeet-Bollard. CB/T 169-2011 Typ A Ein-Basis
Produktübersicht
CB/T 169-2011 Schweiß-Neigung-Bollard Typ A ist für Leichtfahrzeug-Lageranwendungen ausgelegt.
Die geneigte Doppelpfostenstruktur verbessert die Seilhaltleistung und verhindert, dass das Seil während der Bewegung des Schiffes rutscht.
Es ist für Arbeitsboote, Lastkähne und kleine Schiffe geeignet, bei denen eine kompakte und zuverlässige Verankerung erforderlich ist.
Schnelle Angaben
Standard: CB/T 169-2011 → Ersetzt GB556
Anwendungsbereich: Anlegen von Binnen- und Kleinfahrzeugen → Kompakt und effizient
Typ: Typ A (eine einzige Unterlage) → Kompakte Struktur
Nenndurchmesser: 50×100 mm → Seilverträglichkeit
SWL: 8,5-14,5 kN → Leichtlastbereich
Material: Kohlenstoffstahl / Edelstahl → Festigkeit und Korrosionsbeständigkeit
Struktur: Neigung doppelt bitt → rutschfeste Seilhalter
Oberfläche: Sa2,5 + Epoxidbeschichtung → Schutz für die Seefahrt
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter (CB/T 169-2011 Typ A)
| Nenntag | SWL kN | 6x24 | 6x37 | Natürlicher Seilkreis | Synthetische Dia | D | D1 | H | L1 | L2 | t | Basis L | B | h | t1 | k |
Gewicht Weigerung |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
Logik des Ingenieurdesigns
Ladeübertragungsweg: Seil → Polster → Grundplatte → Deck.
Neigungspfosten erhöhen die Reibung und verringern den Schlupf des Seils.
Die Struktur ist für leichte Liegepunkte optimiert.
Warum ein geneigtes Bollard-Design?
Verhindert, dass das Seil rutscht → Sicheres Anlegen
Verbessert das Halten → Stabile Seilsteuerung
Verringert versehentliche Freisetzung → Zuverlässiger Betrieb
Struktur
Neigungen. Oberplatte. Unterplatte. Rippenplatte.
Benutzerdefinierte Attribute
Neigungspfosten → Rutschsicherung
Kompaktes Fundament → Platzersparnis
Glatte Oberfläche → Schützt das Seil
Schweißgefertigung → Zuverlässige Festigkeit
Auswahlführer
Schritt 1 Auswahl von A50 / A75 / A100 → basierend auf SWL
Schritt 2 Bestätigen Sie die Seilgröße → Aus der Tabelle
Schritt 3 Bestätigen Sie die Installation → Deckschweißen
Schritt 4 Bestätigen Sie Beschichtung und Zertifizierung
Wenn Sie sich nicht sicher sind, wie Sie wählen, kontaktieren Sie uns.
Anhaltspunkte für Anfragen
Angaben zur Seilgröße, SWL, Schiffstyp, Menge und Bescheinigung.
Wie es funktioniert
Seilumrüstung um geneigte Pfosten → Reibungssteigerungen → Lastübertragungen zum Deck → stabile Verankerung.
Anwendungen
Arbeitsboote. Kleine Schiffe. Lastkahnen.
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Zeichnung und Fotos

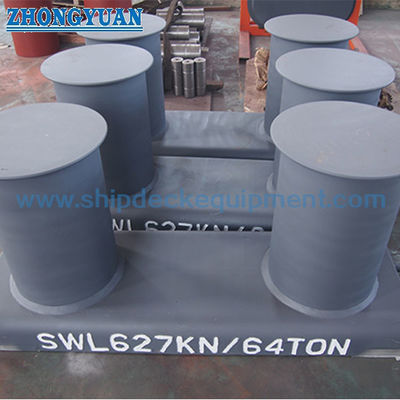

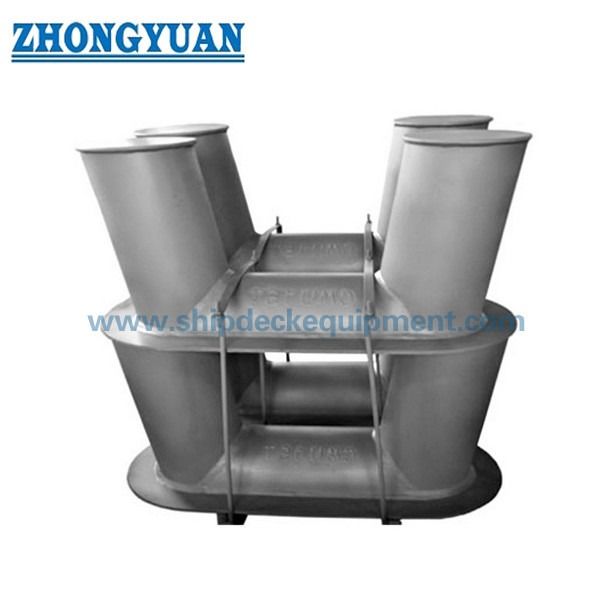

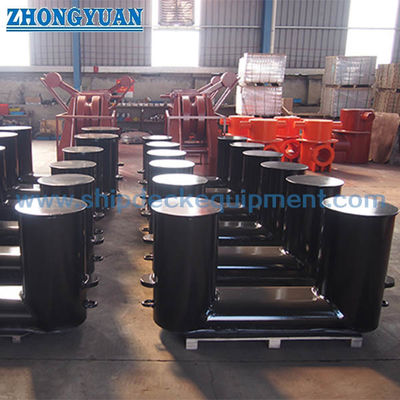

Zeichnung der allgemeinen Anordnung und Produktfotos
Bestellung
Geben Sie an: Typ A. Größe. Material. Beschichtung.
Häufig gestellte Fragen
F1: Was ist ein Typ A-Bollard?
A: Leichte Ausführung im Rahmen des CB/T 169 mit kompakter Struktur.
F2: Warum geneigt?
A: Verhindert, dass das Seil rutscht.
F3: Wie wählen Sie aus?
A: Basierend auf Seilgröße und SWL.
