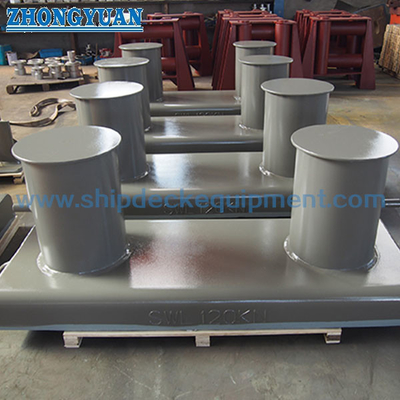

Art GB/T 554-2008 ein Schiffs-breite niedrige Doppeltes Bitts-Doppelpoller versenden das festmachen der Ausrüstung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Technischer Standard: | GB554-2008 | Materialien: | C-Mangan Stahl, Edelstahl, kann legierten Stahl für Eisbrecher auch liefern |
|---|---|---|---|
| Nenndurchmesser: | 100 bis 800mm | Gewicht: | 19 zu 3071kg |
| Oberflächenbehandlung: | Sandstrahlen zu S2.5 + eine Schicht der Epoxidgeschäftszündkapsel, galvanisierte, polierte, kundenge | SWL-Strecke: | SWL-Strecke: 29KN-, 981KN |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS usw | ||
| Markieren: | Schiffsdoppelpoller GB/T 554-2008,Art a-Schiffsdoppelpoller,Marinedoppelpoller GB/T 554-2008 |
||
Produkt-Beschreibung

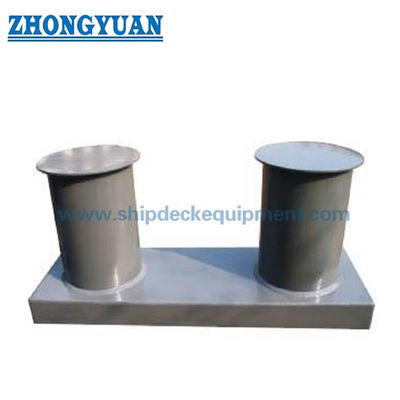

Art GB/T 554-2008 ein Schiffs-breite niedrige Doppeltes Bitts-Doppelpoller versenden das festmachen der Ausrüstung
Beschreibung:
Art a-Schiffspoller GB/T 554-2008 ist ein gewöhnlicher doppelter bitts Schiffspoller mit einer Basis. Wir liefern auch andere Arten Standard-GB/T 554-96bollards: Art B eingefügt, Art einfacher Schiffspoller C, Art d-einzelner Querschiffspoller, Art e-Doppelkreuzschiffspoller. Andere Arten Schiffspoller wie Schiffspoller GB/T10106-88, Schiffspoller DIN82607-1995, CVI-Schiffspoller, Dockschiffspoller etc. sind verfügbar.
Technische hauptsächlichspezifikation:
- Technischer Standard: GB554-2008;
- Materialien: C-Mangan Stahl, Edelstahl, kann legierten Stahl für Eisbrecher auch liefern.
- Nenndurchmesser: 100 bis 800mm;
- Gewicht: 19 zu 3071kg;
- Oberflächenbehandlung: Sandstrahlen zu S2.5 + eine Schicht Epoxidgeschäftszündkapsel, Spiegel oder Satin poliert, polierte, galvanisierte, kundengebundene Oberflächenbehandlung verfügbar.
- SWL-Strecke: 29KN-, 981KN.
- Einstufungsbescheinigungen: CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, etc.
Technischer hauptsächlichparameter:
| Nominaler Durchmesser. |
SWL kN |
Stapel-Maße | ||||||||||||||||
| D | D1 | h1 | h2 | H | H1 |
t ≥ |
T1 ≥ |
T2 | ||||||||||
| 100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
| 125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
| 160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
| 200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
| 250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
| 315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
| 355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | L 2 | |||||||||
| 400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
| 450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
| 500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
| 560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
| 630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
| 710 | 804 | 712 | 840 | 220 | 14 | L 291 | 1050 | 25 | 24 | |||||||||
| 800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
| Nominaler Durchmesser. | Basment |
Gewicht Kilogramm |
||||||||||||||||
| B |
h ≥ |
L | L | R |
T3 ≥ |
Versteifung | k | |||||||||||
| 100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6×40 | 4 | 19 | ||||||||
| 125 | 315 | 195 | 60 | 100 | 540 | 6×50 | 29 | |||||||||||
| 160 | 400 | 225 | 70 | 145 | 670 | 20 | 6×60 | 45 | ||||||||||
| 200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8×70 | 6 | 80 | ||||||||
| 250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10×80 | 8 | 1 41 | ||||||||
| 3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12× 105 | 10 | 264 | ||||||||
| 355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13×l20 | 358 | |||||||||
| 400 | 1 000 | 550 | 160 | 400 | 1 630 | 45 | 14 | 14 ×135 | 499 | |||||||||
| 450 | 1 130 | 620 | 170 | 450 | 1 840 | 50 | 16 | 16×145 | 12 | 680 | ||||||||
| 500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1,8 | 18×l60 | 911 | |||||||||
| 560 | L 380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20×l75 | 14 | 1 208 | ||||||||
| 630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22×190 | 1 601 | |||||||||
| 710 | 1 750 | 960 | 260 | 710 | 2 840 | 80 | 24 | 24×220 | 16 | 2 252 | ||||||||
| 800 | 2 000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
| Hinweis: Die Masse wird entsprechend dem niedrigen Höhengleichgestellten zu H. berechnet. | ||||||||||||||||||
Das Zeichnen von Art GB/T 554-2008 ein Schiffs-breite niedrige Doppeltes Bitts-Doppelpoller versenden das festmachen der Ausrüstung
