Gussstahl-Einzelrollen-Fender mit Staubschutz für Schiffsmuster | CB/T 3861-2011 Typ A

Gussstahl-Einzelrollen-Fischauge mit Staubschutz für Schiffsverankerung | CB/T 3861-2011 Typ A

Produktübersicht

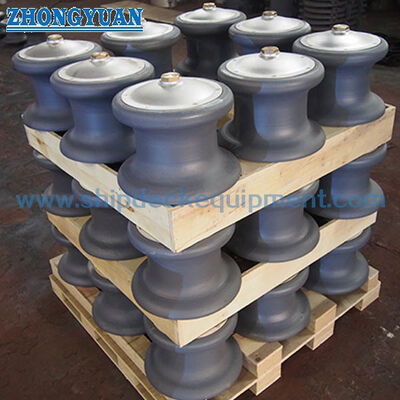

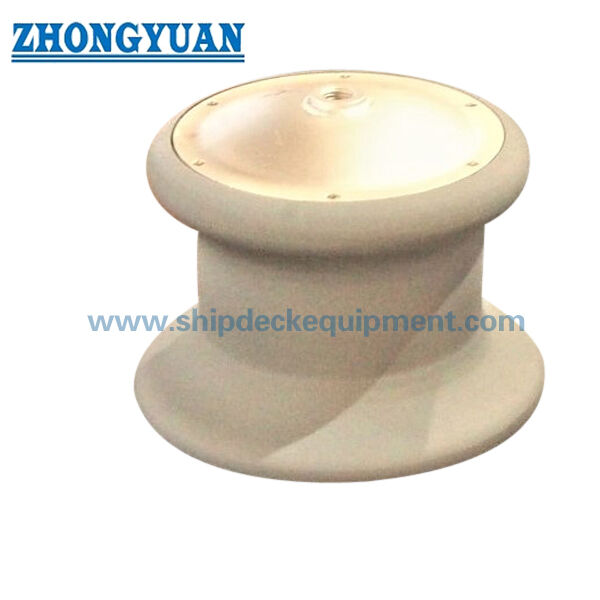

Das Einzelrollen-Fischauge mit Staubschutz nach CB/T 3861-2011 Typ A ist eine Führung für Schiffsmolinen, die eine vertikale Rolle ohne Sockel verwendet. Es wird verwendet, um Faserseile oder Stahlseile an Deck- oder Schanzkleid-Verankerungspositionen zu führen, wo der Seilwinkel eine kontrollierte Umlenkung mit reduziertem Gleitkontakt erfordert. Zwei oder drei Einzelrollen können auch als eine Gruppe angeordnet werden, wenn das Verankerungslayout die Seilführung aus verschiedenen Richtungen erfordert.

Diese Seite konzentriert sich auf die Laufqualität der Gussstahlrolle, der Welle und der Kupferbuchse, den Schmierungszustand und die Schutzfunktion der oberen Staubschutzhaube. Das Fischauge sollte nach Rollendurchmesser, SWL, Seiltyp, Seildurchmesser, Installationsposition, Seilführungsrichtung, Schiffsstruktur, Oberflächenbehandlung und Zertifikatsanforderung ausgewählt werden. Es ist eine Verankerungsseilführung und sollte nicht als Hebezeug behandelt werden.

Schnelle Spezifikationen

• Standard und Typ: CB/T 3861-2011 Form A / Typ A → Einzelrollen-Fischauge mit Staubschutz für die Führung von Schiffsmolinen.
• Rollendurchmesserbereich: 100–450 mm → deckt kleine bis große Verankerungsseilführungen gemäß Schiffsanordnung ab.
• SWL-Bereich: 54–617 kN → Grundlage für die Produktauswahl; es sollte nicht mit der Seilbruchlast verwechselt werden.
• Referenzseilbereich: Faserseil 28–80 mm und 6×37 Stahlseil 12,0–44,0 mm → hilft bei der Abstimmung des Seildurchmessers mit der Rollengröße.
• Rollenanordnung: Einzelrolle ohne Sockel → zwei oder drei Rollen können als Gruppe verwendet werden, wenn der Seilweg eine Mehrwinkel-Führung erfordert.
• Laufkomponenten: Gussstahlrolle, starke Welle, Kupferbuchse und Schmier Schnittstelle → unterstützt flexible Rotation und reduziert Seilreibung.
• Staubschutz: Obere Schutzabdeckung über der Rollenanordnung → hilft, die direkte Exposition der oberen Wellen- und Buchsenbereiche gegenüber Salznebel, Schmutz und Korrosion zu reduzieren.
• Oberflächenbehandlung: Sa 2,5 Sandstrahlen + Epoxid-Werkstattgrundierung, verzinkt, poliert oder kundenspezifische Ausführung → Endbeschichtung gemäß Projektanforderung.

Haupttechnische Parameter

Hauptauswahldaten der Webseite für CB/T 3861-2011 Typ A Einzelrollen-Fischauge mit Staubschutz. Abmessungen in mm, sofern nicht anders angegeben.

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie CB/T 3861-2011 Form A / Typ A und den erforderlichen Rollendurchmesser von 100 bis 450 mm gemäß der Verankerungsanordnung des Schiffes.

Schritt 2: Bestätigen Sie den Seiltyp, den Durchmesser des Faserseils oder des 6×37 Stahlseils und die Projektlastbasis. Behandeln Sie die Seilbruchlast nicht als SWL des Fischauges ohne Designprüfung.

Schritt 3: Bestätigen Sie, ob das Projekt eine Einzelrolle, eine Zwei-Rollen-Gruppe oder eine Drei-Rollen-Gruppe benötigt, einschließlich Seilführungsrichtung, Installationsposition und verfügbarem Platz.

Schritt 4: Bestätigen Sie die Materialanforderung für Rolle, Welle, Staubschutz und Kupferbuchse. Die endgültige Materialgüte und Rückverfolgbarkeit sollten der Bestellspezifikation folgen.

Schritt 5: Bestätigen Sie die Oberflächenbehandlung: Sa 2,5 Sandstrahlen + Epoxid-Werkstattgrundierung, verzinkte Oberfläche, polierte Edelstahloberfläche oder andere spezifizierte Beschichtungssysteme.

Schritt 6: Bestätigen Sie den Zertifikatsumfang vor der Angebotserstellung: Herstellerzertifikat, Materialzertifikat, Klassenzertifikat, Zeugeninspektion oder andere projektspezifische Inspektionsanforderungen.

Schritt 7: Geben Sie Menge, Schiffstyp, Installationszeichnung oder Referenzfoto, Lieferziel und erforderliche Lieferzeit an.

Struktur

Obere Staubschutzhaube | Gussstahlrolle | Vertikale Welle | Kupferbuchse | Schmier Schnittstelle | Glatter Seilkontaktradius | Einzelrolle ohne Sockel | Projektspezifische Montageanordnung

Vorteile von Guss, Welle & Schmierung

• Die Konstruktion der Gussstahlrolle konzentriert sich auf kontrollierte Gussqualität, Maßgenauigkeit und eine glatte Seilkontaktfläche für die Führung von Verankerungsseilen.
• Die Rolle sollte sich frei um die Welle und die Kupferbuchse drehen. Flexible Rotation reduziert die Gleitreibung im Seilkontaktbereich und hilft, den Verschleiß der Seiloberfläche während des Verankerungsbetriebs zu begrenzen.
• Wellenfestigkeit, Buchsenspiel und Wellen-Buchsen-Passung sind wichtig für eine stabile Rotation unter wechselnden Seilwinkeln. Die endgültigen Wellen- und Buchsendetails sollten durch die Projektzeichnung oder die Standardanforderung bestätigt werden.
• Eine spezifizierte Kupferlegierungsbuchse kann gemäß den Projektanforderungen geliefert werden, was zu einer stabilen Lagerkontakt und praktischen Wartungszugänglichkeit beiträgt, wenn die Schmierung ordnungsgemäß angewendet wird.
• Die obere Staubschutzhaube hilft, direkten Salznebel, Regenwasser, Staub und Deckkontaminationen, die in den oberen Laufbereich eindringen, zu reduzieren, was zu einer besseren Korrosionsbeständigkeit und längeren Wartungsintervallen beiträgt.
• Der Schmierungszustand sollte während des Betriebs aufrechterhalten werden. Eine ordnungsgemäße Schmierung hilft, ein Festfressen der Rolle zu verhindern und reduziert das Risiko von Seilschäden, die durch eine nicht drehende Rolle verursacht werden.
• Das Einzelrollen-Design ohne Sockel ermöglicht es Werften oder Konstrukteuren, zwei oder drei Einheiten in einer Anordnung zu kombinieren, wenn der Verankerungsseilweg eine Führung aus mehreren Richtungen erfordert.

Benutzerdefinierte Attribute

• Standard: CB/T 3861-2011 → wird verwendet, wenn die Schiffszeichnung oder die Spezifikation der Werft ein CB/T 3861 Typ A Rollen-Fischauge mit den entsprechenden Abmessungen erfordert.
• Typ: Form A / Typ A → Einzelrollen-Fischauge mit oberer Staubschutzhaube und ohne Sockel.
• Rollen-Nr.: Einzelrolle → kann allein oder in Kombination mit zwei oder drei Rollen je nach Seilführungsrichtung verwendet werden.
• Rollendurchmesser: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → Auswahl nach Seildurchmesser, SWL und Installationsplatz.
• SWL: 54–617 kN → angegebener Betriebslastwert für die Auswahl des Fischauges; Seilbruchlast, Prüflast und Projekt-Sicherheitsfaktor sind separat zu behandeln.
• Materialien: Baustahl, C-Mn-Stahl, Edelstahl, Gussstahl oder Sphäroguss → endgültige Materialgüten für Rolle, Welle, Buchse und Abdeckung sind vor der Produktion zu bestätigen.
• Kupferbuchse: Verfügbar gemäß Projektanforderung → Materialgüte, Nutdesign und Schmierungsdetails sind bei Bedarf zur Inspektion zu bestätigen.
• Staubschutz: Obere Abdeckung für die Rollenanordnung → hilft, den oberen Wellen- und Buchsenbereich vor maritimer Umwelteinwirkung zu schützen.
• Oberflächenbehandlung: Sa 2,5 Sandstrahlen + eine Schicht Epoxid-Werkstattgrundierung, verzinkt, poliert oder kundenspezifische Behandlung → Endfinish folgt den Anforderungen an Schiffsanstrich oder Korrosionsschutz.
• Kundenspezifische Anpassung: Verfügbar → nicht standardmäßige Materialien, Beschichtungen, Inspektionen oder Zeichnungsanpassungen sollten gegen Projekt- und Klassenanforderungen geprüft werden.

Funktionsweise

Verankerungsseil nähert sich dem Fischauge → Seil berührt die glatte, rotierende Rolle → Rolle dreht sich um Welle und Kupferbuchse → Schmierung reduziert Wellen-Buchsen-Reibung → Staubschutz schützt den oberen Laufbereich → Seilrichtung wird mit reduziertem Seiloberflächenverschleiß geführt

Anwendungen

Schiffsverankerungsstationen | Deckseilführung | Schanzkleid-Seilführungen | Schlepper | Arbeitsboote | Frachtschiffe | Tanker | Massengutfrachter | Neubauprojekte | Reparatur- und Ersatzprojekte

Zertifizierungen & Vorteile

Zertifikate können gemäß Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Zulassungsverfahren der Klassengesellschaft arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Hersteller-Prüfzertifikat.

Zeichnung & Fotos

FAQ

F1: Wie wählt man den richtigen Rollendurchmesser aus?

A1: Wählen Sie den Rollendurchmesser gemäß Seiltyp, Seildurchmesser, SWL-Anforderung, Seilführungsrichtung, Installationsplatz und der Verankerungsanordnung des Schiffes. Bei Gruppenanordnungen sollte auch die relative Position jeder Rolle bestätigt werden.

F2: Warum sind Welle, Kupferbuchse und Schmierung wichtig?

A2: Diese Teile beeinflussen, ob sich die Rolle unter Seilkontakt frei dreht. Eine gut abgestimmte Welle und Kupferbuchse mit ordnungsgemäßer Schmierung können die Gleitreibung reduzieren, die Oberfläche des Verankerungsseils schützen und das Risiko eines Festfressens der Rolle während des Betriebs verringern.

F3: Können Klassenzertifikate mit diesem Fischauge geliefert werden?

A3: Klassenzertifikate oder Zeugeninspektionen können gemäß dem Bestellumfang und den Projektanforderungen arrangiert werden. Die erforderliche Klassengesellschaft, Materialrückverfolgbarkeit, Inspektionspunkte und der Zertifikatstyp sollten vor der Angebotserstellung bestätigt werden.
