Marine 4-Rollen-Universal-Seilführung für Schiffsfestmacherseilführung | JIS F 2026 Typ A

Produktübersicht

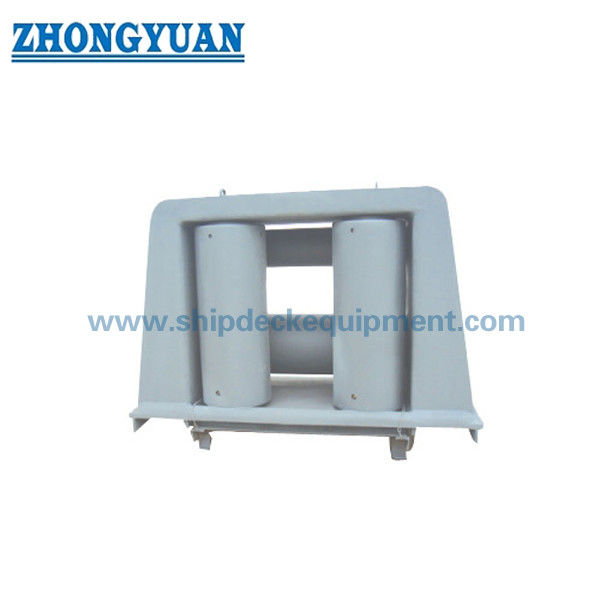

Marine 4 Roller Universal Fairlead ist eine Standard-Rollenführung, die zum Festmachen von Schiffen und zur Seilführung an Deck verwendet wird. Es verwendet zwei vertikale Rollen und zwei horizontale Rollen, um Seile aus unterschiedlichen Richtungen zu führen, die direkte Reibung zwischen dem Seil und der Deckstruktur zu reduzieren und zum Schutz der Seiloberfläche beim An- und Festmachen beizutragen.

Im Vergleich zu einer 3-Rollen-Seilführung bietet die 4-Rollen-Anordnung eine vollständigere horizontale und vertikale Seilführung. Im Vergleich zu 5-, 7- oder 9-Rollenführungen ist es nach wie vor eine standardmäßigere, gebräuchlichere und kostenkontrolliertere Lösung für allgemeine Schiffsdeckanordnungen, Werftersatzprojekte und routinemäßige Festmacherpositionen. Diese Seite basiert auf den Daten von JIS F 2026-1980 Typ A, die für Universal-Kabelführungen mit vier Rohrrollen und horizontalen Rollen bereitgestellt werden.

Kurzspezifikationen

• Produkttyp: 4-Rollen-Universal-Seilführung → Standard- und gängige Rollenführung für die allgemeine Schiffsfestmacherseilführung.

• Standard und Typ: JIS F 2026-1980 Typ A → geeignet, wenn die Projektzeichnung diese japanische Standardkonfiguration erfordert.

• Rollenanordnung: 2 vertikale Rollen + 2 horizontale Rollen → sorgt für Seilführung aus verschiedenen Deckrichtungen, ohne dass das Produkt als komplexer Hochleistungstyp mit mehreren Rollen beschrieben wird.

• Nennrollendurchmesser: 140 bis 315 mm → Auswahl entsprechend Seildurchmesser, Deckanordnung und Schiffsanlegezeichnung.

• Referenz-Drahtseildurchmesser: 18 bis 42,5 mm → wird für die Erstauswahl verwendet und muss anhand des Anlegeplans des Schiffes überprüft werden.

• Ungefähres Gewicht aus der Tabelle: 184 bis 1232 kg → nützlich für die Hebeplanung, Verpackung, Fracht- und Werftabfertigungsüberprüfung.

• Materialoptionen: C-Mn-Stahl, Weichstahl oder Edelstahl → Das endgültige Material sollte der Projektspezifikation und den Klassenanforderungen entsprechen.

• Oberflächenbehandlung: Strahlen auf Sa2,5 + Epoxid-Werkstattgrundierung, poliert, verzinkt oder kundenspezifisches Finish → Endbeschichtung sollte zum Schiffsanstrichsystem passen.

Wichtigste technische Parameter

Hauptwebseitenparameter für JIS F 2026 Typ A 4-Rollen-Universalseilführung. Sofern nicht anders angegeben, sind die Abmessungen in mm angegeben. Einige Werte in der bereitgestellten Tabelle erfordern offenbar eine Zeichnungsbestätigung und sind im Backend-Bereich markiert.

* L1-Werte für Nenndurchmesser. 200 und 315 werden wie geliefert kopiert und sollten vor der Verwendung in der Produktion anhand der ursprünglichen JIS-Zeichnung oder GA-Zeichnung bestätigt werden.

Auswahl- und Anfrageleitfaden

• Schritt 1: Bestätigen Sie den Produkttyp als JIS F 2026 Typ A 4-Rollen-Universalseilführung, nicht als 3-Rollen-, 5-Rollen- oder 9-Rollen-Typ.

• Schritt 2: Wählen Sie den Nennrollendurchmesser entsprechend dem Drahtseildurchmesser, dem Seilsteigungswinkel, der Windenposition, der Decköffnung und der Zeichnung der Ankeranordnung.

• Schritt 3: Bestätigen Sie die Belastungsbasis sorgfältig: Erforderliche Traglast, Seil-MBL, Konstruktionssicherheitsfaktor und Klassenkommentare sollten anhand der Projektzeichnung überprüft werden. Behandeln Sie die Seilbruchlast nicht als Produkt-SWL.

• Schritt 4: Bestätigen Sie die Struktur und die Installationsanforderungen, einschließlich des geschweißten oder verschraubten Fundaments (falls angegeben), der Deckverstärkung, des Rolleninspektionsraums und des Zugangs zur Schmierung.

• Schritt 5: Bestätigen Sie Material, Rollenmaterial, Wellen-/Buchsen-/Lageranforderungen, Oberflächenbehandlung, Beschichtungssystem und Korrosionsumgebung.

• Schritt 6: Geben Sie Menge, Schiffstyp, Installationsposition, Zertifikatsanforderung, Bestimmungsort, erforderliche Lieferzeit, Zeichnung und Referenzfotos an, falls verfügbar.

Struktur

Geschweißter Stahlrahmen | Zwei vertikale Rollen | Zwei horizontale Rollen | Rollenwellen | Buchsen-/Lagerposition | Rollenoberfläche mit Seilkontakt | Basisfundament | Marine-Beschichtungsoberfläche

Design-/Engineering-/Qualitätsvorteile

• Die standardmäßige 4-Rollen-Anordnung bietet eine vollständigere Seilführung als die einfache 3-Rollen-Anordnung, während die Struktur einfacher bleibt als bei 5-, 7- oder 9-Rollen-Seilführungen.

• Horizontale und vertikale Rollen helfen bei der Führung des Seils aus den üblichen Deckrichtungen und reduzieren die direkte Reibung an festen Stahlkanten.

• Rollenoberflächenbeschaffenheit, Wellenausrichtung und freie Rotation sind wichtige Kontrollpunkte zur Reduzierung des Seilverschleißes beim Festmacherbetrieb.

• Die Struktur eignet sich für allgemeine Schiffsliegeplätze, Windenseilführungspositionen und Werftersatzprojekte, bei denen eine standardmäßige Universal-Fairlead erforderlich ist.

• Inspektions-, Schmier- und Wartungszugang sollten bei der Gestaltung der Anordnung berücksichtigt werden, um sicherzustellen, dass sich die Rollen während des Betriebs reibungslos drehen.

• Die Oberflächenbehandlung kann an die Beschichtungsspezifikation der Werft angepasst werden, einschließlich Shop-Primer, Marine-Decklack, verzinktem Finish oder Edelstahl-Finish, sofern angegeben.

Benutzerdefinierte Attribute

• Standard: JIS F 2026-1980 → verwenden, wenn die Werftzeichnung oder -spezifikation japanische Standard-Fairlead-Abmessungen erfordert.

• Typ: Typ A → Vierrohr-Rollen-Universalseilführung mit horizontalen Rollen gemäß der mitgelieferten Produktbeschreibung.

• Rollenanzahl: 4 Rollen → Standard-Universalkonfiguration für gängige Festmacherpositionen.

• Rollenanordnung: 2 vertikale + 2 horizontale Rollen → unterstützt die Seilführung aus verschiedenen Deckrichtungen.

• Nennrollendurchmesser: 140 / 160 / 180 / 200 / 250 / 315 mm → Auswahl nach Seildurchmesser, Einbauraum und Behälterzeichnung.

• SWL: Muss durch Projektzeichnung bestätigt werden → Lastterminologie muss vor Angebot und Produktion bestätigt werden.

• Material: C-Mn-Stahl, Weichstahl oder Edelstahl → Das endgültige Material folgt den Kaufspezifikationen und den Prüfanforderungen.

• Lagertyp: Buchse, Lager oder selbstschmierendes Lager optional → sollte je nach Wartungswunsch und Betriebszustand bestätigt werden.

• Oberflächenbehandlung: Sa2,5-Strahlen + Epoxid-Werkstattgrundierung, poliert, verzinkt oder kundenspezifische Beschichtung → Das endgültige System folgt den Spezifikationen für die Schiffslackierung.

• Zertifikatsanforderung: Je nach Projektanforderung verfügbar → Der Umfang des Klassenzertifikats unterliegt der Bestellung, dem Inspektionsplan und dem Klassengenehmigungsverfahren.

Wie es funktioniert

Das Seil verlässt die Winden- oder Festmacherposition. → Das Seil berührt je nach Steigungswinkel die horizontale oder vertikale Rolle. → Die Rollen drehen sich, um die Gleitreibung zu verringern. → Die Seilrichtung wird über die Deckanordnung geführt. → Die Last wird auf das Fundament und die Deckstruktur übertragen

Anwendungen

Schiffsanlegesystem | Deckseilführung | Anlegevorgang | Windenseilführung | Stückgutschiff | Massengutfrachter | Containerschiff | Schlepper | Arbeitsboot | Bagger | Kranschiff | Stapelboot | Reparaturprojekt für die Werft

Zertifizierungen und Vorteile

Zertifikate können je nach Projektanforderung, Prüfumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassifikationsgesellschaft zusammengestellt werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat.

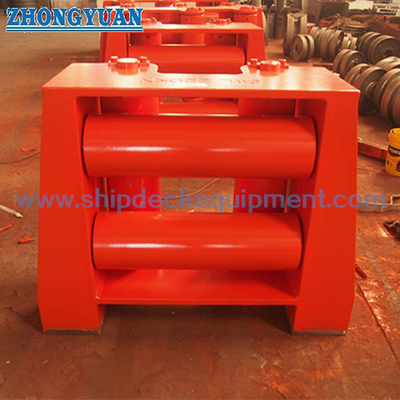

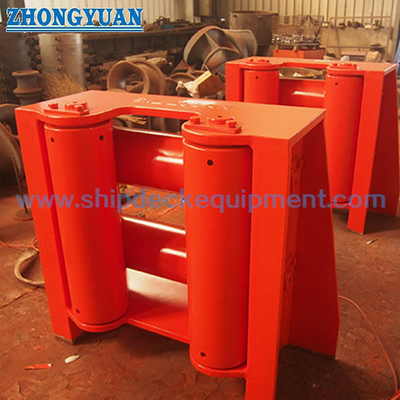

Zeichnungen und Fotos

FAQ

Frage 1: Was unterscheidet eine 4-Rollen-Flügelführung von einer 3-Rollen-Flügelführung?

A1: Eine 4-Rollen-Seilführung kombiniert normalerweise vertikale und horizontale Rollen, so dass das Seil eine vollständigere Führung erhält als bei einer einfachen 3-Rollen-Anordnung. Es eignet sich für übliche Anlegepositionen an Deck, bei denen das Seil aus verschiedenen Richtungen herangeführt werden kann.

F2: Wann sollte ein 4-Rollen-Typ anstelle von 5-, 7- oder 9-Rollen-Fairleads gewählt werden?

A2: Wählen Sie den 4-Rollen-Typ, wenn das Schiff eine standardmäßige, gängige und kostenkontrollierte Universalführung für die routinemäßige Führung des Festmacherseils benötigt. Wählen Sie 5, 7 oder 9 Rollentypen nur dann aus, wenn der Seilweg, der Steigungswinkelbereich oder die Schiffsanordnung eine komplexere Anordnung der Mehrrollenführung erfordern.

F3: Kann der SWL anhand dieser Tabelle ermittelt werden?

A3: Nein. Die mitgelieferte Tabelle enthält Abmessungen, Referenzdurchmesser des Drahtseils, Öffnungsgröße und Gewicht. Die Traglast oder die Lastbasis sollten vor dem Angebot oder der Produktion durch Projektzeichnung, Seil-MBL, Sicherheitsfaktor und Klassenanforderung bestätigt werden.
