2 & 3 Rollen Universal Fairlead für das Anlegen von Schiffen

2 & 3 Rollen Universal-Belegrolle für Schiffsfestmachung | JIS F 2020-1979 Typ A/B1/B2

Produktübersicht

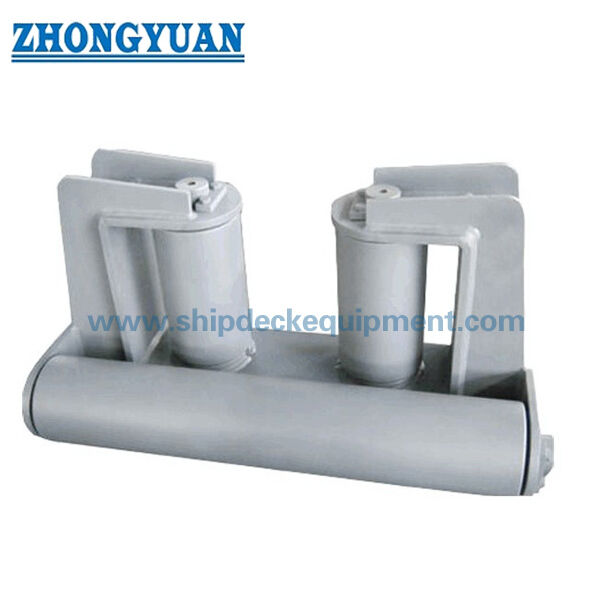

Die JIS F 2020-1979 kleine Stahlblech-Deckendrolle ist eine kompakte Rollen-Belegrolle, die für die Seilführung beim Festmachen von Schiffen, beim Frachtumschlag und beim Beiboot-Handling verwendet wird. In der internationalen Einkaufssprache werden Produkte dieser Art auch häufig als 2-Rollen- oder 3-Rollen-Universal-Belegrollen bezeichnet. Der Standard definiert drei Anordnungen: Typ A verwendet zwei vertikale und eine horizontale Rolle; Typ B1 verwendet eine vertikale und eine horizontale Rolle; Typ B2 ist die gespiegelte Anordnung von Typ B1.

Die ursprüngliche JIS-Konfiguration verwendet Rollen mit einem Durchmesser von ca. 76,3 mm. Größere Versionen mit 101, 135 und 168 mm in der gelieferten Produktreihe sollten als projektspezifische vergrößerte Konfigurationen und nicht als Standard-JIS F 2020-Größen behandelt werden. Für Ersatz- oder Neubauanfragen sollte der Käufer daher vor der Produktion die erforderliche Anordnung Typ A/B1/B2, den Seilweg, die Einbaugeometrie, die genehmigte Zeichnung, das Material und die Projektlastbasis bestätigen.

Schnelle Spezifikationen

• Produkttyp: 2-Rollen / 3-Rollen Deckend-Belegrolle → kompakte Seilführungsanordnung für Deckkanten- und Schiffsseiten-Seilführungen.

• Standard: JIS F 2020-1979 → offizieller Standardname ist Stahlblech-Deckendrollen (kleine Größe).

• Typ A: 3 Rollen, 2 vertikal + 1 horizontal → Standard-Drei-Rollen-Konfiguration.

• Typ B1 / B2: 2 Rollen, 1 vertikal + 1 horizontal → Typ B2 spiegelt die B1-Vertikalrollen- und Klauenanordnung.

• Standard-Rollendurchmesser: ca. 76,3 mm → ursprüngliche JIS-Konfiguration; größere Versionen mit 101 / 135 / 168 mm erfordern eine Bestätigung der Projektzeichnung.

• Referenzberechnete Masse: Typ A 20,6 kg; Typ B1 / B2 17,7 kg → Standard-Referenzwerte für die ursprüngliche Konfiguration.

• Standard-Materialbasis: SS41 Stahl Hauptstruktur, SGP oder STPG38 Rollenrohr, BC6 Bronze oder YBsC2 Messinggussbuchse → moderne Äquivalente erfordern Projektgenehmigung.

• Inspektionsgrundlage: Sichtprüfung, Maßhaltigkeit und reibungslose Rollenfunktion → wichtige Prüfungen vor dem Versand.

Haupttechnische Parameter

Referenz der JIS F 2020-1979 Standardkonfiguration:

Projektspezifische vergrößerte Größenangaben für diese Produktreihe:

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie Typ A, Typ B1 oder Typ B2 anhand der Schiffszeichnung. Typ A ist die 3-Rollen-Form; Typ B1 und B2 sind 2-Rollen-Spiegelanordnungen.

Schritt 2: Bestätigen Sie die Seilinformationen, einschließlich Seiltyp, Seildurchmesser, normale Führungsrichtung und Deckkantenroute. Leiten Sie die zulässige Arbeitslast (SWL) der Belegrolle nicht vom Rollendurchmesser ab.

Schritt 3: Bestätigen Sie die Standard- oder vergrößerte Konfiguration. Die ursprüngliche JIS-Anordnung verwendet Rollen mit ca. 76,3 mm Durchmesser; vergrößerte Versionen mit 101 / 135 / 168 mm erfordern eine genehmigte Projektzeichnung.

Schritt 4: Bestätigen Sie die Einbauposition, den verfügbaren Platz, die Fundament-/Schweißanordnung, die lokale Deckverstärkung und den Zugang für Rolleninspektion und Schmierung.

Schritt 5: Bestätigen Sie Materialgüten oder genehmigte moderne Äquivalente, Oberflächenvorbereitung und Beschichtungssystem, Menge, Zertifikats-/Inspektionsanforderung, Bestimmungsort und erforderliche Lieferzeit.

Schritt 6: Für Ersatzarbeiten stellen Sie bitte ein Foto der vorhandenen Belegrolle und eine Maßzeichnung zur Verfügung, damit Typ, Händigkeit und Schnittstelle vor der Fertigung geprüft werden können.

Struktur

Stahlblechgehäuse | Horizontale Rolle | Vertikale Rolle(n) | Rollenwellen | Bronze-/Messingbuchsen | Wellenhalteplatte | Schmiernippel | Deckend-Montagestruktur

Design-/Engineering-/Qualitätsvorteile

• Typspezifische Seilführung → Typ A bietet zwei vertikale Kontaktpositionen plus eine horizontale Rolle; Typ B1 / B2 bieten eine einseitige vertikale Rolle mit gespiegelten linken / rechten Anordnungen.

• Rotierende Seilkontaktflächen → die Rollen ändern die Seilführungsrichtung und reduzieren gleichzeitig den Gleitkontakt mit festen Stahl-Deckkanten.

• Wartungsfreundliche Stift-und-Buchsen-Anordnung → der Standard umfasst austauschbare Rollenwellen, Buchsen und Schmiernippel, was Inspektion und Schmierung im Betrieb unterstützt.

• Materialplan ist komponentenspezifisch → Gehäuse, Rollen, Wellen und Buchsen verwenden unterschiedliche Materialgruppen anstelle einer generischen Materialbezeichnung.

• Standardinspektion konzentriert sich auf service-relevante Qualität → die Oberfläche sollte frei von schädlichen Mängeln sein, die Abmessungen sollten übereinstimmen und die Rollen sollten reibungslos funktionieren.

• Ersatz-Engineering sollte Händigkeit und Schnittstelle überprüfen → Typ B1 und B2 sind Spiegelanordnungen, daher sollte das vorhandene Schiffs-Layout vor der Fertigung überprüft werden.

Benutzerdefinierte Attribute

• Standard: JIS F 2020-1979 → Referenzstandard für kleine Stahlblech-Deckendrollen.

• Typ: A / B1 / B2 → Typ A ist 3-Rollen; Typ B1 / B2 sind 2-Rollen-Spiegelanordnungen.

• Standard-Rollendurchmesser: ca. 76,3 mm → ursprüngliche JIS-Konfiguration.

• Projektspezifische vergrößerte Größen: 101 / 135 / 168 mm → keine Standard-JIS-Größen; genehmigte Zeichnung erforderlich.

• Standard-Materialbasis: SS41 / SGP oder STPG38 / BC6 oder YBsC2 → ältere JIS-Güten und komponentenspezifischer Materialplan.

• Buchse & Schmierung: Bronze- oder Messinggussbuchse mit Schmiernippel → unterstützt Rollendrehung und Wartung.

• SWL / Auslegungslast: Zu bestätigen → keine Produkt-SWL sollte aus der bereitgestellten Rollendurchmesser-Tabelle abgeleitet werden.

• Oberflächenschutz: Gemäß Projektspezifikation → Strahlen, Marinebeschichtung, Edelstahl-Finish oder andere Systeme sind projektspezifische Lieferoptionen.

• Zertifikatsanforderung: Gemäß Bestellumfang → Herstellerdokumentation oder Klassifizierungsbeteiligung unterliegt der Projektanforderung und dem Genehmigungsverfahren.

Funktionsweise

Seil nähert sich der Deckend-Belegrolle → Seil berührt die erforderliche horizontale / vertikale Rolle → Rolle dreht sich, um Gleitkontakt zu reduzieren → Seilführungsrichtung ändert sich → resultierende Kräfte werden durch den Belegrollen-Körper auf die tragende Schiffsstruktur übertragen

Anwendungen

Seilführung für Schiffsfestmachung | Arbeitsboote | Schlepper | Hafenbetriebsfahrzeuge | Deckkanten-Seilführungen | Seilführung für Frachtumschlag | Beiboot-Handling-Anordnungen | Ersatzprojekte

Zertifizierungen & Vorteile

Der Umfang der Inspektion und Zertifizierung sollte vor der Angebotserstellung bestätigt werden. Materialzertifikate, Herstellerprüfberichte, Maßprüfungen, Inspektion der Rollenfunktion und Anwesenheit der Klassifizierungsgesellschaft können gemäß Projektanforderung und Bestellumfang arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzertifikat.

Zeichnung & Fotos

FAQ

F1: Was ist der Unterschied zwischen JIS F 2020 Typ A, Typ B1 und Typ B2?

A1: Typ A ist die Drei-Rollen-Anordnung mit zwei vertikalen und einer horizontalen Rolle. Typ B1 verwendet eine vertikale und eine horizontale Rolle, während Typ B2 die B1-Vertikalrollen- und Klauenanordnung spiegelt. Der richtige Typ sollte aus dem Schiffs-Layout oder der Ersatzzeichnung entnommen werden.

F2: Sind 101, 135 und 168 mm Standard-JIS F 2020-Größen?

A2: Nein. Die ursprüngliche JIS F 2020-1979 Konfiguration verwendet Rollen mit einem Durchmesser von ca. 76,3 mm. Die Versionen mit 101, 135 und 168 mm in dieser Produktreihe sind projektspezifische vergrößerte Konfigurationen und sollten nur gegen eine genehmigte Zeichnung gefertigt werden.

F3: Was sollte vor der Bestellung einer Ersatz- oder vergrößerten Belegrolle bestätigt werden?

A3: Bestätigen Sie Typ A/B1/B2, Rollenanordnung, Seilweg und -durchmesser, tatsächliche Einbaumaße, Einbauort, Material, Beschichtung, Projektlastbasis, Zertifikatsanforderung und die vorhandene Schiffszeichnung oder das Foto. Für Typ B-Ersatz bestätigen Sie, ob die B1- oder die gespiegelte B2-Anordnung erforderlich ist.
