100–320mm Vier-Rollen-Universal-Fischauge | CB/T 3062 Mehrrichtungs-Festmach-Fischauge vom Typ B für Schiffdecks
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Modelltyp: | Typ b | Materialien: | C-Mn-Stahl, Weichstahl, Edelstahl |
|---|---|---|---|
| Standard: | CB/T*3062-2011 | Rolle nein.: | 4 Rollen |
| Stahlkabeldurchmesser: | 14~44mm | Nylonseildurchmesser: | 36~100mm |
| Gewicht: | 112 kg ~ 2441 kg | Oberflächenbehandlung: | Sandblasting to S2.5 + eine Schicht Epoxy Shop erst, Galvanized, Polished, customized surface treatm |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Hervorheben: | CB/T 3062-2011 vier Rollenführungsrollen,Stahl-CB/T 3062-2011 vier Rollenführungsrollen,CCS-Plattform |
||
Produkt-Beschreibung

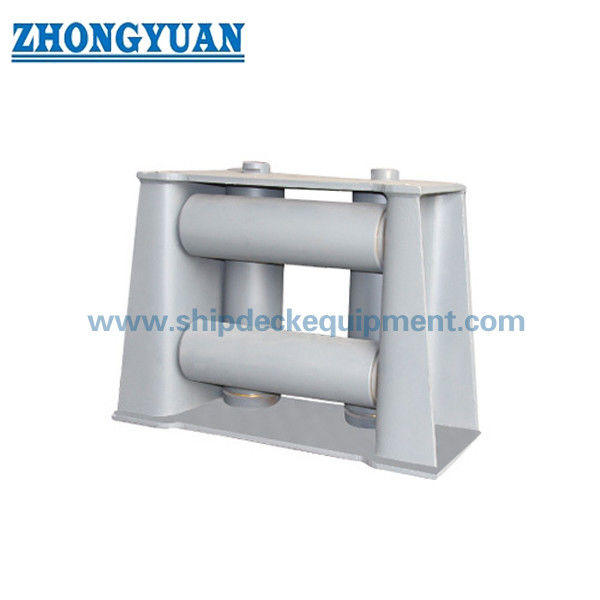

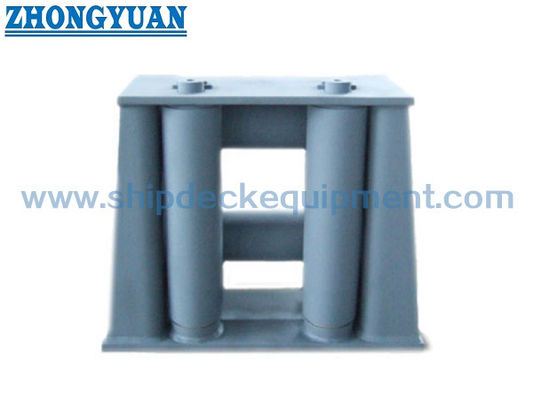

100–320mm Vierrollen-Universal-Belegklampe | CB/T 3062 Typ B multidirektionale Festmacherklampe für Schiffdecks
Produktübersicht
Die Vierrollen-Universal-Belegklampe vom Typ CB/T 3062 ist für die multidirektionale Führung von Festmacherleinen auf Schiffdecks konzipiert.
Die Struktur besteht aus zwei vertikalen und zwei horizontalen Rollen, die eine Seilführung aus vier Richtungen mit verbesserter Lastverteilung ermöglichen.
Sie eignet sich für komplexe Festmacherbedingungen, bei denen sich die Seilrichtung ändert, und sorgt für reduzierte Seilabnutzung und stabilen Betrieb.
Technische Einblicke (Warum dieses Design)
Bei multidirektionalen Festmacherbedingungen ist die Seilbelastung nicht gleichmäßig verteilt.
Die Vierrollenkonfiguration verteilt die Last auf mehrere Kontaktpunkte, reduziert lokale Spannungen und erhöht die Sicherheit.
Dieses Design minimiert auch Seilbiegungen und Abrieb und verlängert die Lebensdauer.
Schnelle Spezifikationen
Rollenkonfiguration: 4 Rollen (2 vertikal + 2 horizontal) → Multidirektionale Führung
Rollen-Durchmesserbereich: 100–320 mm → Seilkompatibilität
SWL-Bereich: 54–533 kN → Lastreferenz
Seiltyp: Stahldraht / Nylon / Synthetik → Breite Anwendbarkeit
Material: Gusseisen / C-Mn-Stahl → Strukturelle Festigkeit
Oberflächenbehandlung: Sa2.5 + Epoxidbeschichtung → Korrosionsbeständigkeit
Standard: CB/T 3062-2011 → Branchenkonformität
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter (SWL & Größe)
| Nenn Größe |
Stahldraht Seildurchmesser |
Nylonseil | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | Gewicht (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Technische Validierung & Tests
Finite-Elemente-Analyse (FEA) wird durchgeführt, um die strukturelle Festigkeit und Lastverteilung zu überprüfen.
Lasttests wurden an ähnlichen Produkten durchgeführt, um die SWL-Leistung zu validieren.
Design und Herstellung entsprechen den Anforderungen der Klassifikationsgesellschaften.
Struktur
Obere Rolle | Untere horizontale Rollen | Vertikale Rollen | Bolzen | Buchsenlager | Rahmenstruktur
Vergleich von Belegklampe-Typen
3-Rollen-Belegklampe → Standard-Richtungsführung für moderate Lastbedingungen
4-Rollen-Belegklampe → Multidirektionale Führung mit besserer Lastverteilung und reduziertem Seilzug
Offene Belegklampe → Flexible Seileinführung, geeignet für variable Seilwinkel
Geschlossene Belegklampe → Kontrollierter Seilweg, verhindert Seilaustritt unter Last
Auswahlhinweis:
Für komplexe Festmacherbedingungen oder multidirektionale Seilführungen wird eine 4-Rollen-Belegklampe empfohlen.
Unsicher, welcher Belegklampe-Typ für Ihr Schiff geeignet ist?
Kontaktieren Sie uns – wir empfehlen die richtige Konfiguration basierend auf Ihrer Seilgröße, Last und Arbeitsbedingungen.
Strukturelle Optimierung
Ein optimiertes Schmiersystem gewährleistet reibungslose Drehung und langfristigen Betrieb.
Das Buchsenlagerdesign verbessert die Verschleißfestigkeit und die Lastübertragungseffizienz.
Der Bolzen ist als primäre tragende Komponente ausgelegt.
Material- & Oberflächenoptionen
Rollen können aus vollem Edelstahl oder mit Edelstahlverkleidung für Korrosionsbeständigkeit gefertigt werden.
Eine Schutzschicht aus synthetischem Material kann an den Rollen angebracht werden, um Seilabrieb zu reduzieren.
Eine glatt geschliffene Oberfläche schützt das Seil und verbessert die Lebensdauer.
Auswahlanleitung
Schritt 1 – Rollengröße auswählen → Basierend auf dem Seildurchmesser
Schritt 2 – Seiltyp bestätigen → Stahldraht / Synthetik
Schritt 3 – Seilrichtung bestätigen → Multidirektionale Anforderung
Schritt 4 – Lastanforderung bestätigen → Siehe SWL
Schritt 5 – Einbauort bestätigen → Deckposition
Benötigen Sie Hilfe bei der Auswahl der richtigen Größe oder Last? Kontaktieren Sie uns für technische Unterstützung.
Benutzerdefinierte Attribute
Vierrollenstruktur → Multidirektionale Steuerung
FEA-verifiziertes Design → Zuverlässige Festigkeit
Getestete SWL → Bewährte Leistung
Buchsenlager → Reibungslose Drehung
Korrosionsbeständige Optionen → Verlängerte Lebensdauer
Anfrageleitfaden
Bitte geben Sie Seildurchmesser, Seiltyp, erforderliche Last, Einbauposition und Zertifizierungsanforderung an.
Unsicher, welches Modell für Ihr Schiff geeignet ist? Kontaktieren Sie uns für technische Unterstützung bei der Auswahl.
Funktionsweise
Das Seil läuft durch mehrere Rollen, verteilt die Last und lenkt die Richtung, während Reibung und Verschleiß reduziert werden.
Anwendungen
Schiffsfestmacher | Schlepperbetrieb | Offshore-Versorgungsschiffe | Multidirektionale Seilführung
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Zeichnungen & Fotos
Allgemeine Anordnungszeichnung und Produktfotos verfügbar
Bestellung
MOQ: 1 Einheit | Lieferung: 30–60 Tage | Anpassung verfügbar
FAQ
F1: Warum eine Vierrollen-Belegklampe verwenden?
A: Für multidirektionale Lastverteilung und reduzierten Seilverschleiß.
F2: Wie wird die Festigkeit überprüft?
A: Durch FEA-Analyse und Lasttests.
F3: Können Rollen angepasst werden?
A: Ja, Edelstahl- oder synthetische Schutzoptionen sind verfügbar.
