100–320 mm Vier-Rollen-Universal-Leitrolle | CB/T 3062 Typ B für multidirektionale Verankerung

100-320 mm Vier-Roller Universal Fairlead -- CB/T 3062 Typ B für mehrdirectionales Anlegen

Produktübersicht

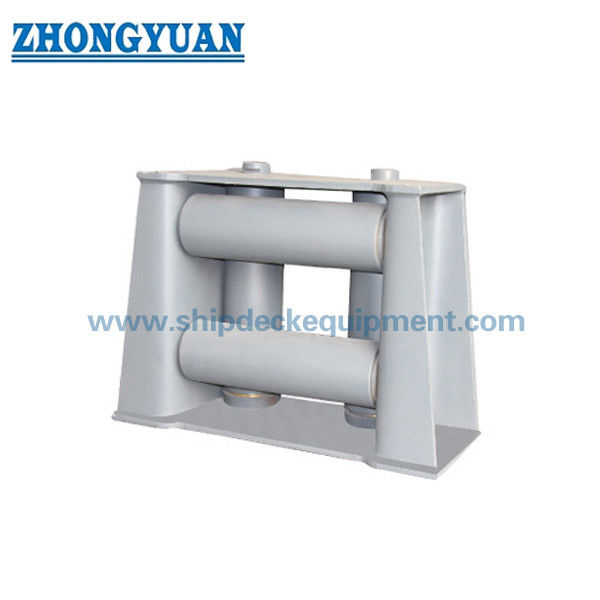

CB/T 3062 Der vierwaltige Universal Fairlead Typ B ist für die mehrseitige Anlegeseileinleitung auf Schiffsdecks ausgelegt.

Die Struktur besteht aus zwei vertikalen und zwei horizontalen Walzen, die eine Seilführung aus vier Richtungen mit einer verbesserten Lastverteilung ermöglichen.

Es eignet sich für komplexe Liegebedingungen, bei denen die Seilrichtung variiert, wodurch der Verschleiß des Seils reduziert und der Betrieb stabil ist.

Ingenieurwissenschaftliche Erkenntnisse (Warum dieses Design)

Bei mehrseitigen Liegebedingungen ist die Seillast nicht gleichmäßig verteilt.

Die Vier-Roller-Konfiguration verteilt die Last über mehrere Berührungspunkte, wodurch die lokale Belastung verringert und die Sicherheit verbessert wird.

Dieses Design verringert auch Seilbiegen und Abrieb und verlängert die Lebensdauer.

Schnelle Angaben

Rollenkonfiguration: 4 Rollen (2 vertikal + 2 horizontal) → Mehrwinkelführung

Der Durchmesser der Walzen beträgt 100-320 mm → Seilverträglichkeit

SWL-Reichweite: 54-533 kN → Lastbezug

Seilart: Stahldraht / Nylon / synthetisch → Weite Anwendbarkeit

Material: Gießstahl / C-Mn-Stahl → Strukturfestigkeit

Oberflächenbehandlung: Sa2,5 + Epoxidbeschichtung → Korrosionsbeständigkeit

Standard: CB/T 3062-2011 → Konformität der Branche

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis

Haupttechnische Parameter (SWL & Größe)

Technische Validierung und Prüfung

Die Finite-Element-Analyse (FEA) wird durchgeführt, um die Strukturfestigkeit und die Lastverteilung zu überprüfen.

Zur Validierung der SWL-Leistung wurden ähnliche Produkte belastet.

Konstruktion und Herstellung entsprechen den Anforderungen der Klassifizierungsgesellschaft.

Struktur

Oberer Walzer. Unterer Horizontalwalzer. Vertikaler Walzer.

Vergleich von Fairlead-Typ

3 Roller Fairlead → Standardrichtungsanleitung bei moderaten Belastungen

4 Roller Fairlead → Mehrwinkelführung mit besserer Lastverteilung und reduzierter Seilbelastung

Offener Typ Fairlead → Flexibler Seilzug, geeignet für unterschiedliche Seilwinkel

Geschlossener Typ Fairlead → Steuerung des Seilweges, verhindert die Ausrutschung des Seils unter Last

Auswahl Tipp:

Für komplexe Liegebedingungen oder mehrseitige Seilleitungen empfiehlt sich ein 4-Roll-Fairlead.

Sie sind sich nicht sicher, welche Art Fairlead zu Ihrem Schiff passt?

Bitte kontaktieren Sie uns. Wir empfehlen Ihnen die richtige Konfiguration, je nach Seilgröße, Last und Arbeitsbedingungen.

Strukturelle Optimierung

Das optimierte Schmiersystem sorgt für eine reibungslose Drehung und einen langfristigen Betrieb.

Das Bushlagerdesign verbessert die Verschleißfestigkeit und die Effizienz der Lastübertragung.

Die Stiftschacht ist als Hauptlastträgerkonstruktion ausgelegt.

Material und Oberflächenoptionen

Rollen können in vollständigem Edelstahl oder Edelstahlbeschichtung für Korrosionsbeständigkeit hergestellt werden.

Die Rollen können mit einer Schutzschicht aus synthetischem Material versehen werden, um den Verschleiß der Seile zu verringern.

Die Bodengleitfläche schützt das Seil und verbessert die Lebensdauer.

Auswahlführer

Schritt 1: Wählen Sie die Rollengröße → Basierend auf dem Seildurchmesser

Schritt 2 Bestätigen Sie den Seiltyp → Stahldraht / synthetisch

Schritt 3 ️ Bestätigen Sie die Seilrichtung → Mehrrichtungsanforderung

Schritt 4 ️ Bestätigung der Lastanforderung → Bezugnahme auf SWL

Schritt 5

Wenn Sie Hilfe bei der Auswahl der richtigen Größe oder Last benötigen, kontaktieren Sie uns für technische Unterstützung.

Benutzerdefinierte Attribute

Vierwalzkonstruktion → Mehrwinkelsteuerung

FEA-geprüftes Design → Zuverlässige Festigkeit

Geprüfte SWL → Nachgewiesene Leistung

Buschlager → Glatte Drehung

Korrosionsbeständige Optionen → Verlängerte Lebensdauer

Anhaltspunkte für Anfragen

Bitte geben Sie den Seildurchmesser, den Seiltyp, die erforderliche Last, die Anlagestellung und die Zertifizierungsanforderung an.

Wenn Sie sich nicht sicher sind, welches Modell zu Ihrem Schiff passt, wenden Sie sich an uns.

Wie es funktioniert

Das Seil fließt durch mehrere Rollen, verteilt die Last und leitet die Richtung, reduziert die Reibung und den Verschleiß.

Anwendungen

Schiffsanlegungen. Schleppbetrieb. Offshore-Unterstützungsfahrzeuge.

Zertifizierungen und Vorteile

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis

Zeichnung und Fotos

Entwurf der allgemeinen Anordnung und Produktfotos verfügbar

Bestellung

MOQ: 1 Einheit. Lieferung: 30~60 Tage.

Häufig gestellte Fragen

F1: Warum vier Rollen Fairlead verwenden?
A: Für eine mehrseitige Lastverteilung und reduzierte Seilverschleiß.

F2: Wie wird die Festigkeit überprüft?
A: Durch FEA-Analyse und Lastprüfung.

Q3: Können Rollen angepasst werden?
A: Ja, Edelstahl oder synthetischer Schutz sind erhältlich.
