3-Rollen Universal-Fender für Schiffsverankerung | CB/T 3062-2011 Typ A

3-Rollen Universal-Klüse für Schiffsm clearfixung | CB/T 3062-2011 Typ A

Produktübersicht

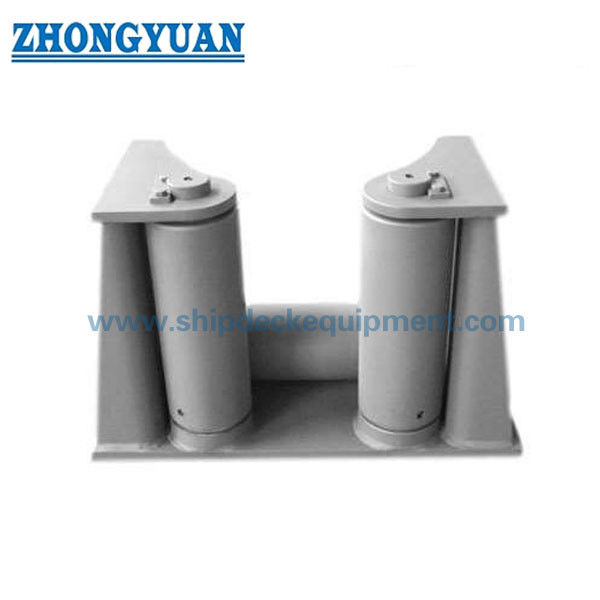

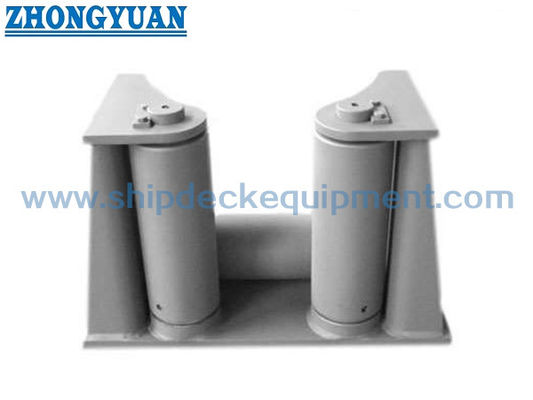

Die marine 3-Rollen Universal-Klüse ist eine kompakte und wirtschaftliche Rollenklüse, die für grundlegende Schiffsm clearfixung und Seilführungsanwendungen an Deck verwendet wird. CB/T 3062 Typ A ist mit zwei vertikalen Rollen und einer unteren horizontalen Rolle konzipiert, die das Seil reibungslos aus drei Richtungen führen und den direkten Seilkontakt mit der Deckstruktur reduzieren.

Im Vergleich zu 5-, 7- oder 9-Rollen-Klüsen ist der 3-Rollen-Typ nicht für eine komplexe Mehrrichtungs-Schwerlastanordnung vorgesehen. Sein Wert liegt in einer einfacheren Struktur, einem kleineren Installationsbereich, einer einfacheren Wartung und geringeren Projektkosten, was ihn für kleine und mittlere Schiffe, zusätzliche M clearfixungspositionen und allgemeine Seilführungsanordnungen geeignet macht, bei denen der Seilweg relativ frei ist.

Schnelle Spezifikationen

• Produkttyp: CB/T 3062 Typ A 3-Rollen Universal-Klüse → kompakte, grundlegende Rollenklüse für die Seilführung bei Schiffsm clearfixung.

• Rollenanordnung: 2 vertikale Rollen + 1 untere horizontale Rolle → führt das Seil aus drei praktischen Richtungen und reduziert die lokale Reibung.

• Nennmaßbereich: 100 bis 320 → deckt Stahldrahtseildurchmesser von 14 bis 44 mm und Nylonseildurchmesser von 36 bis 100 mm ab.

• SWL-Bereich: 54 bis 533 kN gemäß der bereitgestellten Parametertabelle → die Größenauswahl sollte dem Schiffszeichnung und der M clearfixungsanordnung folgen.

• Gewichtsbereich: 112 bis 2122 kg → nützlich für die Deckanordnung, das Heben während der Installation, die Verpackung und die Frachtschätzung.

• Materialoptionen: C-Mn-Stahl, Baustahl oder Edelstahl nach Bestellung → das endgültige Material und der Zertifikatsumfang sollten vor der Angebotserstellung bestätigt werden.

• Oberflächenbehandlung: Sandstrahlen nach Sa2.5/S2.5 wie spezifiziert + Epoxid-Werkstattgrundierung, verzinkt, poliert oder kundenspezifische Beschichtung → ausgewählt nach dem Beschichtungssystem des Schiffes.

• Positionierung: wirtschaftliche 3-Rollen-Lösung für grundlegende Seilführung → nicht die gleiche Produktpositionierung wie Mehrrollen-5-/7-/9-Rollen-Klüsen.

Haupttechnische Parameter

Hauptwebseitenparameter für CB/T 3062 Typ A 3-Rollen Universal-Klüse. Abmessungen sind in mm, sofern nicht anders angegeben.

Auswahl- und Anfrageleitfaden

• Schritt 1: Bestätigen Sie CB/T 3062 Typ A und die Nenngröße gemäß Schiffszeichnung, Stahldrahtseildurchmesser oder Nylonseildurchmesser.

• Schritt 2: Bestätigen Sie die Seilführungsrichtung und die Installationsposition. Dieser 3-Rollen-Typ eignet sich für grundlegende Seilführung und nicht für komplexe Mehrwinkel-Schwerlastseilwege.

• Schritt 3: Bestätigen Sie die SWL-Anforderung, den Seiltyp, den Seildurchmesser, die Deckanordnung und den verfügbaren Fundamentplatz vor der Produktion.

• Schritt 4: Bestätigen Sie die Materialanforderung: C-Mn-Stahl, Baustahl, Edelstahl oder projektspezifisches Material.

• Schritt 5: Bestätigen Sie die Oberflächenbehandlung: Sandstrahlen und Werkstattgrundierung, verzinkte Oberfläche, polierter Edelstahl oder vollständiges Marinebeschichtungssystem.

• Schritt 6: Bestätigen Sie die Zertifikatsanforderung, Menge, Bestimmungsort, erforderliche Lieferzeit und stellen Sie die Schiffszeichnung oder Referenzfotos zur Verfügung, falls verfügbar.

Struktur

Zwei vertikale Rollen | Eine untere horizontale Rolle | Kompakte Tragkonstruktion | Rollenwellen | Buchsen-/Lagerposition zu bestätigen | Deckmontiertes Fundament | Marinebeschichtung oder projektspezifische Oberflächenbehandlung

Vorteile bei Design, Installation & Wartung

• Die 3-Rollen-Anordnung bietet eine einfache Seilführung für normale M clearfixungspositionen, bei denen keine vollständige Mehrrollenklüse erforderlich ist.

• Die kompakte Struktur hilft, den belegten Deckplatz zu reduzieren, was sie für kleine und mittlere Schiffe oder zusätzliche M clearfixungspositionen geeignet macht.

• Rollen reduzieren den direkten Seilkontakt mit festen Stahlstrukturen, was hilft, die Reibung zu verringern und die Seiloberfläche während des M clearfixungsbetriebs zu schützen.

• Die Typ A-Anordnung mit zwei vertikalen Rollen und einer unteren horizontalen Rolle unterstützt die Seilführung aus praktischen Deckhöhenrichtungen.

• Im Vergleich zu Klüsen mit höherer Rollenzahl ist die Struktur einfacher zu inspizieren, neu zu streichen, zu schmieren und zu warten.

• Material, Beschichtung und Zertifikatsumfang können nach Bestellung, Schiffs spezifikation und Klassifizierungsverfahren arrangiert werden.

Benutzerdefinierte Attribute

• Standard: CB/T 3062-2011 Typ A → verwendet, wenn die Projektspezifikation den chinesischen Standard für marine Universal-Klüsen erfordert.

• Produktpositionierung: Grundlegende, kompakte 3-Rollen-Klüse → geeignet für gewöhnliche Seilführung, nicht für komplexe Mehrrichtungs-9-Rollen-Anwendungen.

• Rollenanzahl: 3 Rollen → zwei vertikale Rollen und eine untere horizontale Rolle für eine einfache und wirtschaftliche Führungsstruktur.

• Seilbereich: Stahldrahtseil 14–44 mm / Nylonseil 36–100 mm → Auswahl nach Schiffs m clearfixungsplan und Seilspezifikation.

• SWL: 54–533 kN gemäß Nennmaß → ersetzt keine Projektverifizierung, Deckstrukturprüfung oder Klassifizierungszulassung, wo erforderlich.

• Material: C-Mn-Stahl / Baustahl / Edelstahl → endgültige Güte, Rückverfolgbarkeit und Zertifikat sollten vor der Bestellung bestätigt werden.

• Oberflächenbehandlung: Sandstrahlen + Werkstattgrundierung / verzinkt / poliert / kundenspezifisch → Beschichtungssystem sollte den Korrosionsschutzanforderungen des Schiffes entsprechen.

• Zertifikatsanforderung: Verfügbar gemäß Projektanforderung → Klassifizierungszertifikat und Inspektionsbegleitung unterliegen dem Auftragsumfang und der Klassifizierungszulassung.

Funktionsweise

Seil nähert sich der Klüse → Vertikale und horizontale Rollen führen den Seilweg → Rollendrehung reduziert direkte Reibung → Seillast wird über den Klüsenrahmen auf das Deckfundament übertragen → Inspektion und Schmierung halten die Rollenbewegung zuverlässig

Anwendungen

Schiffsm clearfixungssystem | Deckseilführung | Kleine und mittlere Schiffe | Arbeitsboote | Binnenschiffe | Zusätzliche M clearfixungspositionen | Winden-Seilführung | Neubau- und Ersatzprojekte

Zertifizierungen & Vorteile

Zertifikate können gemäß Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Klassifizierungsgesellschaft-Zulassungsverfahren arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Hersteller-Prüfzertifikat.

Zeichnung & Fotos

FAQ

F1: Was ist die Hauptpositionierung einer 3-Rollen-Klüse?

A1: Eine 3-Rollen-Klüse ist ein grundlegendes, kompaktes und wirtschaftliches Seilführungsprodukt für normale Schiffsm clearfixungspositionen. Sie ist nicht dasselbe wie 5-, 7- oder 9-Rollen-Klüsen, die für komplexere Seilwege verwendet werden.

F2: Wie sollte die richtige Nenngröße ausgewählt werden?

A2: Wählen Sie die Größe gemäß Seiltyp, Seildurchmesser, SWL, Deckanordnung des Schiffes und Installationszeichnung. Die bereitgestellte Tabelle zeigt den Hauptauswahlbereich von Nennmaß 100 bis 320.

F3: Können Material, Lager und Beschichtung angepasst werden?

A3: Material und Oberflächenbehandlung können gemäß Projektanforderung bestätigt werden. Lager- oder Buchsenanordnung, Schmierdetails und Zertifikatsumfang sollten anhand der Zeichnung, der Bestell spezifikation und der Inspektionsanforderung bestätigt werden.
