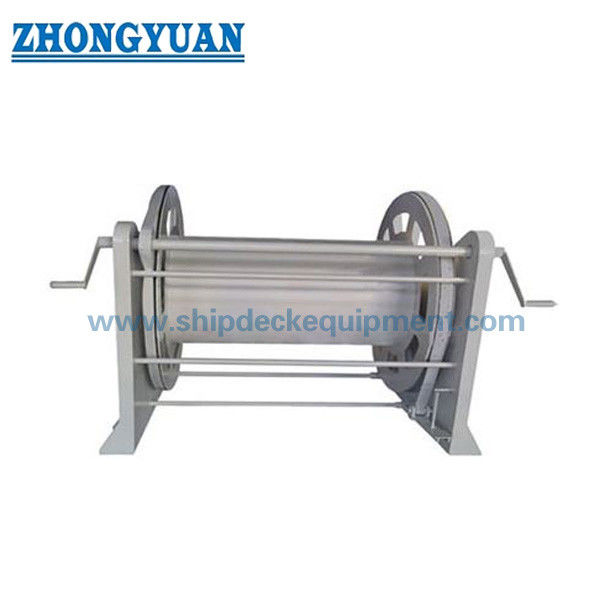

56 mm Zwei-Griff-Stahlseilrolle mit Bremse | CB/T 3468-92 Typ C zur Lagerung von Seil auf Schiffen

56 mm Zwei-Hand-Stahlseilrolle mit Bremse | CB/T 3468-92 Typ C zur Lagerung von Seil auf Schiffen

Produktübersicht

Die Zwei-Hand-Stahlseilrolle vom Typ C ist für die Lagerung und manuelle Handhabung von großem Seildurchmesser auf Schiffsdecks konzipiert.

Das Modell C56 ist für 56 mm Stahlseil mit einer Trommelkapazität von 300 m geeignet. Es handelt sich um eine Lagerrolle, keine Hebe- oder Zugwinde.

Zwei Griffe ermöglichen die gleichzeitige Bedienung durch zwei Besatzungsmitglieder, was die Kontrolle verbessert und den manuellen Aufwand beim Auf- und Abwickeln reduziert.

Die Rolle verwendet eine stabile, geschweißte Konstruktion, einen verschraubbaren Sockel, eine Bremsvorrichtung und einen Zahnradantrieb, um eine stabile Lagerung, eine bequeme Installation und eine sichere Verwendung an Bord zu gewährleisten.

Das Getriebesystem verwendet geschmiedete Stahlkomponenten mit geschliffenen und gehärteten Zahnkranzoberflächen für einen sanfteren Betrieb und eine bessere Verschleißfestigkeit. Gewichtseinsparungslöcher reduzieren das Produktgewicht, ohne die strukturelle Festigkeit zu beeinträchtigen.

Schnelle Spezifikationen

• Standard: CB/T 3468-92 Typ C -> Referenzstandard für Seilrollen auf Schiffen
• Modell: Typ C / C56 -> Entwickelt für die Lagerung von Seilen mit großem Durchmesser
• Anwendbarer Seildurchmesser: 56 mm -> Geeignet für die Lagerung von schweren Stahlseilen
• Trommelkapazität: 300 m -> Lagert lange Stahlseile auf Deck
• Bedienung: Zwei Griffe -> Ermöglicht die gemeinsame Bedienung durch zwei Besatzungsmitglieder
• Bremse: Verfügbar -> Hält die Rolle während der Lagerung stabil
• Sockel: Verschraubte Montage -> Einfache Befestigung, Bewegung und Austausch
• Getriebematerial: Geschmiedeter Stahl -> Höhere Festigkeit und Verschleißfestigkeit
• Zahnkranz: Geschliffen und gehärtet -> Sanfter Betrieb und längere Lebensdauer
• Gewichtseinsparungslöcher: Am Zahnkranz angebracht -> Reduziert das Gewicht, ohne die strukturelle Festigkeit zu beeinträchtigen
• Materialoptionen: Baustahl / 304 / 316L Edelstahl -> Auswahl je nach Korrosionsanforderung
• Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis

Haupttechnische Parameter

Auswahlhilfe

Schritt 1 - Seildurchmesser bestätigen -> C56 wird für 56 mm Stahlseil ausgewählt

Schritt 2 - Lagerlänge bestätigen -> Standard-Trommelkapazität beträgt 300 m

Schritt 3 - Bedienmethode bestätigen -> Zwei Griffe werden für die Bedienung von Seilen mit großem Durchmesser empfohlen

Schritt 4 - Bremsanforderung bestätigen -> Bremse wird für stabile Lagerung und sichere Handhabung empfohlen

Schritt 5 - Installation bestätigen -> Die verschraubte Sockelanordnung sollte mit der Schiffsdeckfundament übereinstimmen

Schritt 6 - Material und Beschichtung bestätigen -> Baustahl, Edelstahl oder kundenspezifische Beschichtung können ausgewählt werden

Struktur

Trommel | Welle | Stützrahmen | Zwei Griffe | Bremsvorrichtung | Geschmiedetes Stahlgetriebe | Geschliffener Zahnkranz | Verschraubter Sockel | Gewichtseinsparungslöcher

Konstruktions- und Qualitätsvorteile

• Zwei-Hand-Bedienung -> Zwei Besatzungsmitglieder können gemeinsam bedienen, was die Kontrolle verbessert und den manuellen Aufwand reduziert
• Bremsvorrichtung -> Verhindert die Drehung der Rolle während der Lagerung und verbessert die Sicherheit
• Geschmiedetes rotierendes Getriebe -> Verbessert die Übertragungsfestigkeit und Verschleißfestigkeit
• Geschliffener Zahnkranz mit Härteverbesserung -> Sorgt für sanfteren Betrieb und längere Lebensdauer
• Gewichtseinsparungslöcher -> Reduzieren das Rollengewicht, ohne die strukturelle Festigkeit zu beeinträchtigen
• Verschraubter Sockel -> Bequem für Installation, Bewegung und Austausch auf dem Schiffsdeck
• Geschmierte Welle und rotierende Teile -> Sanftere Drehung und einfachere manuelle Bedienung
• Glatte Oberfläche ohne Grate oder scharfe Kanten -> Schützt das Stahlseil und verbessert die Handhabungssicherheit

Benutzerdefinierte Attribute

• Produkttyp: Zwei-Hand-Stahlseilrolle zur Lagerung -> Wird für die Lagerung von Seilen auf Schiffen verwendet, nicht zum Heben
• Standard: CB/T 3468-92 -> Referenzstandard für Schiffswinden
• Modell: Typ C / C56 -> Konfiguration für die Lagerung von Seilen mit großem Durchmesser
• Anwendbares Seil: Marine-Stahlseil mit großem Durchmesser -> Geeignet für Decklageranwendungen
• Seildurchmesser: Bis zu 56 mm -> Entspricht der Modellauswahl C56
• Kapazität: Bis zu 300 m -> Unterstützt die Lagerung langer Seile
• Bedienung: Manuelle Zwei-Hand-Bedienung -> Zwei Besatzungsmitglieder können gemeinsam bedienen
• Bremse: Verfügbar -> Verbessert die Lagerstabilität und Betriebssicherheit
• Installation: Verschraubter Sockel -> Bequeme Befestigung, Bewegung und Austausch
• Material: Baustahl / 304 / 316L Edelstahl -> Auswahl basierend auf Korrosions- und Budgetanforderungen
• Oberflächenbehandlung: Sa2.5 Sandstrahlen + Epoxidbeschichtung / polierter Edelstahl / kundenspezifisch -> Marine-Korrosionsschutz
• Kundenspezifische Anpassung: Trommelgröße, Sockelanordnung, Bremse, Beschichtung und Material -> Unterstützt projektspezifische Anforderungen
• Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis -> Unterstützt Projektdokumentation und Inspektionsanforderungen

Anfrageleitfaden

Bitte geben Sie Seildurchmesser, Seillänge, erforderliches Modell, Bremsanforderung, Sockelbefestigungsanordnung, Material, Beschichtungssystem und Zertifizierungsanforderung an.

Unsicher über die richtige Rollengröße? Senden Sie den Seildurchmesser und die Länge, und wir empfehlen Ihnen eine geeignete Rollenkonfiguration.

Funktionsweise

Das Stahlseil wird auf die Trommel gewickelt. Zwei Griffe treiben die Rolle manuell über das Getriebesystem an und ermöglichen so eine kontrollierte Drehung. Die Bremse hält die Rolle in Position, wenn das Seil gelagert wird oder die Rolle nicht in Betrieb ist.

Anwendungen

Lagerung von Stahlseilen auf Schiffsdecks | Lagerung von Festmacherseilen | Marine-Decksausrüstung | Seilhandhabung in Werften und an Bord

Zertifizierungen & Vorteile

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis. Vorteile sind Zwei-Personen-Bedienung, Bremsverriegelung, geschmiedetes Stahlgetriebe, leichtes Zahnkranzdesign, verschraubte Sockelmontage und kundenspezifische Materialien.

Zeichnung & Fotos

Allgemeine Anordnungszeichnung und Produktfotos

Bestellung

Spezifizieren Sie: Modell C56, Seildurchmesser, Seillänge, Material, Bremse, Sockelanordnung, Beschichtung, Menge und Zertifizierungsanforderung.

FAQ

F1: Wird diese Rolle zum Heben oder Ziehen verwendet?
A: Nein. Dieses Produkt ist für die Lagerung von Stahlseilen konzipiert, nicht für Hebe-, Schlepp- oder Zugvorgänge.

F2: Warum hat der Typ C zwei Griffe?
A: Das Zwei-Griff-Design ermöglicht die gemeinsame Bedienung durch zwei Besatzungsmitglieder, was den manuellen Aufwand reduziert und die Kontrolle bei der Handhabung von Stahlseilen mit großem Durchmesser verbessert.

F3: Warum ist eine Bremse an einer Lagerrolle erforderlich?
A: Die Bremse verhindert unerwünschte Trommeldrehung und hält das Seil während der Lagerung, des Transports oder im Bereitschaftszustand stabil.

F4: Warum werden geschmiedete Stahlgetriebe und gehärtete Zahnkränze verwendet?
A: Geschmiedete Getriebe und gehärtete, geschliffene Zahnkranzoberflächen verbessern die Übertragungsfestigkeit, die Laufruhe und die Verschleißfestigkeit.

F5: Kann die Rollengröße angepasst werden?
A: Ja. Trommelgröße, Sockelanordnung, Bremse, Beschichtung und Material können je nach Seildurchmesser, Lagerlänge und Schiffsdecklayout angepasst werden.
