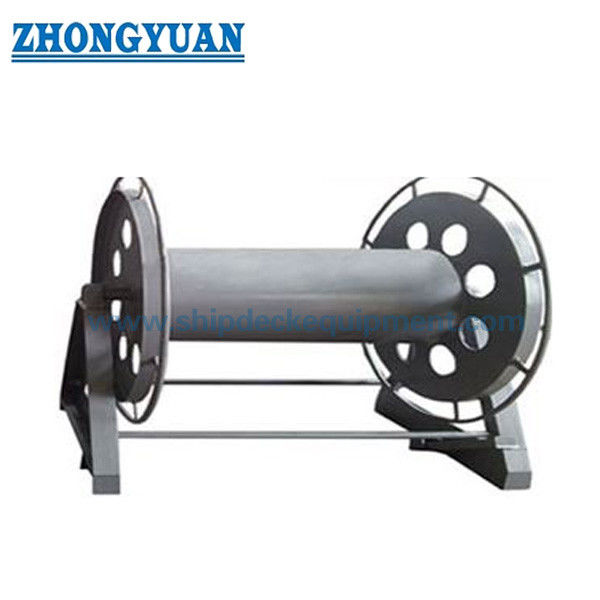

13–32 mm Kompakte Stahlseiltrommel ohne Griff | CB/T 3468-92 Typ AW zur Lagerung von Schiffdrahtseilen

13–32 mm Kompakte Stahlseiltrommel ohne Griff | CB/T 3468-92 Typ AW zur Lagerung von Schiffsdrahtseilen

Produktübersicht

Die Stahlseiltrommel vom Typ AW ist für die kompakte Lagerung von maritimen Stahlseilen konzipiert, bei denen kein überstehender Griff erforderlich ist.

Das grifflose Design hält das Profil der Trommel einfach und kompakt. Bediener drehen die Trommel, indem sie den äußeren Trommelrand greifen, was sie für begrenzte Deckflächen und den geringfrequenten Betrieb geeignet macht.

Im Vergleich zu den griffbetätigten Trommeln vom Typ A reduziert der Typ AW überstehende Teile und bietet eine einfachere Struktur für lagerorientierte Anwendungen.

Die Trommel dient ausschließlich zur Lagerung, nicht zum Heben oder Ziehen. Sie ist für Stahlseile von 13 mm bis 32 mm mit einer Lagerlänge von 120 m bis 190 m geeignet.

Eine verschraubte Basis, eine geschmierte Lageranordnung, eine optionale Bremse oder ein Verriegelungsstift sowie eine glatte Kantenbearbeitung unterstützen die sichere Lagerung und eine einfachere Anordnung an Bord.

Schnelle Spezifikationen

• Anwendbarer Stahldrahtdurchmesser: 13-32 mm -> Geeignet für die Lagerung von kleinen bis mittleren maritimen Stahlseilen
• Bedienung: Kein Griff, Trommelgriffbedienung -> Bediener drehen die Trommel, indem sie den äußeren Trommelrand greifen
• Kompakte Struktur: Kein überstehender Griff -> Besser für begrenzte Deckflächen und Lagerbereiche
• Standard: CB/T 3468-92 Typ AW -> Referenzstandard für maritime Stahlseiltrommeln
• Trommelkapazität: 120-190 m -> Ausgewählt nach Seildurchmesser und erforderlicher Lagerlänge
• Bremse / Verriegelung: Fußbremse oder Verriegelungsstift erhältlich -> Hält die Trommel während der Lagerung stabil
• Befestigung der Basis: Verschraubte Basis -> Bequeme Installation, Demontage und Verlagerung
• Struktur: Design mit Gewichtsreduktionslöchern -> Reduziert das Produktgewicht bei gleichzeitiger Beibehaltung der strukturellen Festigkeit
• Lageranordnung: Geschmierte Lagerkonstruktion -> Leichtere Drehung und geringerer manueller Aufwand
• Material: Baustahl / Edelstahl 304 / 316L -> Ausgewählt nach Korrosions- und Budgetanforderungen
• Oberflächenbehandlung: Feuerverzinkung / Sa2.5 Sandstrahlen + Epoxidbeschichtung / polierter Edelstahl -> Maritimer Korrosionsschutz
• Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis

Haupttechnische Parameter

Hinweis: Modell, Bremse, Basis und Trommelabmessungen können gemäß Projektzeichnungen und Schiffsdecklayout bestätigt werden.

Auswahlhilfe

Schritt 1 - Bestätigen Sie den Drahtseildurchmesser -> Wählen Sie AW13, AW17, AW21, AW26 oder AW32 entsprechend der Seilgröße

Schritt 2 - Bestätigen Sie die Anforderung an kompakten Decksplatz -> Wählen Sie AW, wenn ein überstehender Griff nicht bevorzugt wird

Schritt 3 - Bestätigen Sie die Bedienmethode -> Bediener drehen durch Greifen des äußeren Trommelrands

Schritt 4 - Bestätigen Sie die Lagerlänge -> Passen Sie die Trommelkapazität von 120 m bis 190 m an

Schritt 5 - Bestätigen Sie die Anforderung an Bremse oder Verriegelung -> Empfohlen für sichere Lagerung und stabile Bedingungen an Bord

Schritt 6 - Bestätigen Sie die Befestigung der Basis und die Beschichtung -> Verschraubte Basis und Beschichtungssystem gemäß Schiffsdecklayout

Schritt 7 - Bestätigen Sie die Zertifizierungsanforderung -> Herstellerprüfzeugnis oder Klassenzertifikat gemäß Projektanforderung

Struktur

Trommel | Stahlrohrtrommelkern | Welle | Geschmierte Lageranordnung | Tragrahmen | Verschraubte Basis | Gewichtsreduktionslöcher | Fußbremse / Verriegelungsstift | Kompakte Grifflose Struktur

Konstruktions- und Qualitätsvorteile

• Grifflose Konstruktion -> Vermeidet überstehenden Griff und verbessert die Lagerkompaktheit
• Trommelgriffbedienung -> Bediener drehen durch Halten des äußeren Trommelrands
• Einfachere Struktur -> Weniger externe Bedienelemente und einfachere Verstauung
• Gewichtsreduktionslöcher -> Reduzieren das Produktgewicht, ohne die strukturelle Festigkeit zu beeinträchtigen
• Fußbremse oder Verriegelungsstift -> Hält die Trommel während der Lagerung oder im Standby-Zustand stabil
• Geschmierte Lageranordnung -> Sanfte Drehung und geringerer manueller Aufwand
• Verschraubte Basis -> Bequeme Installation, Demontage und Verlagerung
• Glatte freie Kanten -> Schützt Bediener vor scharfen Kanten und verbessert die Handhabungssicherheit
• Glatte Seilkontaktfläche -> Reduziert das Risiko von Drahtseilschäden beim Aufwickeln und Lagern

Benutzerdefinierte Attribute

• Produkttyp: Kompakte, grifflose Stahlseiltrommel -> Zur Lagerung von maritimen Seilen, nicht zum Heben
• Standard: CB/T 3468-92 Typ AW -> Referenzstandard für maritime Trommeln
• Anwendbares Seil: 13-32 mm Stahlseil -> Deckt kleine und mittlere Durchmesser für die Lagerung ab
• Kapazität: 120-190 m -> Ausgewählt basierend auf Seildurchmesser und erforderlicher Lagerlänge
• Bedienung: Trommelgriffbedienung -> Bediener drehen durch Halten des äußeren Trommelrands
• Struktur: Kein überstehender Griff -> Geeignet für kompakte Lagerung und begrenzte Deckflächen
• Bremse: Fußbremse erhältlich -> Verbessert die Lagerstabilität
• Verriegelung: Verriegelungsstift erhältlich -> Hält die Trommel während der Lagerung sicher
• Installation: Verschraubte Basis -> Einfache Montage und Verlagerung
• Material: Baustahl / Edelstahl 304 / 316L -> Auswahl nach Korrosions- und Budgetanforderungen
• Oberflächenbehandlung: Feuerverzinkung / Epoxidbeschichtung / polierter Edelstahl -> Maritimer Korrosionsschutz
• Individualisierung: Trommelgröße, Basisarrangement, Bremse, Verriegelungsstift und Material -> Unterstützt projektspezifische Anforderungen
• Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis -> Unterstützt Projektdokumentation und Inspektionsanforderungen

Anfrageleitfaden

Bitte geben Sie Drahtseildurchmesser, Seillänge, Anforderung an kompakten Platz, Anforderung an Bremse oder Verriegelung, Basisbefestigungsarrangement, Material, Oberflächenbehandlung und Zertifizierungsanforderung an.

Unsicher über die richtige Trommelgröße? Senden Sie uns den Seildurchmesser und die Lagerlänge, und wir empfehlen Ihnen eine geeignete Trommelkonfiguration.

Funktionsweise

Das Stahlseil wird zur Lagerung auf die Trommel aufgewickelt. Bediener drehen die Trommel, indem sie den äußeren Trommelrand greifen, während die Lageranordnung eine reibungslose Bewegung unterstützt. Die Fußbremse oder der Verriegelungsstift sichert die Trommel, wenn das Seil gelagert ist oder die Trommel nicht in Betrieb ist.

Anwendungen

Kompakte Lagerung von Schiffsdrahtseilen auf dem Deck | Begrenzte Deckflächen | Lagerung von Ersatz-Festmacherseilen | Schiffsausrüstung | Werkstattseillagerung

Zertifizierungen & Vorteile

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis. Vorteile sind leichte Struktur, reibungslose Drehung, verschraubte Basisinstallation, Bremsen-/Verriegelungssicherheit, glatte freie Kanten und anpassbare Materialien/Beschichtungen.

Zeichnung & Fotos

Allgemeine Anordnungszeichnung und Produktfotos

Bestellung

Spezifizieren Sie: Typ AW-Modell, Drahtseildurchmesser, Seillänge, Anforderung an kompakten Platz, Anforderung an Bremse oder Verriegelung, Material, Oberflächenbehandlung, verschraubtes Basisarrangement, Menge und Zertifizierungsanforderung.

FAQ

F1: Warum eine AW-Grifflose Trommel wählen?
A: Typ AW ist geeignet, wenn eine kompakte Struktur und weniger überstehende Teile für lagerorientierte Anwendungen bevorzugt werden.

F2: Wie wird die Trommel ohne Griff bedient?
A: Bediener drehen die Trommel, indem sie den äußeren Trommelrand greifen. Die geschmierte Lageranordnung unterstützt eine reibungslose Drehung.

F3: Ist der Typ AW besser für begrenzte Deckflächen geeignet?
A: Ja. Das grifflose Design reduziert überstehende Teile und lässt sich leichter in kompakten Lagerbereichen unterbringen.

F4: Wird diese Trommel zum Heben oder Ziehen verwendet?
A: Nein. Es ist eine Lagertrommel für Stahlseile, keine Hebewinde oder Schleppwinde.

F5: Kann die Oberflächenbehandlung angepasst werden?
A: Ja. Feuerverzinkung, Sa2.5 Sandstrahlen plus Epoxidbeschichtung, polierter Edelstahl und kundenspezifische Beschichtungen sind verfügbar.
