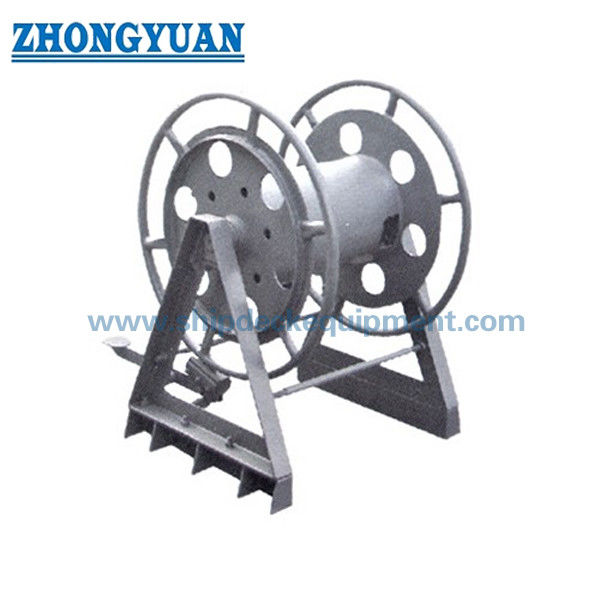

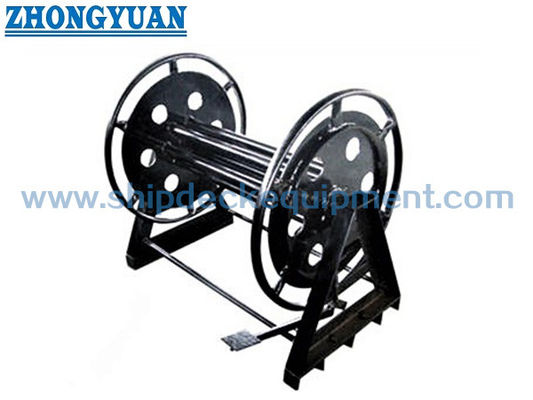

25–31,5 mm Marine Stahlseilrolle | JIS F 3430-1980 zur Aufbewahrung von Schiffsdrahtseilen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
| Dokument: | Marine Rope Reel Manual Dri...92.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Drei Typen: | Der Typ 35.38,40 | Anwendbarer Stahldrahtdurchmesser: | 13 bis 32 mm |
|---|---|---|---|
| Speicherkapazität der Stahldrahtlänge: | 120 bis 190 m | Material: | 304, 316L Edelstahl, poliertes Edelstahl, milder Stahl |
| Zertifikat: | IACS-Klassifizierungsbescheinigungen, Mühlzeugnis | ||
| Hervorheben: | Schiffsdrahtspulen,Deckdrahtwalzen,Schiffsdeckdrahtwalzen |
||
Produkt-Beschreibung
25–31,5 mm Marine Stahlseilrolle | JIS F 3430-1980 zur Lagerung von Schiffsdrahtseilen
Produktübersicht
Marine Stahlseilrollen sind für die sichere Lagerung, Handhabung und Verwaltung von Drahtseilen an Deck von Schiffen konzipiert.
Basierend auf dem JIS F 3430-1980 Standard wird diese Rolle häufig zur Lagerung von Mooring-Seilen, Schleppseilen und zusätzlichen Stahlseilen verwendet.
Im Vergleich zu Trommelwinden bietet die Rolle eine einfache, wartungsarme Lösung, die auf die Lagerung und nicht auf die Lastaufnahme ausgerichtet ist.
Leichte Aluminiumlegierungsversionen sind erhältlich, um das Gewicht zu reduzieren und die Handhabungseffizienz zu verbessern.
Optionale Verriegelungsvorrichtungen sorgen dafür, dass die Rolle während des Transports und der Lagerung stabil und sicher bleibt.
Schnelle Spezifikationen
- Anwendbarer Seildurchmesser: φ25, φ28, φ31,5 mm → Passt zu gängigen Marine-Stahlseilen
- Trommelkapazität: 120–200 m → Lagerkapazität basierend auf der Seilgröße
- Strukturtyp: Frei drehende Trommel → Einfaches Auf- und Abwickeln
- Materialoptionen: Kohlenstoffstahl / Edelstahl / Aluminiumlegierung → Auswahl zwischen Gewicht und Haltbarkeit
- Oberflächenbehandlung: Sa2,5 + Epoxid / Poliert → Korrosionsschutz
- Verriegelungsvorrichtung: Verfügbar → Verhindert Rotation während der Lagerung
- Anpassung: Größe und Kapazität können angepasst werden
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter (JIS F 3430-1980)
| Nennmaß | B | D | D1 | d | d1 | L | L1 | Trommel-Seilkapazität | Gewicht (kg) |
| 35 | 650 | 350 | 700 | 50 | 40 | 800 | 950 | 25mm × 200m | 190 |
| 38 | 650 | 380 | 780 | 55 | 45 | 850 | 1000 | 28mm × 200m | 215 |
| 40 | 700 | 400 | 850 | 60 | 50 | 900 | 1050 | 31,5mm × 200m | 240 |
Auswahlhilfe
Schritt 1 – Seildurchmesser auswählen → Bereich 13–32 mm
Schritt 2 – Lagerlänge bestätigen → Trommelkapazität anpassen
Schritt 3 – Material auswählen → Stahl für Haltbarkeit / Aluminium für geringes Gewicht
Schritt 4 – Verriegelungsbedarf bestätigen → Erforderlich für Transportstabilität
Schritt 5 – Beschichtung und Zertifizierung bestätigen
Struktur
Trommel | Welle | Stützrahmen | Lagersystem | Optionale Verriegelungsmechanismus
Benutzerdefinierte Attribute
- Aluminiumlegierungsoption → Leicht und einfach zu handhaben
- Verriegelungsvorrichtung → Verhindert unerwünschte Rotation
- Glatte Trommeloberfläche → Schützt das Stahlseil
- Benutzerdefinierte Abmessungen → Passend für projektspezifische Anforderungen
Anfrageleitfaden
Bitte geben Sie Seildurchmesser, Seillänge, Materialpräferenz, Installationsumgebung und Zertifizierungsanforderungen an.
Funktionsweise
Stahlseil wird um die Trommel gewickelt → Trommel dreht sich frei über die Welle → Seil sicher gelagert → Verriegelungsvorrichtung sichert die Trommel, wenn sie nicht in Gebrauch ist.
Anwendungen
Stahlseillagerung | Deckausrüstung | Offshore-Versorgungsschiffe | Werftabwicklung
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Zeichnung & Fotos
Allgemeine Anordnungszeichnung und Produktfotos
Bestellung
Spezifizieren: Seildurchmesser, Lagerlänge, Material, Verriegelungsvorrichtung, Beschichtung, Zertifizierung
FAQ
F1: Wird diese Rolle zum Heben verwendet?
A: Nein, sie ist für die Lagerung konzipiert, nicht für Lastaufnahmetätigkeiten.
F2: Können Aluminiumrollen offshore verwendet werden?
A: Ja, mit entsprechender Oberflächenbehandlung und Konstruktion.
F3: Kann die Größe angepasst werden?
A: Ja, Abmessungen und Kapazität können angepasst werden.
