13–32mm Marine Stahlseilrolle | JIS-Standard-Drahtseilspeicher für Schiffsdecks
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
| Dokument: | Marine Rope Reel Manual Dri...92.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Drei Typen: | Der Typ 35.38,40 | Anwendbarer Stahldrahtdurchmesser: | 13 bis 32 mm |
|---|---|---|---|
| Speicherkapazität der Stahldrahtlänge: | 120 bis 190 m | Material: | 304, 316L Edelstahl, poliertes Edelstahl, milder Stahl |
| Zertifikat: | IACS-Klassifizierungsbescheinigungen, Mühlzeugnis | ||
| Hervorheben: | Schiffsdrahtspulen,Deckdrahtwalzen,Schiffsdeckdrahtwalzen |
||
Produkt-Beschreibung
13 32 mm Marine Stahldrahtseil Spirale.
Produktübersicht
Marine Stahldrahtseilspulen sind für die sichere Lagerung, Handhabung und Verwaltung von Drahtseilen auf Schiffsdecks ausgelegt.
Diese Rolle, die auf der Grundlage der Norm JIS F 3430-1980 hergestellt wurde, wird weit verbreitet für die Lagerung von Anlegedrähten, Schleppdraht und Hilfsstahlkabeln verwendet.
Im Vergleich zu Trommelwinden bietet die Walze eine einfache, wartungsarme Lösung, die sich eher auf die Lagerung als auf das Tragen konzentriert.
Leichtgewichtige Versionen aus Aluminiumlegierung sind erhältlich, um das Gewicht zu reduzieren und die Handhabungseffizienz zu verbessern.
Optionale Sperrvorrichtungen sorgen dafür, dass die Rolle während des Transports und der Lagerung stabil und sicher bleibt.
Schnelle Angaben
- Anwendbares Seildurchmesser: 13×32 mm → Passt zu üblichen Seilseilen
- Kapazität der Trommel: 120~200 m → Speicherkapazität je nach Seilgröße
- Bauart: Freirotationstrommel → Leichte Auf- und Abwicklung
- Materialoptionen: Kohlenstoffstahl / Edelstahl / Aluminiumlegierung → Gewicht vs. Haltbarkeitswahl
- Oberflächenbehandlung: Sa2,5 + Epoxid / poliert → Korrosionsschutz
- Schließvorrichtung: verfügbar → Verhindert die Drehung während der Lagerung
- Anpassung: Größe und Kapazität können angepasst werden
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Haupttechnische Parameter (JIS F 3430-1980)
| Nominelle Größe | B | D | D1 | d | d1 | L | L1 | Kapazität der Trommelseile | Gewicht (kg) |
| 35 | 650 | 350 | 700 | 50 | 40 | 800 | 950 | 25 mm × 200 m | 190 |
| 38 | 650 | 380 | 780 | 55 | 45 | 850 | 1000 | 28 mm × 200 m | 215 |
| 40 | 700 | 400 | 850 | 60 | 50 | 900 | 1050 | 31.5 mm × 200 m | 240 |
Auswahlführer
Schritt 1: Wählen Sie den Seildurchmesser aus → 13~32 mm
Schritt 2 Bestätigen Sie die Speicherlänge → Gleichen Sie die Trommelkapazität
Schritt 3 Auswahl des Materials → Stahl für Langlebigkeit / Aluminium für Leichtgewicht
Schritt 4
Schritt 5 ️ Bestätigung der Beschichtung und Zertifizierung
Struktur
Trommeln. Welle. Stützrahmen. Lagersystem. Optionales Schließmechanismus.
Benutzerdefinierte Attribute
- Option für Aluminiumlegierung → Leichtgewicht und Handhabungsfreundlichkeit
- Schließvorrichtung → Verhindert unerwünschte Drehung
- Glatte Trommeloberfläche → Schützt Drahtseil
- Maßgeschneiderte Abmessungen → Anpassung an projektspezifische Anforderungen
Anhaltspunkte für Anfragen
Bitte geben Sie Seildurchmesser, Seillänge, Materialpräferenz, Installationsumfeld und Zertifizierungsanforderungen an.
Wie es funktioniert
Das Drahtseil wird um die Trommel gewickelt → die Trommel dreht sich frei über die Welle → das Seil ist sicher aufbewahrt → das Schließgerät sichert die Trommel, wenn sie nicht benutzt wird.
Anwendungen
Drahtseilspeicher Deck-Ausrüstung Offshore-Unterstützungsfahrzeuge Werft-Handling
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Zeichnung und Fotos

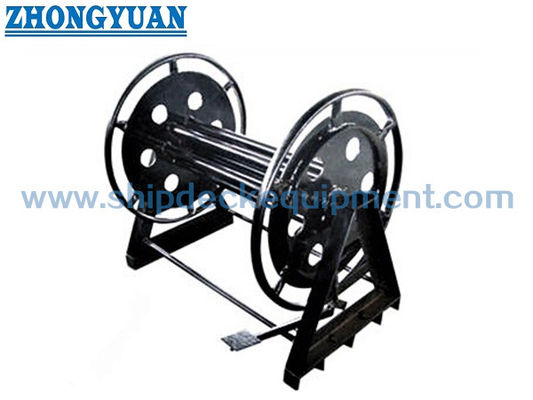

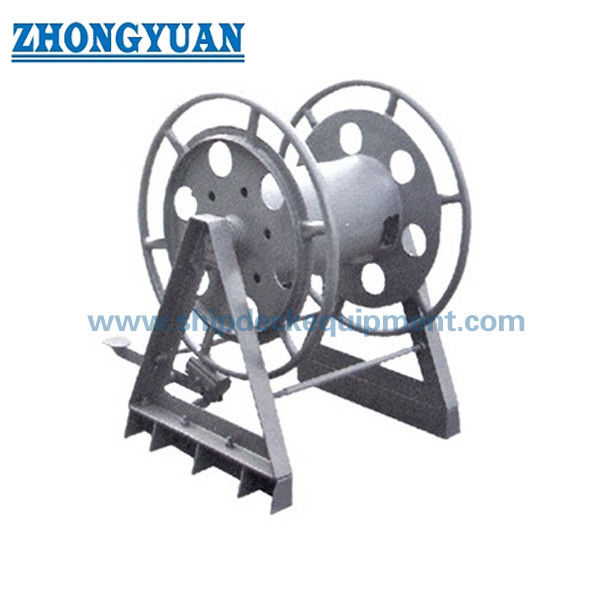

Zeichnung der allgemeinen Anordnung und Produktfotos
Bestellung
Angabe: Seildurchmesser, Lagerlänge, Material, Sperrvorrichtung, Beschichtung, Zertifizierung
Häufig gestellte Fragen
F1: Wird diese Rolle zum Heben verwendet?
A: Nein, es ist für die Lagerung bestimmt, nicht für den Tragbetrieb.
F2: Können Aluminiumrollen in der Offshore-Branche verwendet werden?
A: Ja, wenn die Oberfläche richtig behandelt und gestaltet wird.
Q3: Kann die Größe angepasst werden?
A: Ja, Abmessungen und Kapazität können angepasst werden.
