Gusseiseldurchgeschlossene Schläger für Barken und Arbeitsboote -- ASTM A27 70-36

Gussstahl-geschlossene Klüsen für Schuten & Arbeitsboote | ASTM A27 Güte 70-36

Produktübersicht

Die geschlossene Klüse aus Gussstahl ASTM A27-70-36 ist eine deckmontierte Festmacherleinenführung, die für amerikanische Binnenschuten, Flussarbeitsboote, kleine Serviceboote und ähnliche Wasserfahrzeuge auf dem amerikanischen Markt entwickelt wurde. Sie bietet einen geschlossenen Leinenkanal, um die Festmacherleine oder das Drahtseil nahe am Deck zu halten und die Leine über eine glatte Gussstahl-Kontaktfläche während des Festmachens, Manövrierens und der Deckhandhabung von Schuten zu führen.

Diese Seite behandelt die geschlossenen Klüsenmodelle 480, 490 und 14 mit zollbasierten Abmessungen. Der Klüsenkörper wird aus C-Mn-Gussstahl ASTM A27 Güte 70-36 oder gleichwertig geliefert, mit Wärmebehandlung und Gussqualitätskontrolle gemäß den Bestellvorgaben. Magnetpulverprüfung, Farbeindringprüfung, Festigkeitsberechnung und Zugprüfung können arrangiert werden, wenn der Kunde den Prüfumfang, die Belastungsrichtung und die Abnahmekriterien festlegt.

Schnelle Spezifikationen

• Produkttyp: Geschlossene Klüse aus Gussstahl → geschlossene Leinen- oder Drahtführung für amerikanische Schuten und kleine Wasserfahrzeuge.
• Typischer Markt: US-amerikanische und amerikanische Binnenschuten, Arbeitsboote und kleine Wasserfahrzeuge → nicht als Klüse für große Seeschiffe positioniert ohne Projektverifizierung.
• Modelle: 480 / 490 / 14 → drei zollbasierte Größen, die üblicherweise für geschlossene Klüsenanordnungen von 9 Zoll, 12 Zoll und 14 Zoll verwendet werden.
• Freie Öffnung: 6 × 12 Zoll, 8 × 16 Zoll und 9,38 × 18,75 Zoll → wichtiger Auswahlpunkt für die Leinenführung und die Bestätigung des Decklayouts.
• Material: Gussstahl ASTM A27 Güte 70-36 oder gleichwertig → geeignet für Gussstahl-Deckbeschläge, wenn das Projekt diese Materialgüte akzeptiert.
• Gewichtsbereich: 176–725 lb (80–329 kg) → nützlich für Handhabung, Frachtschätzung und Planung der Werftinstallation.
• Oberflächenbehandlung: Sandstrahlen als Referenzlieferung → Endanstrich, schweißbare blanke Oberfläche oder andere Oberflächenbehandlung sollte vor der Bestellung bestätigt werden.
• Qualitätskontrolle: Mechanische Materialprüfung, Wärmebehandlungsaufzeichnung, MT / PT-Prüfung, Festigkeitsberechnung und Zugprüfung können gemäß Projektumfang arrangiert werden.

Haupttechnische Parameter

Auswahl- und Anfrageleitfaden

Schritt 1: Modell bestätigen: 480, 490, 14 oder kundenspezifische zeichnungsbasierte geschlossene Klüse.

Schritt 2: Schiffstyp und Anwendung bestätigen: Amerikanische Binnenschute, Arbeitsboot, kleines Wasserfahrzeug oder Ersatz-Deckbeschläge.

Schritt 3: Leinen- oder Drahtweg, Leinengröße, erforderliche freie Öffnung, Deckanordnung und ob die Leine nahe am Deck gehalten werden muss, bestätigen.

Schritt 4: Einbauposition, Dicke der Deckplatte, Schweißnaht, lokale Verstärkung und verfügbarer Platz um die Klüse herum bestätigen.

Schritt 5: Material und Prüfumfang bestätigen: ASTM A27-70-36 oder gleichwertig, Wärmebehandlung, Materialzertifikat, MT / PT, Festigkeitsberechnung, Zugprüfung und ABS-Zulassung erforderlich.

Schritt 6: Oberflächenbehandlung, Menge, Lieferziel, erforderliche Lieferzeit, Zeichnung oder Foto und kundenspezifische Abnahmekriterien bestätigen.

Struktur

Einteiliger Gussstahl-geschlossener Körper | Glatte Leinenkontaktöffnung | Deckverschweißte Basis | Abgerundete Eintrittskante | Verstärkte Seitenwand um den Leinenkanal | Wärmebehandelter Gussstahl | Sandgestrahlte oder spezifizierte Oberflächenbehandlung

Guss-, Prüf- und Ingenieurvorteile

• Als Materialreferenz wird Gussstahl ASTM A27 Güte 70-36 oder gleichwertig verwendet, wobei Wärmebehandlung und mechanische Prüfumfänge gemäß Bestellauftrag bestätigt werden.
• Der geschlossene Klüsenkörper wird als integraler Leinenführer gegossen, wodurch scharfe Schweißnähte um die Leinenkontaktöffnung reduziert werden.
• Die Leinenkontaktflächen werden nach dem Guss bearbeitet und geglättet, um Grate zu entfernen, die Festmacherleinen oder Drahtseile während des Betriebs beschädigen könnten.
• Die Gussqualität kann durch Sichtprüfung, Maßkontrolle, Überprüfung der Wärmebehandlungsaufzeichnungen und mechanische Materialprüfung kontrolliert werden.
• Magnetpulverprüfung oder Farbeindringprüfung können bei Bedarf arrangiert werden; RT / UT oder andere NDE-Methoden sollten spezifiziert werden, wenn eine Prüfung der inneren Beschaffenheit erforderlich ist.
• Festigkeitsberechnung oder FEA-Überprüfung können für die Projektgenehmigung vorbereitet werden, wenn der Kunde die Belastungsrichtung, die Leinenlast, die Deckunterstützungsbedingungen und die Einbauzeichnung bereitstellt.
• Zugprüfung kann gemäß der kundendefinierten Prüflast, Belastungsrichtung, Vorrichtungsanordnung und Prüfabnahmekriterien arrangiert werden.
• Das Produkt ist für den Einsatz als Deckbeschlag für amerikanische Schuten und kleine Wasserfahrzeuge konzipiert und vermeidet unbegründete Ansprüche für Belastungen von großen Seeschiffen.

Benutzerdefinierte Attribute

• Produktkategorie: Geschlossene Klüse aus Gussstahl → geschlossene Leinen- oder Drahtführung für Schutendeckbeschläge.
• Hauptanwendung: US-amerikanische und amerikanische Binnenschuten / kleine Wasserfahrzeuge → geeignet, wenn zollbasierte amerikanische Deckbeschlagabmessungen erforderlich sind.
• Modellbereich: 480 / 490 / 14 → Auswahl nach freier Öffnung, verfügbarem Deckplatz und Schiffszeichnung.
• Materialgüte: ASTM A27 Güte 70-36 oder gleichwertig → C-Mn-Gussstahl-Materialreferenz für gegossene Deckbeschläge.
• Oberflächenbehandlung: Sandstrahlen → Endbeschichtung, schweißbare blanke Oberfläche oder andere Oberflächenbehandlung sollte vom Kunden bestätigt werden.
• Prüfung: Materialprüfung, Wärmebehandlungsaufzeichnung, MT / PT, Festigkeitsberechnung und Zugprüfung verfügbar → genaue Abnahmekriterien müssen vor der Angebotserstellung bestätigt werden.
• Zertifizierungsumfang: ABS-Zulassung und Mill's Materialzertifikat gemäß Bestellung erhältlich → Klassen- und Zeugeninspektionen unterliegen den Projektanforderungen.
• Lastdaten: Zu bestätigen → keine SWL, MBL, Prüflast oder Testlast ist in der bereitgestellten Parametertabelle angegeben.

Funktionsweise

Festmacherleine oder Draht nähert sich der Deckklüse → Leine läuft durch die geschlossene Gussstahlöffnung → Glatte, abgerundete Kontaktfläche führt die Leine und hält sie nahe am Deck → Lokale Kraft wird durch den Gusskörper und die verschweißte Basis in die Deckstruktur übertragen → Inspektion, Reparatur und Beschichtung erfolgen gemäß Werftverfahren

Anwendungen

Amerikanische Binnenschuten | Flussschuten | Schlepperdeckbeschläge | Arbeitsboote | Kleine Serviceboote | Schutendeck-Festmacherstationen | Ersatz-Deckbeschläge für den amerikanischen Markt

Zertifizierungen & Vorteile

ABS-Zulassung, Mill's Materialzertifikat, NDT-Bericht, Festigkeitsberechnungsbericht und Zugprüfbericht können gemäß Projektanforderungen, Prüfumfang und Zulassungsverfahren arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Hersteller-Prüfzertifikat — nur verfügbar, wenn spezifiziert und vorbehaltlich der Projektanforderungen / Klassen-Zulassung.

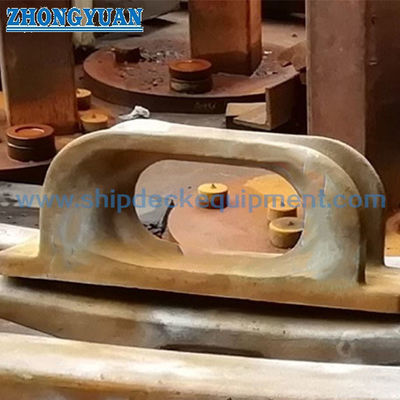

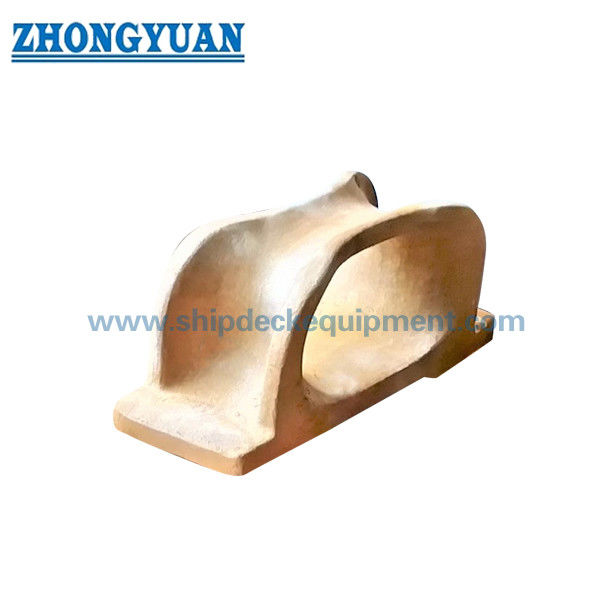

Zeichnung & Fotos

FAQ

F1: Ist diese geschlossene Klüse aus Gussstahl für alle Schiffe geeignet?

A1: Nein. Diese Seite konzentriert sich auf amerikanische Binnenschuten, Arbeitsboote, kleine Wasserfahrzeuge und ähnliche Deckbeschläge für den amerikanischen Markt. Für große Seeschiffe sollte der Schiffsdesigner die Last, die Leinengröße, das Fundament, die geltenden Normen und die Klassenanforderungen vor der Auswahl bestätigen.

F2: Wie sollte Modell 480, 490 oder 14 ausgewählt werden?

A2: Auswahl nach freier Öffnung, Weg der Festmacherleine oder des Drahtseils, verfügbarem Deckplatz, Einbauzeichnung und Ersatzbedarf. Modell 480 bietet eine freie Öffnung von 6 × 12 Zoll, Modell 490 eine freie Öffnung von 8 × 16 Zoll und Modell 14 eine freie Öffnung von 9,38 × 18,75 Zoll.

F3: Welche Prüfungen oder Tests können geliefert werden?

A3: Mechanische Materialprüfung, Wärmebehandlungsaufzeichnung, Magnetpulverprüfung, Farbeindringprüfung, Festigkeitsberechnung und Zugprüfung können gemäß Bestellumfang arrangiert werden. Prüflast, Belastungsrichtung, Abnahmekriterien und Zeugeninspektionsanforderungen sollten vor der Angebotserstellung bestätigt werden.
