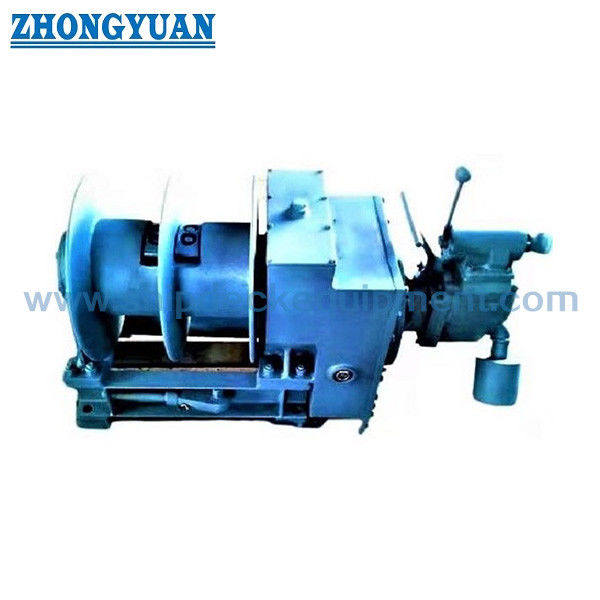

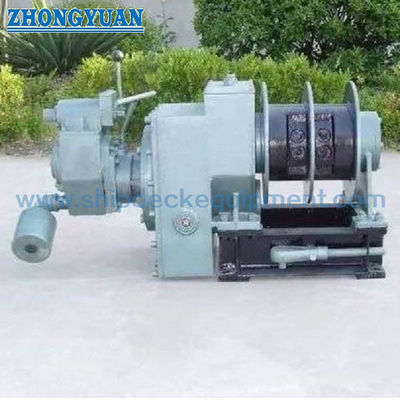

5–30 kN Marine-Pilot-Leiterwinde, ISO 7364, pneumatischer Antrieb mit geteilter Trommel
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | TT, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Standard:: | ISO 7364:2016 | Typ:: | Pneumatische Spalttrommel; |
|---|---|---|---|
| Fabrikprüfung:: | Laufprüfung ohne Belastung, Trommelbelastung, statische Prüfung unter 1,5 Haltelast; | Betriebslast:: | 10KN, 16KN, 20KN |
| Geschwindigkeit ((m/min):: | 9-15 m/Min | Drahtseil: | 6*37-13.0-170-1; |
| Material:: | Milder Stahl, | Kontrolle:: | Lokale Kontrolle |
| Klassifizierungsbescheinigungen:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, usw. | ||
| Hervorheben: | Versuchsleiterhandkurbel ISO 7364,spalten Sie Trommelversuchsleiterhandkurbel auf,pneumatische Motorantriebsversuchsleiterhandkurbel |
||
Produkt-Beschreibung
5-30kN Marine Lotsenleiter-Winde ISO 7364 Pneumatischer geteilter Trommelantrieb
Produktübersicht
Die pneumatische Winde für Lotsenleitern mit geteilter Trommel nach ISO 7364 ist für das sichere Absenken und Heben von Aluminium-Lotsenleitern konzipiert.
Sie verwendet einen explosionsgeschützten pneumatischen Motor und ist für gefährliche Meeresumgebungen geeignet.
Das System beinhaltet eine manuelle Notbedienung und entspricht der ISO 7364:2016.
Schnelle Spezifikationen
• Standard: ISO 7364:2016
• Arbeitslast (Trommellast): 5-30 kN
• Haltebelastung: 15-90 kN
• Trommeltyp: Geteilte Trommel
• Hubgeschwindigkeit: 9-15 m/min
• Drahtseildurchmesser: 11-16 mm (abhängig von der Last)
• Antriebsart: Pneumatischer Motor
• Steuerung: Lokale Steuerung
• Material: Baustahl
Haupttechnische Parameter
| Nenn größe |
Trommel Last(a) |
Haltebelastung (a) kN |
Prüfverfahren für Windenlast | Stahldrahtseildurchmesser aktuell ausgewählt (d) mm |
|||||
| Mindestseilfestigkeit(a) (5x Haltebelastung) KN |
Stahldrahtseildurchmesser (b,c) mm |
Einzel trommel |
Geteilte Trommel oder doppelte Trommel |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| HINWEIS Wählen Sie den tatsächlichen Stahldrahtseildurchmesser der Winden gemäß dem folgenden Fall, dass die Bruchlast des Stahldrahtseils nicht weniger als das Fünffache der tatsächlichen Haltebelastung von Unterkunftsleiterwinden betragen darf. a Für Winden, die mit zwei Seilen arbeiten, sind die aufgeführten Werte die Summe der Kräfte auf jedem Seil. b In Spalte 4 müssen basierend auf einem Sicherheitsfaktor von fünf für die Haltebelastung alle Werte bei der Windenlastprüfung ausgewählt werden. C Der in Spalte 4 angegebene Seildurchmesser wird nur für die statische Lastprüfung von Winden mit einem Seil entsprechend verwendet. d Der Seildurchmesser in Klammern bedeutet, dass diese Werte in nationalen Standardvorgaben enthalten sind. |
|||||||||
| NAME | EINHEIT | SPEZIFIKATION | |||||||
| Luftmotor | Typ | / | SMF-5.5P-900S | ||||||
| Leistung | Kw | 4 | |||||||
| Nenndrehzahl | U/min | 900 | |||||||
| Betriebsdruck | Mpa | 0.59 | |||||||
| Luftverbrauch | m3/min | 6 | |||||||
| Einschaltdauer | min | 30 | |||||||
| Gesamtwirkungsgrad | / | 0.858 | |||||||
| Übersetzungsverhältnis Handantrieb | / | 30.73 | |||||||
| Übersetzungsverhältnis Luftantrieb | / | 75.43 | |||||||
| Drahtseilgröße | / | 6*37-13-170-1 | |||||||
| Seilkapazität | m | 50 | |||||||
| Wickellagen auf Trommel | / | 3 | |||||||
| Hubgeschwindigkeit | m/min | 10 | |||||||
| Traglast | KN | 48 | |||||||
| Trommellast | KN | 16 | |||||||
Winden-Auswahlhilfe
Schritt 1 - Trommellast auswählen: 5-30 kN
Schritt 2 - Haltebelastung zuordnen: 15-90 kN
Schritt 3 - Seildurchmesser basierend auf Last auswählen
Schritt 4 - Pneumatikantriebssystem bestätigen
Schritt 5 - Installation: Deckmontage
Struktur & Komponenten
Struktur & Komponenten: Pneumatischer Motor | Getriebe | Geteilte Trommel | Drahtseilsystem | Bremssystem | Handantrieb | Steuerventil | Grundrahmen
Anwendungen
Anwendungen: Handhabung von Lotsenleitern | Offshore-Schiffe | Öl- und Gasplattformen | Gefährliche Umgebungen
Zertifizierungen & Vorteile
Zertifizierungen: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS | CRS
Vorteile: Explosionsgeschützter pneumatischer Antrieb | Auswahl des gesamten Lastbereichs | Geteilte Trommelkonstruktion | Manuelle Notfallfunktion | Zuverlässiger Betrieb
Zeichnungen & Fotos
• Allgemeine Anordnungszeichnung
• Konstruktionszeichnung
• Installationslayout
• Produktfotos
Bestellinformationen
• MOQ: 1 Einheit
• Lieferung: Projektbezogen
• Zahlung: T/T, L/C
FAQ
F1: Warum pneumatischer Antrieb?
A: Geeignet für gefährliche Bereiche.
F2: Bereich?
A: 5-30 kN volle Serie.
