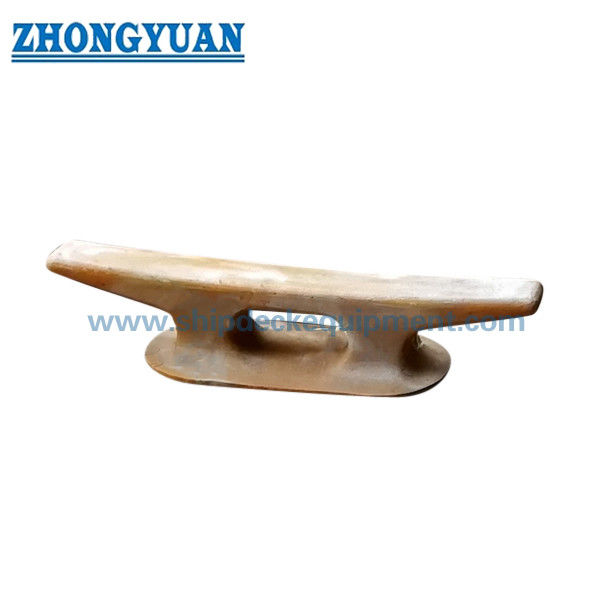

24–48 Zoll Gussstahl-Keilklampen | ASTM A27 Mooringseilführung für Schiffsdeck
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Modelltyp: | Kevel Chock | Abmessungen (Zoll): | Kevel-Unterlegkeile (24 Zoll, 30 Zoll, 36 Zoll, 42 Zoll, 48 Zoll); große Kevels (36 Zoll, 42 Zoll, 4 |
|---|---|---|---|
| Materialqualität: | ASTM A27-70-36 Stahlguss, Edelstahlguss | Qualitätskontrolle: | Wärmebehandlung, Röntgenprüfung (RT), Magnetprüfung (MT), Zugbelastungstest |
| Oberflächenbehandlung: | Sandstrahlen bis S2,5, eine Schicht Epoxid-Werkstattgrundierung, poliert, verzinkt, kundenspezifisch | Zertifikat: | CCS/BV/LR/ABS/DNV-GL |
| Hervorheben: | 36 Gusseisen Kevel-Schläger,Anlegegeräte für Schiffe,Verankerungsausrüstung |
||
Produkt-Beschreibung

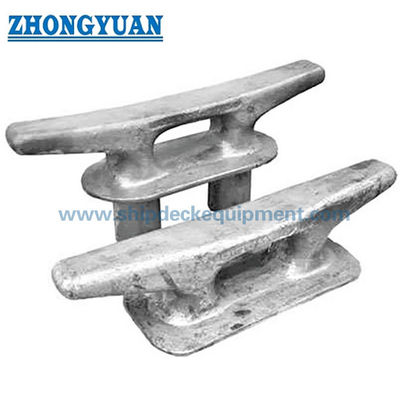

24–48 Zoll Gussstahl-Klüsen | ASTM A27 Festmacherseilführung für Schiffsdeck
Produktübersicht
Gussstahl-Klüsen sind auf dem Deck montierte Festmachvorrichtungen, die zum Führen und Sichern von Festmacherleinen verwendet werden.
Hergestellt aus ASTM A27-70-36 Gussstahl, ist die Struktur durch Finite-Elemente-Festigkeitsanalyse und Belastungstests verifiziert.
Das Design minimiert die Biegespannung des Seils und verlängert die Lebensdauer von synthetischen Festmacherleinen.
Die Oberfläche ist glatt geschliffen, um Seile zu schützen und einen sicheren Betrieb zu gewährleisten.
Schnelle Spezifikationen
- Größenbereich: 24–48 Zoll → Definiert die Seilhandhabungskapazität
- Material: ASTM A27-70-36 Gussstahl → Hohe Festigkeit & Zähigkeit
- Verifizierung: FEA + Belastungstest → Gewährleistet strukturelle Zuverlässigkeit
- Inspektion: MT → Erkennt Oberflächenfehler
- Wärmebehandlung: Ja → Verbessert mechanische Eigenschaften
- Oberfläche: Glattes Schleifen → Schützt Seil vor Beschädigung
- Beschichtung: Werkstattgrundierung oder blank → Flexible Lieferbedingung
- Gießverfahren: Kontrolliert → Gewährleistet gleichbleibende Qualität
Haupttechnische Parameter
| Beschreibung | Größe | Abmessungen, Zoll (MM) |
Gewicht LBS (KGS) |
||||||||||
| A | B | C | D | E | F | G | H | I | J | K | |||
| Klüsen | 24 Zoll |
24 Zoll (610) |
3 Zoll (76) |
7-1/2 Zoll (190) |
4 Zoll (101) |
5-5/8 Zoll (143) |
5-1/8 Zoll (130) |
2-1/4 Zoll (57) |
3-1/4 Zoll (83) |
9 Zoll (229) |
10-1/2 Zoll (267) |
1/2 Zoll (13) |
50 (23) |
| 30 Zoll |
30 Zoll (762) |
3-1/4 Zoll (83) |
9-1/2 Zoll (241) |
4 Zoll (101) |
7 Zoll (178) |
5-5/8 Zoll (143) |
2-3/8 Zoll (60) |
6-7/8 Zoll (175) |
14 Zoll (356) |
20-1/4 Zoll (514) |
1/2 Zoll (12,7) |
75 (34) |
|
| 36 Zoll |
36 Zoll (914) |
4 Zoll (101) |
11 Zoll (279) |
5 Zoll (127) |
8 Zoll (203) |
6-3/4 Zoll (171) |
3-1/4 Zoll (83) |
8-1/4 Zoll (210) |
17 Zoll (432) |
23-1/2 Zoll (572) |
1/2 Zoll (12,7) |
98 (44) |
|
| 42 Zoll |
42 Zoll (1066) |
4-3/4 Zoll (121) |
12-1/2 Zoll (318) |
6 Zoll (152) |
9 Zoll (229) |
7-7/8 Zoll (200) |
4-1/8 Zoll (104) |
9-5/8 Zoll (245) |
20 Zoll (508) |
26-3/4 Zoll (679) |
1/2 Zoll (12,7) |
168 (76) |
|
| 48 Zoll |
48 Zoll (1219) |
5-1/2 Zoll (140) |
14 Zoll (356) |
7 Zoll (178) |
10 Zoll (254) |
9 Zoll (229) |
5 Zoll (127) |
11 Zoll (279) |
23 Zoll (584) |
30 Zoll (762) |
2/3 Zoll (17) |
220 (100) |
|
Auswahlhilfe
Schritt 1 – Größe wählen → 24–48 Zoll basierend auf Seildurchmesser
Schritt 2 – Festigkeitslast bestätigen → Schiffsanforderung abgleichen
Schritt 3 – Oberflächenbehandlung bestätigen: Werkstattgrundierung oder blank
Schritt 4 – Zertifizierung und Prüfung bestätigen → Welches Zertifikat + Belastungstest + MT
Struktur & Komponenten
Gussstahlkörper | Offener Hals | Verstärkter Bereich | Glatt geschliffene Oberfläche
Benutzerdefinierte Attribute
- Material: ASTM A27 → Festigkeit & Haltbarkeit
- Prozess: Wärmebehandelt → Verbesserte mechanische Eigenschaften
- Inspektion: MT → Oberflächenfehlererkennung
- Verifizierung: Belastungsgeprüft → Nachgewiesene Festigkeit
- Oberfläche: Glatt geschliffen → Seilschutz
- Beschichtung: Grundierung / blank → Flexible Lieferung
- Guss: Metallform / Holzmodell / Lost Foam → Prozessoptionen
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung
Anfrageleitfaden
Größe, Lastanforderung, Zertifizierungsanforderung und Beschichtungsanforderung angeben.
Funktionsweise
Das Seil läuft durch die Klüsenöffnung und führt die Richtung, während Verschleiß und Belastung minimiert werden.
Anwendungen
Schiffsfestmachung | Flussschiff | Hochleistungs-Seilführung
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung; FEA-verifizierte Festigkeit, belastungsgeprüft, kontrolliertes Gießverfahren, glatte Oberfläche zum Seilschutz.
Zeichnung & Fotos
GA-Zeichnung | Produktfotos
Bestellung
MOQ: 1 Einheit | Lieferzeit: 60-80 Tage | Anpassung verfügbar
FAQ
F1: Wie wird die strukturelle Festigkeit verifiziert?
A: Durch Finite-Elemente-Analyse und Belastungstests zur Gewährleistung der Zuverlässigkeit.
F2: Welche Qualitätskontrollen beim Gießen werden angewendet?
A: Strikte Materialauswahl, kontrollierte Trocknung, Wärmebehandlung und Inspektion.
F3: Warum sollten kostengünstige Gießprodukte vermieden werden?
A: Schlechte Materialien und unsachgemäße Wärmebehandlung führen zu unzuverlässiger Festigkeit und kürzerer Lebensdauer.
