150×450 mm geschlossene Zweiroll-Schiffsfront für Liegeausrüstung

150×450 mm geschlossene Zweiroll-Schiffsfront für Liegeausrüstung

Produktübersicht

JIS F 2014 Formular BF BS geschlossener Typ Schiffsfederleiter mit zwei Rollen ist so konzipiert, dass er die Richtung der Anlegeleinen an den Seiten des Schiffes und an den Anlegestellen auf dem Deck verändert und leitet.Der geschlossene Rahmen hilft, den Seilweg zu steuern und die Gefahr zu verringern, dass das Seil während des Liegebetriebs ausspringt, während die beiden Rollen eine glatte Leitung der Seile bieten und dazu beitragen, den Verschleiß von Drahtseilen, Manila-Seilen und Nylonseilen zu reduzieren.

Diese Seite konzentriert sich auf die geschlossene Zweirollkonfiguration.Es unterscheidet sich von offenen Fairleads und dreirolligen geschlossenen Fairleads, da die Struktur kompakter ist und der Seilweg besser gesteuert wirdDas Produkt kann nach JIS F 2014-1987 geliefert werden, mit Rollendurchmessern von 150 mm bis 450 mm und maßgeschneiderten Material- oder Oberflächenbehandlungsoptionen entsprechend den Anforderungen des Projekts.

Schnelle Angaben

• Technischer Standard: JIS F 2014-1987 → als Produktions- und Maßreferenz für diesen japanischen Schiffsstandards verwendet.
• Typ: BF & BS geschlossener Typ → geschlossener Rahmenbau für die Steuerung der Liegeleine.
• Durchmesser der Walze: 150×450 mm → je nach Seilgröße, Seilstrecke und Anlegestelle des Schiffes ausgewählt.
• Anzahl der Walzen: 2 Walzen → geeignet für den Richtungswechsel und die Leitung von Kompakten geschlossenen Seilen.
• Rollengewichtsbereich: 21,2~230 kg → Referenzgewichtsbereich für diese Produktreihe.
• Anwendbares Seil: Drahtseil, Manila-Seil und Nylonseil → nach der Anlegepraxis und der Seilspezifikation ausgewählt.
• Materialien: Leichtstahl, C-Mn-Stahl, Edelstahl, Gussstahl oder Knoten-Guss­eisen → nach Festigkeit, Korrosion und Projektanforderungen ausgewählt.
• Oberflächenbehandlung: Sandblasen bis Sa2,5 + eine Schicht Epoxidhütteprimar, verzinkt, poliert oder maßgeschneiderte Behandlung → entsprechend den Anforderungen an den Schutz vor Korrosion in der See ausgewählt.
• Anpassung: Verfügbar → Material, Beschichtung und projektbezogene Details können nach Zeichnungen und Klassenanforderungen bestätigt werden.

Haupttechnische Parameter

In der nachfolgenden Tabelle werden die Dimensionsdaten des Formulars BF BS 2014 der JIS F für geschlossene zweirollige Schiffsschiffe verwendet.

Nominal Dia.	D (mm)	L (mm)	I (mm)	I2 (mm)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1. geschlossener Typ Gusseisen-Roller Fairlead - Haupt-Website-Maße

Fertigung von Stahlplatten aus geschlossenem Typ - Hauptgrößen der Website

Auswahlführer

Schritt 1: Bestätigen Sie den Fairlead-Typ = BF & BS geschlossener Typ → wählen Sie dieses Produkt aus, wenn das Anlegeschnur anstelle eines offenen Rollenleiters einen kontrollierten geschlossenen Seilweg benötigt.

Schritt 2: Bestätigen Sie, dass der Rollendurchmesser = 150×450 mm → mit der Seilgröße, der Seilbiegung und der Anlegestelle an der Schiffsseite dem Nenndurchmesser entspricht.

Schritt 3: Bestätigen Sie die Anzahl der Walzen = 2 Walzen → geeignet für den kompakten Richtungswechsel und die Seilführung, wenn keine Dreiwalzenanordnung erforderlich ist.

Schritt 4: Bestätigen Sie den Seiltyp = Drahtseil, Manila-Seil oder Nylonseil → unterschiedliche Seilmaterialien können unterschiedliche Oberflächenveredelung und Rollenkontaktqualität erfordern.

Schritt 5: Material bestätigen = milder Stahl, C-Mn-Stahl, Edelstahl, Gussstahl oder Knoten-Guss-Eisen → je nach Projektspezifikation, Korrosionsumfeld und Klassenanforderung auswählen.

Schritt 6: Bestätigen Sie die Beschichtung = Sa2.5 + Epoxy-Shop-Primer, verzinkt, poliert oder individuell angepasst → wählen Sie die Oberflächenbehandlung nach dem Lackiersystem der Werft und den Bedingungen der Meeresbelastung aus.

Schritt 7: Bestätigen Sie die Zertifizierungsanforderung = Zertifikat der Projektklasse oder Herstellerprüfbescheinigung → informieren Sie die erforderliche Klassifizierungsgesellschaft vor Angebot und Produktion.

Struktur

Geschlossener Rahmen. Zwei Führerrollen. Rollenwelle. Seitenstützstruktur. Basis- / Montagestruktur. Seilkontaktfläche.

Design- und Qualitätsvorteile

• Eine geschlossene Struktur hilft, das Anlegeschnur während des Betriebs innerhalb des Führungspfades zu halten.
• Die Zweiwalzkonfiguration sorgt für eine reibungslose Änderung der Seilrichtung mit einer kompakten Anordnung.
• Glatte Rollen- und Rahmenkontaktflächen helfen, den Seilverschleiß während des Liegebetriebs zu reduzieren.
• Die Materialoptionen unterstützen verschiedene Projektanforderungen, darunter milder Stahl, C-Mn-Stahl, Edelstahl, Gussstahl und Knoten-Guss.
• Die Oberflächenbehandlungsmöglichkeiten können mit den Anforderungen an die Schiffsbelagerung und den Anforderungen an den Schutz vor Korrosion in der See abgestimmt werden.
• Die Herstellung kann nach den Anforderungen der JIS F 2014-1987 und der Zeichnung des Projekts organisiert werden.

Benutzerdefinierte Attribute

• Technische Norm: JIS F 2014-1987 → bestätigt die Produktions- und Dimensionsreferenznorm.
• Typ des Produkts: BF & BS geschlossener Typ → kennzeichnet die geschlossene Rahmenkonfiguration für die gesteuerte Seilführung.
• Durchmesser der Walze: 150×450 mm → wichtiger Auswahlparameter für die Übereinstimmung der Seilstrecke und der Liegeordnung.
• Rollenmenge: 2 Rollen → definiert das Seilleitungs-Layout und unterscheidet dieses Modell von den dreiwaltigen Typen.
• Material: Leichtstahl / C-Mn-Stahl / Edelstahl / Gussstahl / Knoten-Gussstahl → entsprechend der Projektvorgabe und den Korrosionsanforderungen ausgewählt.
• Oberflächenbehandlung: Sa2,5 + Epoxidhandlungsprimer / verzinkt / poliert / angepasst → entsprechend der Meeresumgebung und dem Beschichtungssystem ausgewählt.
• Anwendbares Seil: Drahtseil / Manila Seil / Nylon Seil → bestätigt die Seilkompatibilität vor dem Angebot.
• Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Hersteller Prüfbescheinigung → bestätigen Sie vor der Bestellung das erforderliche Zertifikat.

Anhaltspunkte für Anfragen

• Erforderlicher Nenndurchmesser oder Rollendurchmesser, wie 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm oder 450 mm.
• Erforderliche Typbestätigung: JIS F 2014 Formular BF BS geschlossener Typ, 2 Walzen.
• Typ und Größe des Seils, z. B. Drahtseil, Manila-Seil oder Nylonseil.
• Materialbedarf, wie z. B. milder Stahl, C-Mn-Stahl, Edelstahl, Gussstahl oder Knoten-Guss.
• Anforderung einer Oberflächenbehandlung, wie Sa2,5 + Epoxidhüttenprimar, verzinktes oder poliertes Finish.
• Erforderliche Einstufungsbescheinigung oder Prüfbescheinigung des Herstellers.
• Einbaulaufzeichnung, Deckordnung oder bestehende Ersatzabmessungen für Fairlead, falls vorhanden.
• Bestellmenge, Lieferort und erforderliche Lieferzeit.

Wie es funktioniert

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, Winde, Kapstan oder Anlegestelle am Ufer.

Anwendungen

Anlegestelle an der Seite des Schiffes Anlegestelle auf dem Deck Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks Anlegestelle an der Seite des Decks

Zertifizierungen und Vorteile

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis

Das Produkt kann mit Projektdokumentation, Inspektionsunterlagen und Zertifizierungsoptionen gemäß den Vertrags- und Klassifikationsanforderungen geliefert werden.Der genaue Umfang der Bescheinigung sollte vor Angebot und Herstellung bestätigt werden.

Zeichnung und Fotos

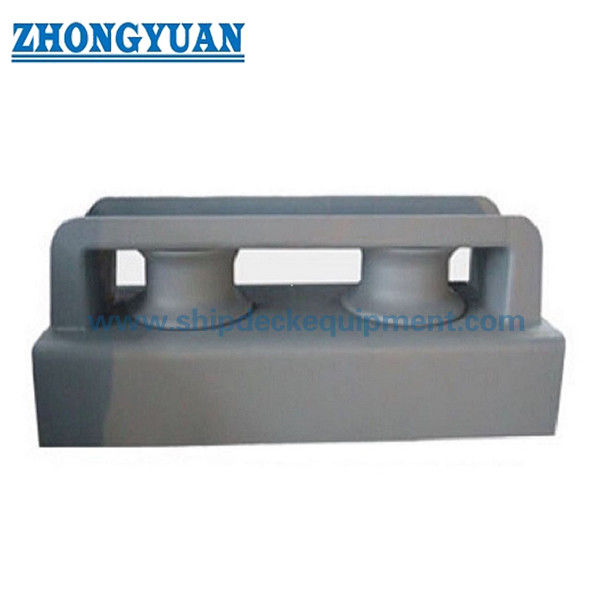

Zeichnung der allgemeinen Anordnung und Produktfotos

Bestellung

• Bestätigen Sie die Produktbezeichnung: JIS F 2014 Formular BF BS geschlossener Typ zweirolliger Schiffs-Fahrleitungen.
• Der Nenndurchmesser und die Hauptmaße werden aus der Tabelle der technischen Parameter bestätigt.
• Bestätigen Sie vor dem Angebot die Anforderungen an Material, Oberflächenbehandlung und Bescheinigung.
• Geben Sie die Art des Seils, die Seilgröße und die Anlegestelle des Schiffes an, falls vorhanden.
• Bestätigen Sie Menge, Lieferfrist, Bestimmungshafen und erforderlichen Lieferplan.
• Für Ersatzprojekte müssen vorhandene Fairlead-Fotos und Installationsmaße angegeben werden, um das Missvergleichsrisiko zu verringern.

Häufig gestellte Fragen

F1: Was ist der Hauptunterschied zwischen geschlossenem und offenem Schiffsschiff?

A1: Fairlead des geschlossenen Typs hat einen Rahmen, der hilft, den Seilweg zu steuern und die Möglichkeit zu verringern, dass das Seil herausspringt.Offene Art Fairlead ist bequemer für flexible Seil Eintritt aus verschiedenen Richtungen. Diese Seite ist für die geschlossene Zweirollkonfiguration bestimmt.

F2: Kann dieses Fairlead für Drahtseil, Manila-Seil und Nylonseil verwendet werden?

A2: Ja. In der angegebenen Produktbeschreibung heißt es, dass dieser Fairlead Drahtseile, Manila-Seile und Nylonseile tragen kann. Die endgültige Auswahl sollte die Seilgröße bestätigen,Anforderung an Seilstrecke und Oberflächenveredelung.

F3: Welchen Rollendurchmesser sollte ausgewählt werden?

A3: Der verfügbare Rollendurchmesser beträgt 150×450 mm. Die Auswahl sollte auf der Grundlage der Verankerung des Schiffes, der Art des Seils, der Seilgröße und des Montageplatzes erfolgen.die vorhandenen Fairlead-Maße sollten anhand der Tabelle überprüft werden.

F4: Kann die Material- und Oberflächenbehandlung angepasst werden?

A4: Ja. Zu den Materialien gehören leichter Stahl, C-Mn-Stahl, Edelstahl, Gussstahl und Knotenguss.nach Maßgabe der Projektanforderungen poliert oder angepasst.

F5: Welches Zertifikat sollte für das Angebot angefordert werden?

A5: Bitte bestätigen Sie, ob das Projekt ein Zertifikat der Klassifikationsgesellschaft, ein Herstellerprüfzeugnis oder andere Projektdokumentation benötigt.Der Umfang der Bescheinigung sollte vor dem Angebot bestätigt werden, da er die Kontrolle beeinflusst., Kosten und Lieferplan.
