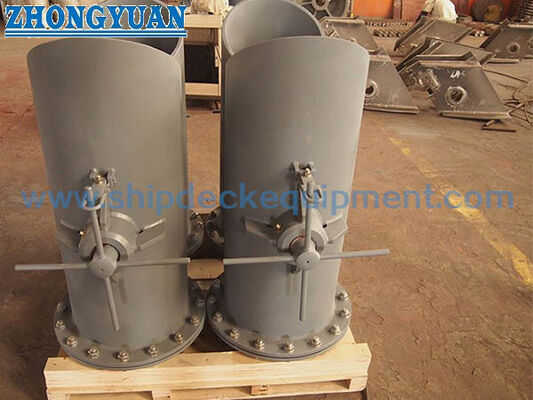

DIN 81860 Ankerkettenkabel-Clamps-Releaser.

DIN 81860 Ankerkettenkabel-Clamps-Releaser.

Produktübersicht

Der Ankerkettenkabel-Clamp-Releaser nach DIN 81860 ist eine Endbefestigungsvorrichtung für Ankerkettenkabel an Bord von Schiffen.Es ist in der Regel an der Innenseite der Ankerkette im Kettenschließsystem angeordnet, wobei das Kettenende während des normalen Betriebs befestigt und freigesetzt werden muss, wenn das Schiff eine Notfallentladung der Ankerkette benötigt.

Diese Seite behandelt wasserdichte und nichtwasserdichte Versorgungsoptionen. Die wasserdichte Version wird ausgewählt, wenn Versiegelungsleistung um das Kettenschließfach oder die zugehörige wasserdichte Grenze herum erforderlich ist,während die wasserdichte Version verwendet wird, wenn die Montagezeichnung keine Dichtungsfunktion erfordertDie endgültige Standardversion, die Kette, die Materialqualität, die Installationsoberfläche, die Freisetzung und die Wasserdichte müssen vor der Produktion bestätigt werden.

Schnelle Angaben

• Typ des Produkts: Ankerkettenkabelklemmen / Ankerkettenfreisetzer / Endbefestigung → sichert das innere Ende der Kette und ermöglicht eine Notfreisetzung gemäß der Anordnung des Behälters.
• Standardbezug: DIN 81860-1999, wie vom Projekt geliefert → Aktuelle DIN 81860-1 / DIN 81860-2-Ausgaben können überprüft werden, wenn die Werft die neueste Norm benötigt.
• Nenndurchmesser der Kette: 36 mm bis 152 mm in der mitgelieferten Tabelle → geeignet für eine Vielzahl von Ankerketten.
• Ankerkettenqualität: gilt für Ankerketten der Klassen 2 und 3 → die endgültige Ankerkettenqualität und -klassenanerkennungsumfang sind in der Projektspezifikation zu bestätigen.
• Wasserdichte Variante: wasserdichte oder nichtwasserdichte Version → Wasserdichte Funktionstest, Druck, Dauer und Zeugenaufforderung müssen vor der Bestellung bestätigt werden.
• Materialoptionen: C-Mn-Stahl, Gussstahl oder Edelstahl → genaue Materialqualität, Wärmebehandlung und Rückverfolgbarkeit sollten den Anforderungen des Projekts entsprechen.
• Oberflächenbehandlung: Sa 2,5 Sprengung + einlagige Epoxidhandlung, verzinkt, aus rostfreiem Stahl poliert oder maßgeschneiderte Beschichtung → Endverarbeitung sollte dem Beschichtungsplan des Behälters entsprechen.
• Umfang der Bescheinigung: Herstellerbescheinigung, Materialbescheinigung, Klasseneinspektion und wasserdichte Prüfprotokolle, die je nach Bestellung verfügbar sind.

Haupttechnische Parameter

Auswahl- und Anfrageführer

• Schritt 1: Bestätigen Sie die DIN 81860-Standardversion, den Produktnamen und ob das Projekt eine wasserdichte oder nicht wasserdichte Konstruktion erfordert.
• Schritt 2: Bestätigen Sie den nominalen Kettendurchmesser, die Kette, die Anordnung der Endverbindungen und ob das Produkt für den Neubau, die Reparatur oder den Austausch bestimmt ist.
• Schritt 3: Bestätigen Sie durch Zeichnen die Anlageposition, die Schnittstelle zwischen Kettenschließfach und Schotte, den verfügbaren Betriebsraum, die Freisetzungsrichtung und die Umgebung.
• Schritt 4: Anforderungen an Material bestätigen: C-Mn-Stahl, Gusseisen, rostfreier Stahl oder spezielles Projektmaterial mit Zertifikatsverfolgbarkeit.
• Schritt 5: Bestätigen Sie die Oberflächenbehandlung und den Inspektionsumfang: Werkzeugprimar, verzinktes Finish, Polieren aus Edelstahl, Klasseneinspektion und, falls erforderlich, wasserdichte Funktionsprüfung.
• Schritt 6: Mengen, Lieferort, erforderliche Lieferzeit, Schiffstyp, Anforderungen der Klassifizierungsgesellschaft, GA-Zeichnung und Referenzfotos, falls vorhanden.

Struktur

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

Sicherheits- und technischen Vorteile von Kettenschließfächern

• Der DIN 81860-Dimensionsbereich hilft, die Endbefestigungsanlage mit dem angegebenen Ankerkettendurchmesser abzugleichen, wodurch bei Austausch oder Angebot Unklarheiten verringert werden.
• Wasserdichte und wasserdichte Varianten lassen sich in der Untersuchungsphase voneinander trennen, wodurch die Verwendung eines nicht versiegelnden Produkts vermieden wird, wenn die Behälteranordnung eine wasserdichte Integrität erfordert.
• Die Vorrichtung unterstützt eine Notfallkettenlösungslogik: das Ankerkettenende ist normalerweise gesichert.und die Endverbindung kann freigegeben werden, wenn die Schiffsarrangement erfordert Anker Opfer unter gefährlichen Bedingungen.
• Für wasserdichte Projekte sollten die Dichtungsstruktur, Dichtungs- oder O-Ringdetails, der Prüfdruck, die Prüfdauer und der Umfang der Klassenzeuge bestätigt werden, anstatt eine allgemeine Prüfbedingung anzunehmen.
• Die Auswahl der Materialien kann für C-Mn-Stahl, Gusseisen oder Edelstahlprojekte angepasst werden, aber die genaue Qualität, das Schweiß-/Gießverfahren,und die Rückverfolgbarkeit der Zertifikate vor der Herstellung festgelegt werden.
• Oberflächenvorbereitung wie Sa 2.5 Sprengung und Epoxidhandlungsprimer helfen, einen kontrollierten Grundzustand für die endgültige Behälterbeschichtung zu schaffen,Während verzinkte oder Edelstahl polierte Veredelung besprochen werden kann, wenn spezifiziert.
• Bei Ersatzprojekten sollten vor der Bestätigung der Austauschbarkeit die vorhandene Schnittstelle des Kettenschließers, die Lochposition, die Endverbindung und die verfügbare Betriebsfreiheit überprüft werden.

Benutzerdefinierte Attribute

• Standard: DIN 81860-1999 → Verwendung, wenn die Spezifikation der Werft oder des Eigentümers diese deutsche Ankerkettenfestung erfordert.
• Aktuelle Standardprüfung: DIN 81860-1 / DIN 81860-2:2022 → Bestätigen, ob das Projekt noch die Ausgabe 1999 oder die neueste DIN-Ausgabe benötigt.
• Version: wasserdicht/nicht wasserdicht → wählen Sie nach der Grenze des Kettenschließers, der Versiegelungsanforderung und der Installationszeichnung.
• Nominaler Kettendurchmesser: 36152 mm → streng nach Ankerkettengröße und Endverbindungsordnung ausgewählt.
• Ankerkettenstufe: Stufe 2 / Stufe 3 wie geliefert → Endstufe, Klassenregelbasis und Annahmevoraussetzung müssen bestätigt werden.
• Material: C-Mn-Stahl / Gusstahl / Edelstahl → genaue Qualität und Umfang der Bescheinigung vor der Bestellung zu bestätigen.
• Wasserdichte Funktionsprüfung: je nach Projektanforderung → Druck, Dauer, Prüfmethode und Zeugenaufforderung zu bestätigen.
• Oberflächenbehandlung: Sa 2,5 Sprengung + Epoxidhandlungsprimer / verzinkt / angepasst → Endoberflächenzustand sollte der Beschichtungsanweisung des Behälters entsprechen.
• Zertifikatsanforderung: Auf Anfrage erhältlich → Klassenzertifikat, Herstellerzertifikat, Materialzertifikat und Testprotokoll sind nach dem bestätigten Auftragsumfang angeordnet.

Wie es funktioniert

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

Anwendungen

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

Zertifizierungen und Vorteile

Die Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit, wasserdichten Testanforderungen und Genehmigungsverfahren der Klassengesellschaft angeordnet werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

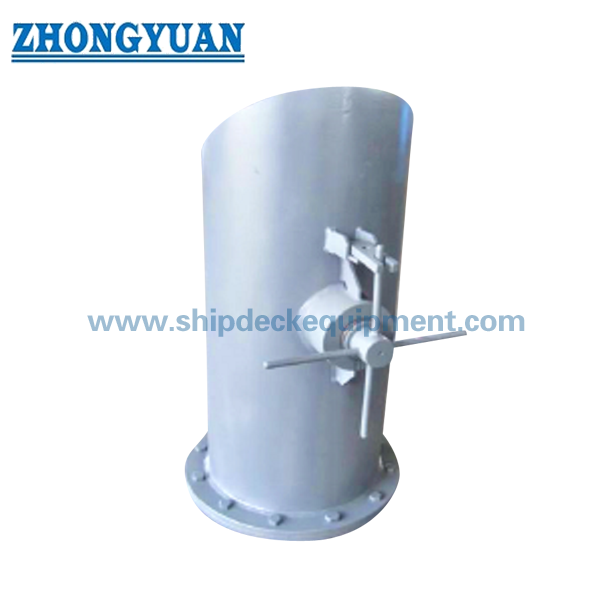

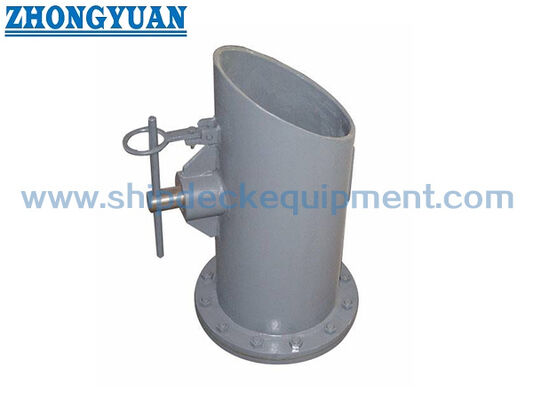

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen der wasserdichten und der nicht wasserdichten Version?

A1: Die wasserdichte Variante wird verwendet, wenn die Anlage eine Dichtung um das Kettenschließfach oder die zugehörige wasserdichte Grenze erfordert.Die wasserdichte Version wird verwendet, wenn keine Dichtungsfunktion erforderlich ist.Für wasserdichte Projekte müssen Prüfdruck, Prüfdauer, Versiegelungsdetails und die Anforderungen an Klassenzeugen bestätigt werden.

F2: Ist dieses Produkt das gleiche wie ein Deckkettenstopper?

A2: Nr. Ein DIN 81860-Ankerkettenkabel-Clamp-Releaser ist eine Endbefestigungs-/Release-Anlage für das innere Ankerkettenende.Ein Kettenstopper ist normalerweise auf dem Deck angeordnet, um die Kette während der Verankerung zu halten und zu führenDie beiden Produkte sollten nicht in Zeichnungen oder Angeboten vermischt werden.

F3: Welche Informationen sind vor dem Angebot erforderlich?

A3: Bitte bestätigen Sie Standardversion, wasserdichte oder nichtwasserdichte Version, Kettendurchmesser, Kettenqualität, Material, Oberflächenbehandlung, Menge, Bescheinigungsanforderung, wasserdichte Prüfungsanforderung,Einbaulaufzeichnung, Lieferort und erforderliche Lieferzeit.
