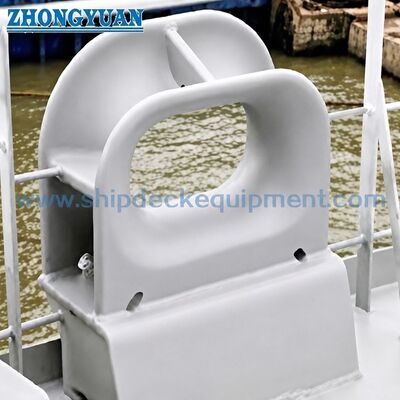

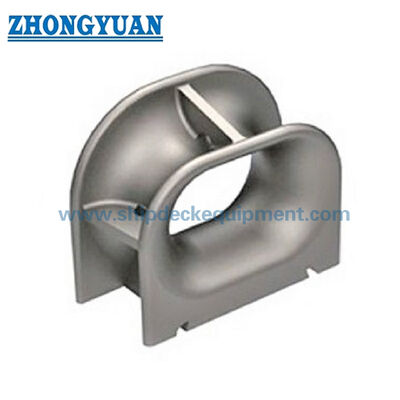

310×360 mm Deck-Mounted Fabricated Steel Panama Chock JIS F 2017-1982 Typ AP für das Anlegen von Schiffen

310–360 mm Deck-Montierter, gefertigter Stahl-Panama-Klüse | JIS F 2017-1982 Typ AP für Schiffsverankerung

Produktübersicht

Die deckmontierte Panama-Klüse vom Typ AP nach JIS F 2017 ist eine aus Stahlblech gefertigte Führungsöse für Verankerungsseile, die auf Schiffsdecks eingesetzt wird, wo die Verankerungsleine einen definierten geschlossenen Durchgang und eine glatte Seilkontaktfläche benötigt. Sie wird auf die Deckstruktur geschweißt und normalerweise in Verbindung mit der Verankerungsanordnung des Schiffes, dem Seilzugwinkel, der Deckverstärkung, dem Beschichtungssystem und den Inspektionsanforderungen ausgewählt.

Der JIS F 2017 Typ AP ist eine deckmontierte, aus Stahlblech gefertigte Panama-Klüse, die in zwei Nenngrößen, 310 und 360, für Schiffsverankerungsdeckanordnungen erhältlich ist. Im Vergleich zu Gussteilen konzentriert sich die aus Stahlblech gefertigte Ausführung auf kontrollierte Umformung, fixierungsgestützte Fertigung, Qualität der Schweißverbindung und Wiederholbarkeit der Geometrie. Die endgültige Materialgüte, das Schweißverfahren, die Deckverstärkung und der Zertifikatsumfang sollten gemäß den Projektspezifikationen bestätigt werden.

Schnelle Spezifikationen

• Produkttyp: Deckmontierte, aus Stahlblech gefertigte Panama-Klüse → geschlossener Deckseildurchgang für Schiffsverankerungsanordnungen.

• Standard und Typ: JIS F 2017-1982 Typ AP → Referenz für Typ AP-Bezeichnung, Hauptabmessungen und Auswahl der Nenngröße.

• Nenngrößenbereich: Nur 310 und 360 → geeignet, wenn die Schiffzeichnung die AP-Stahlblech-gefertigte deckmontierte Anordnung vorsieht.

• Angegebene Hauptabmessungen: L, L1, L2, L3 und L4 → Schlüsselabmessungen für Webseitenzeichnung, Überprüfung der Decklayout und Bestätigung des Angebots.

• Berechnetes Gewicht: 190 kg und 207 kg → nützlich für Handhabung, Verpackung, Hebeanordnung während der Installation und Frachtschätzung.

• Installationsform: Deckverschweißte Struktur → Deckverstärkung, Schweißdetails und Seilzugwinkel sollten vor der Produktion überprüft werden.

• Fertigungsschwerpunkt: Umformung von Stahlblech, Steuerung der Fertigungsformen / Vorrichtungen, glatte Seilkontaktfläche, Genauigkeit der Schweißmontage und optionale FEA-Überprüfung.

• Oberflächenbehandlung: Sa 2,5 Sandstrahlen + eine Schicht Epoxid-Werkstattgrundierung als Referenz → Endbeschichtung oder polierte Edelstahloberfläche kann nach Absprache besprochen werden, wenn spezifiziert.

Haupttechnische Parameter

Hauptabmessungen auf der Webseite für die deckmontierte, aus Stahlblech gefertigte Panama-Klüse vom Typ AP nach JIS F 2017. Abmessungen in mm, sofern nicht anders angegeben.

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie die deckmontierte, aus Stahlblech gefertigte Panama-Klüse vom Typ AP nach JIS F 2017 und die Nenngröße 310 oder 360 gemäß der Schiffzeichnung.

Schritt 2: Bestätigen Sie die Richtung der Verankerungsleine, die Deckanordnung und ob die Klüse für Neubauten oder Ersatz verwendet wird.

Schritt 3: Bestätigen Sie die Deckschweißschnittstelle, die Deckverstärkung, den verfügbaren Installationsraum und alle Installationsanforderungen der Werft.

Schritt 4: Bestätigen Sie die Materialanforderung: Stahlblechgüte, Edelstahloption oder spezielle Stahllegierung, falls zutreffend.

Schritt 5: Bestätigen Sie die Oberflächenbehandlung: Werkstattgrundierung, Anforderung der Endbeschichtung, verzinkte / lackierte Oberfläche oder polierte Edelstahloberfläche, falls spezifiziert.

Schritt 6: Bestätigen Sie den Zertifikatsumfang vor der Angebotserstellung: Herstellerzertifikat, Materialzertifikat, Klassenzertifikat, Zeugeninspektion oder andere Projektanforderungen.

Schritt 7: Geben Sie die Menge, das Lieferziel, die erforderliche Lieferzeit, die Installationszeichnung und Referenzfotos an, falls verfügbar.

Struktur

Aus Stahlblech gefertigter Körper | Geschlossene Panama-Seilöffnung | Glatte Seilkontaktfläche | Deckverschweißte Basis | Geometrie gesteuert durch Umformwerkzeug / Vorrichtung | Schweißmontageschnittstelle | Werkstattgrundierung oder spezifizierte Oberflächenbehandlung

Vorteile bei Fertigung, Schweißen und Ingenieurwesen

• Die aus Stahlblech gefertigte Konstruktion eignet sich für kontrollierte Umformung und Schweißmontage, wenn die Schiffzeichnung JIS F 2017 Typ AP anstelle eines Gusstyps vorsieht.

• Die Steuerung von Fertigungsformen und Vorrichtungen hilft, die Öffnungsform, die Basislänge und die wiederholte Maßhaltigkeit für die beiden AP-Nenngrößen beizubehalten.

• Die Seilkontaktflächen sollten nach der Fertigung bearbeitet, geschliffen und geglättet werden, um scharfe lokale Kontakte zu reduzieren und die Verankerungsseile zu schützen.

• Die deckverschweißte Basis ermöglicht es der Klüse, die lokale Seilkontaktkraft auf die Deckstruktur zu übertragen; die Deckverstärkung und das Schweißdetail sollten von der Werft oder dem Konstruktionsbüro überprüft werden.

• Die Schweißvorbereitung im Bereich der Deckverbindung sollte kontrolliert werden, um Defekte zu reduzieren, die die Schweißarbeiten der Werft und die Abnahme der Inspektion beeinträchtigen könnten.

• FEA-basierte Festigkeitsberechnung und -optimierung kann bei Bedarf verwendet werden, um die Spannungsverteilung um die Öffnung, die Plattenübergänge und den geschweißten Basisbereich zu überprüfen.

• Die Zweigrößenpalette vereinfacht die Auswahl für Projekte, bei denen die Schiffzeichnung den AP-Typ und das Hauptdecklayout bereits festgelegt hat.

Benutzerdefinierte Attribute

• Standard: JIS F 2017-1982 → verwenden, wenn die Spezifikation der Werft oder des Eigners JIS Typ AP Panama-Klüsenabmessungen vorschreibt.

• Typ: AP → deckmontierte, aus Stahlblech gefertigte Konfiguration für Panama-Klüsenanwendungen.

• Nenngröße: 310 / 360 → wählen Sie gemäß dem Verankerungsplan des Schiffes und der Projektzeichnung.

• Konstruktion: Aus Stahlblech gefertigter Körper → Steuerung von Umformwerkzeugen / Vorrichtungen und Qualität der Schweißmontage sind wichtige Produktionspunkte.

• Material: Stahlblechgüte zu bestätigen → C-Mn-Stahl, Edelstahl oder spezielle Stahllegierung sollten vor der Angebotserstellung bestätigt werden.

• Installation: Deckverschweißt → Deckverstärkung, Schweißdetails und lokale Installationsbedingungen sollten anhand der Zeichnung bestätigt werden.

• Oberflächenbehandlung: Sa 2,5 Sandstrahlen + Epoxid-Werkstattgrundierung als Referenz → Endbeschichtung folgt der Schiffsfarbspezifikation oder Kundenanforderung.

• FEA-Überprüfung: Verfügbar gemäß Projektanforderung → wird verwendet, um Spannungskonzentrationen zu überprüfen und die lokale Geometrie bei Bedarf zu optimieren.

• Zertifikatsanforderung: Verfügbar gemäß Bestellumfang → Klasseninspektion und Zertifikatsstufe sollten vor der Angebotserstellung bestätigt werden.

Funktionsweise

Die Verankerungsleine nähert sich der Deckklüse → Die Leine durchläuft die geschlossene Panama-Öffnung → Die glatte gefertigte Kontaktfläche führt den Seilweg → Die lokale Kontaktkraft wird über die geschweißte Basis auf die verstärkte Deckstruktur übertragen → Inspektion und Endbeschichtung werden nach der Installation abgeschlossen

Anwendungen

Seeschiffe | Frachtschiffe | Tanker | Containerschiffe | Massengutfrachter | Deckverankerungsstationen | Panama-Kanal-Verankerungsanordnungen | Neubau- und Ersatzprojekte

Zertifizierungen & Vorteile

Zertifikate können gemäß Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Zulassungsverfahren der Klassengesellschaft arrangiert werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfbescheinigung.

Zeichnung & Fotos

FAQ

F1: Bietet JIS F 2017 Typ AP eine standardmäßige SWL (Sichere Arbeitslast)?

A1: Nein. Die Tabelle JIS F 2017 Typ AP enthält Nenngröße, Hauptabmessungen und Gewicht. Die SWL ist in der Standardtabelle nicht angegeben. Die Auswahl sollte gemäß der Verankerungsanordnung des Schiffes, der Seilgröße, der Auslegungslast, der Deckverstärkung, den Schweißdetails und den Projektzulassungsanforderungen überprüft werden.

A2: Wählen Sie die Nenngröße 310 oder 360 gemäß der Schiffzeichnung, der Verankerungsseilanordnung, dem Decklayout und dem verfügbaren Installationsraum. Die bereitgestellte Tabelle dient der Auswahl der Hauptabmessungen und der Angebotsbestätigung.

F3: Welche Informationen werden vor der Angebotserstellung benötigt?

A3: Bestätigen Sie Standard, Typ AP, Nenngröße, Materialgüte, Oberflächenbehandlung, Menge, Zertifikatsanforderung, Deckinstallationszeichnung, Lieferziel und erforderliche Lieferzeit. FEA-Überprüfung oder Klassenzeugeninspektion sollten angegeben werden, falls erforderlich.
