DN100mm 450mm Pedestal Roller Fairlead mit Klappe Verifizierte SWL (2541766 kN) für Schiffsanlegungen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipmen |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Technischer Standard: | CB/T 436-2000 | Rollentyp: | Typ A mit CB*58-83 Standardrolle |
|---|---|---|---|
| Durchmesser der Walzen: | 100 mm ~ 450 mm | Rolle nein.: | Rollennummer: Einzelrolle |
| Rollengewicht: | 9,9 kg ~ 452 kg | Basisgewicht: | 63,9 kg ~ 454,4 kg |
| Materialien: | Weicher C-Mn-Stahl, Edelstahl, Gussstahl, Sphäroguss | Oberflächenbehandlung: | Sandstrahlen bis S2,5 + eine Schicht Epoxid-Werkstattgrundierung, verzinkt, kundenspezifische Oberfl |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS usw | ||
| Hervorheben: | Schleifpfosten-Roller Fairlead,CB/T 436 Fairlead,CB/T 436 Stützpfeiler Fairlead |
||
Produkt-Beschreibung
DN100mm–450mm Poller-Umlenkrolle mit Klüse | Verifizierte SWL (254–1766 kN) für Schiffsverankerung
Produktübersicht
Die Poller-Umlenkrolle Typ A nach CB/T 436 mit Klüse ist für die kombinierte Seilführung und temporäre Sicherung in Schiffsverankerungssystemen konzipiert.
Die erhöhte Pollerstruktur gewährleistet einen korrekten Seilwinkel vom Deck zur Umlenkrolle, reduziert abnormale Biegungen und verbessert die Lastverteilung.
Die drehbare Gussstahlrolle reduziert Reibung und Seilverschleiß, während die integrierte Klüse eine schnelle Positionierung und Halterung ermöglicht.
Entwickelt mit definierten SWL-Werten für die Auswahl unter realen Verankerungslasten, um eine zuverlässige Lastübertragung und Betriebssicherheit zu gewährleisten.
Schnelle Spezifikationen
- Rollen-Durchmesser: 100–450 mm → Definiert Seilkapazität
- Poller-Höhe (H): ~1000 mm → Gewährleistet korrekten Anstellwinkel
- SWL: 254–1766 kN → Definiert zulässige Last
- Funktion: Führung + Klüse → Kombinierter Betrieb
- Material: Gussstahlrolle + gefertigter Poller → Festigkeit
- Welle: Hochfester Stahl → Lastübertragung
- Schmierung: Schmiernippel → Einfache Wartung
- Oberfläche: Sa2.5 + Grundierung → Korrosionsschutz
- Standard: CB/T 436-2000 → Marinekonformität
Haupttechnische Parameter
| Rolle Durchm. |
Anwendbarer Drahtseildurchmesser (max.) (Nur als Referenz) |
Abmessungen | Gewicht kg |
SWL (kN) | ||||||||||||||||
| Faser Seil Durchm. |
Natur Seil Durchm. |
SWR (GB /T 8918) Festigkeit 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Rolle | Poller | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Hinweis: Pollerhöhe = 1000 mm | ||||||||||||||||||||
Auswahlhilfe
Schritt 1 – Rollendurchmesser auswählen → Basierend auf Seilgröße
Schritt 2 – Seiltyp bestätigen → Faser- oder Stahldrahtseil
Schritt 3 – SWL bestätigen → Muss Verankerungslast überschreiten
Schritt 4 – Pollerhöhe bestätigen → Deck-Anstellwinkel anpassen
Schritt 5 – Funktion bestätigen → Mit Klüse oder nur Führung
Schritt 6 – Zertifizierung bestätigen → Klassenanforderung
Struktur
Gussstahlrolle | Klüse | Erhöhter Poller | Welle | Schmiersystem
Benutzerdefinierte Attribute
- Pollerhöhe: 500~1500 mm → Korrekter Seilwinkel
- SWL: 254–1766 kN → Ladekapazität
- Funktion: Führung + Halten → Effizienter Betrieb
- Material: Gussstahl → Festigkeit
- Welle: Hochfest → Lastübertragung
- Schmierung: Schmiersystem → Sanfte Drehung
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Anfrageleitfaden
Bitte geben Sie Seildurchmesser, erforderliche SWL, Pollerhöhe (falls abweichend), Einbauposition und Zertifizierung an.
Funktionsweise
Der erhöhte Poller sorgt für den richtigen Seilwinkel, die Rolle reduziert die Reibung und die Klüse ermöglicht die temporäre Sicherung.
Anwendungen
Schiffsdeckverankerung | Anwendungen mit hohem Anstellwinkel | Kompakte Bauweise
Zertifizierungen & Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; korrekte Anstellwinkelkonstruktion, reduzierter Seilverschleiß, integrierte Funktion.
Zeichnungen & Fotos

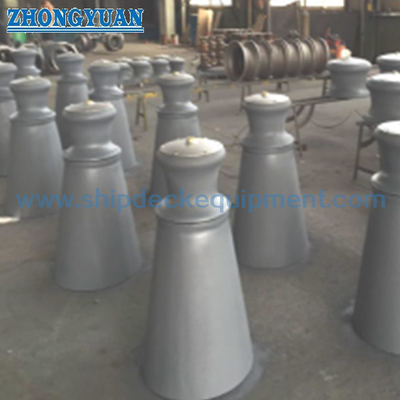

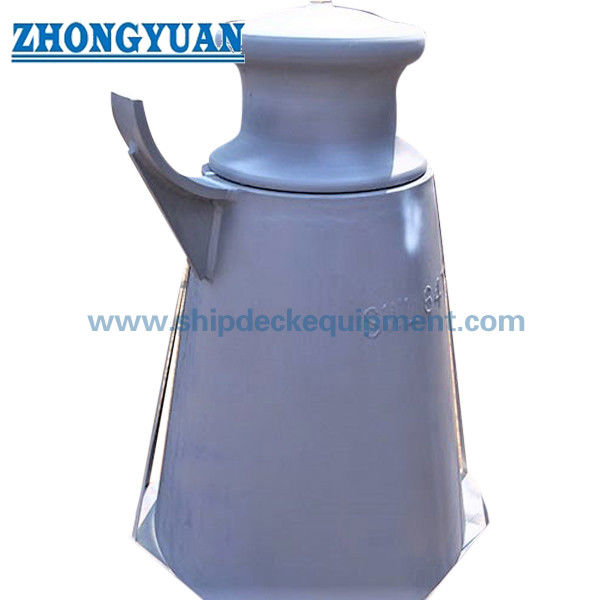

GA-Zeichnung | Produktfotos
Bestellung
MOQ: 1 Einheit | Lieferung: 45–60 Tage | Kundenspezifische Höhe verfügbar
FAQ
F1: Warum ist die Pollerhöhe wichtig?
A: Sie gewährleistet einen korrekten Seilwinkel und reduziert Seitenlasten.
F2: Kann die Höhe angepasst werden?
A: Ja, die Pollerhöhe kann an das Decklayout angepasst werden.
F3: Wie wählt man die SWL aus?
A: Die SWL muss die erwartete Verankerungslast überschreiten.
