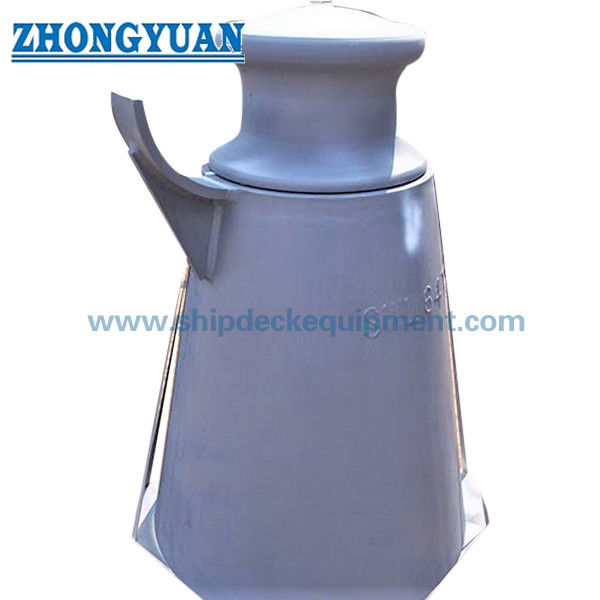

100×450mm Pedestal Roller Fairlead mit Klappe. Verifizierte SWL (254×1766 kN) für das Anlegen von Schiffen.
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | TT, L/C |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Technischer Standard: | CB/T 436-2000 | Rollentyp: | Typ A mit CB*58-83 Standardrolle |
|---|---|---|---|
| Durchmesser der Walzen: | 100 mm ~ 450 mm | Rolle nein.: | Rollennummer: Einzelrolle |
| Rollengewicht: | 9,9 kg ~ 452 kg | Basisgewicht: | 63,9 kg ~ 454,4 kg |
| Materialien: | Weicher C-Mn-Stahl, Edelstahl, Gussstahl, Sphäroguss | Oberflächenbehandlung: | Sandstrahlen bis S2,5 + eine Schicht Epoxid-Werkstattgrundierung, verzinkt, kundenspezifische Oberfl |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS usw | ||
| Hervorheben: | Schleifpfosten-Roller Fairlead,CB/T 436 Fairlead,CB/T 436 Stützpfeiler Fairlead |
||
Produkt-Beschreibung
100×450mm Pedestal Roller Fairlead mit Klappe. Verifizierte SWL (254×1766 kN) für das Anlegen von Schiffen.
Produktübersicht
CB/T 436 Typ A-Ständer-Roller-Fehler mit Klemm ist für die kombinierte Seilführung und vorübergehende Befestigung in Schiffsverankerungssystemen ausgelegt.
Die erhöhte Sockelstruktur sorgt für den richtigen Seilleiterwinkel von Deck zu Fairlead, reduziert abnormale Biegung und verbessert die Lastverteilung.
Die drehende Gusswalze reduziert Reibung und Seilverschleiß, während die integrierte Klappe eine schnelle Positionierung und Halte ermöglicht.
Konzipiert mit definierten SWL-Werten für die Auswahl unter realen Liegelasten, um eine zuverlässige Lastübertragung und Betriebssicherheit zu gewährleisten.
Schnelle Angaben
- Durchmesser der Walze: 100×450 mm → Definition der Seilkapazität
- Stuhlhöhe (H): ~ 1000 mm → Sicherstellung eines richtigen Bleiwinkels
- SWL: 2541766 kN → Definition der zulässigen Last
- Funktion: Führung + Auskleidung → Kombinierte Bedienung
- Material: Gusseisenwalze + gefertigtes Sockel → Festigkeit
- Schacht: Hochfester Stahl → Lastübertragung
- Schmierung: Fettbrust → Leichte Wartung
- Oberfläche: Sa2,5 + Grundierung → Korrosionsschutz
- Standard: CB/T 436-2000 → Einhaltung der Meeresvorschriften
Haupttechnische Parameter
| mit einem Durchmesser von - Das ist Dia. |
Anwendbares Drahtseildiagramm (max.) (Nur zur Referenz) |
Abmessungen | Gewicht Weigerung |
SWL (kN) | ||||||||||||||||
| Fasern Seil - Das ist Dia. |
Natur Seil - Das ist Dia. |
SWR (GB /T 8918) Stärke 1570 Mpa |
Ein | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | mit einem Durchmesser von | Stützpunkt | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16 bis 18 | 14 bis 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40 bis 42 | 38 bis 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42 bis 44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Anmerkung: Sockel h= 1000 mm | ||||||||||||||||||||
Auswahlführer
Schritt 1: Wählen Sie den Durchmesser der Walze → Basierend auf der Seilgröße
Schritt 2: Bestätigen Sie den Seiltyp → Faser- oder Stahldrahtseil
Schritt 3 ️ Bestätigen SWL → muss die Liegelast übersteigen
Schritt 4 Bestätigen Sie die Stuhlhöhe → Spielen Sie den Bleiwinkel des Decks
Schritt 5 ️ Bestätigen der Funktion → Nur mit Klappe oder Führung
Schritt 6 ️ Bestätigung der Zertifizierung → Klassenanforderung
Struktur
Gussstahlrolle. Schleife. Erhöhte Sockel.
Benutzerdefinierte Attribute
- Stützpfadhöhe: 500~1500 mm → Richtige Seilleitung
- SWL: 2541766 kN → Ladekapazität
- Funktion: Führung + Halte → Effizienter Betrieb
- Material: Gusseisen → Festigkeit
- Schacht: Hohe Festigkeit → Lastübertragung
- Schmierung: Fettsystem → glattes Drehen
- Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis
Anhaltspunkte für Anfragen
Bitte geben Sie den Seildurchmesser, die erforderliche SWL, die Sockelhöhe (falls unterschiedlich), die Anlagestelle und die Bescheinigung an.
Wie es funktioniert
Das erhöhte Sockel sorgt für den richtigen Seilwinkel, die Walze reduziert die Reibung und die Klappe ermöglicht eine vorübergehende Befestigung.
Anwendungen
Anlegestellen auf dem Schiff. Hochwinkel-Anwendungen. Kompaktes Layout.
Zertifizierungen und Vorteile
Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; richtiger Bleiwinkel, reduzierter Seilverschleiß, integrierte Funktion.
Zeichnung und Fotos

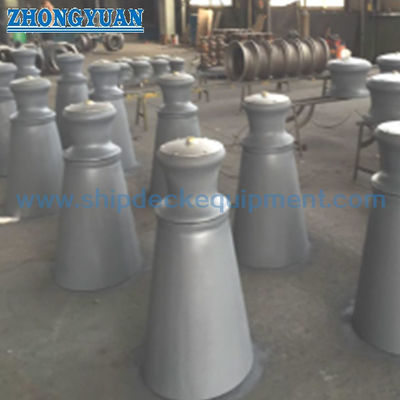

GA-Zeichnung. Produktfotos
Bestellung
MOQ: 1 Einheit. Lieferung: 45-60 Tage.
Häufig gestellte Fragen
F1: Warum ist die Höhe des Sockels wichtig?
A: Es sorgt für einen richtigen Seilvortriebswinkel und reduziert die Seitenlast.
Q2: Kann die Höhe angepasst werden?
A: Ja, die Sockelhöhe kann angepasst werden.
F3: Wie wählt man SWL aus?
A: SWL muss die erwartete Liegelast übersteigen.
