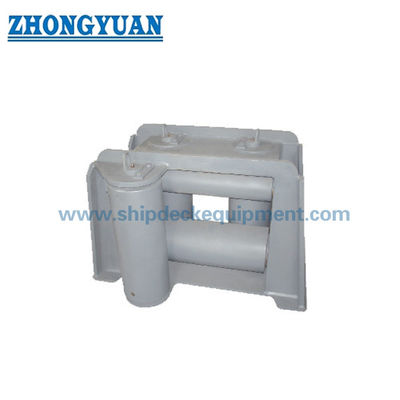

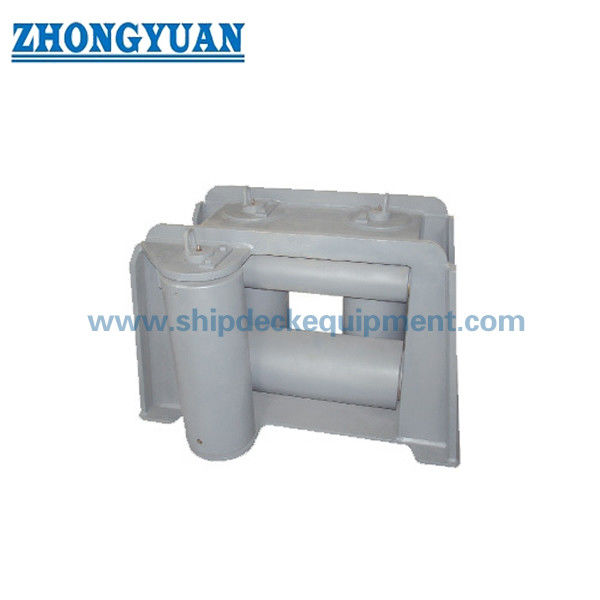

Art BR JIS F 2026 fünf Rohr-Rollen-Universalführungsrollen mit dem oberen Rollen-Schiff, das Ausrüstung festmacht

Universal-Seilführung mit fünf Rollen und oberer Rolle zum Anlegen von Schiffen | JIS F 2026 Typ BR

Produktübersicht

Die JIS F 2026 Typ BR Fünf-Rollen-Universalführungsleine ist eine Festmacherseil-Führungsvorrichtung am Decksende, die in der Nähe des überbordseitigen Seitendecks oder des Deckkantenbereichs installiert wird. Es wird verwendet, um Festmacherleinen aus mehreren Richtungen durch eine kompakte Rollenanordnung zu führen, wodurch der direkte Kontakt des Seils mit der Schiffsstruktur reduziert wird und das Seil beim Anlegen, Verschieben und bei allgemeinen Festmacherarbeiten reibungsloser verläuft.

Diese Seilführung vom Typ BR ist als praktische Fünf-Rollen-Lösung für mittelschwere bis schwere Seilführungsanordnungen positioniert, bei denen eine Seilführung in mehrere Richtungen erforderlich ist, der Platz an Deck jedoch eine größere Seilführung mit sieben oder neun Rollen nicht rechtfertigt. Bei Projekten, die Typ BL erfordern, sollten vor der Angebotserstellung die gegenläufige Anordnung, die Seilgröße, die Lastbasis, das Installationsfundament und der Inspektionsumfang der Klasse anhand der Schiffszeichnung bestätigt werden.

Kurzspezifikationen

• Produkttyp: Fünf-Rollen-Universal-Seilführung mit Oberrolle → kompakte, multidirektionale Seilführung für Schiffsanlegestellen.

• Standard: JIS F 2026-1980 → Referenz für Typ BR/Typ BL-Bezeichnung, Abmessungen, Schweißbeine und Gewichtsbereich.

• Nennrollendurchmesserbereich: 140 bis 315 mm → unterstützt unterschiedliche Deckanordnungen und Seilweganforderungen.

• Gewichtsbereich: 235 bis 2050 kg → nützlich für Hebepläne, Handhabung in der Werkstatt, Verpackung, Fracht und Überprüfung des Deckfundaments.

• Strukturkonzept: horizontale und vertikale Rollenkombination → ermöglicht die Führung von Seilen aus unterschiedlichen Anlaufwinkeln mit weniger lokalem Seilverschleiß.

• Materialoptionen: C-Mn-Stahl, Weichstahl oder Edelstahl → Das endgültige Material sollte den Projektspezifikationen und Zeichnungsanforderungen entsprechen.

• Oberflächenbehandlung: Strahlen auf Sa2,5/S2,5 + Epoxid-Werkstattgrundierung, poliert, verzinkt oder kundenspezifische Beschichtung → je nach Korrosionsumgebung und Schiffsanstrichsystem ausgewählt.

• Umfang des Zertifikats: je nach Projektanforderung verfügbar → Klasseneinbindung, Materialrückverfolgbarkeit und Inspektionsbegleitung sollten vor der Bestellung bestätigt werden.

Wichtigste technische Parameter

Hauptwebsite-Abmessungen für JIS F 2026 Typ BR Fünf-Rollen-Universal-Kabelführungen. Sofern nicht anders angegeben, sind die Abmessungen in mm angegeben. In der folgenden Tabelle sind die nützlichsten Auswahl- und Layoutparameter für das Lesen von Webseiten aufgeführt. Die vollständige Standarddimensionstabelle wird in der Backend-Referenz abgelegt.

Auswahl- und Anfrageleitfaden

Schritt 1: Bestätigen Sie Standard, Typ und Handanordnung → JIS F 2026-1980 Typ BR oder Typ BL sollte mit der Zeichnung der Schiffsanlegeanordnung übereinstimmen.

Schritt 2: Bestätigen Sie den Nenndurchmesser und den Seilweg → wählen Sie 140, 160, 180, 200, 250 oder 315 entsprechend der Seilgröße, der Position der Seilführung und dem erforderlichen Seilanlaufwinkel.

Schritt 3: Bestätigen Sie die Lastbasis und die Seildaten → geben Sie Seiltyp, Seildurchmesser, Seil-MBL (sofern verfügbar), Festmacheranordnung und alle erforderlichen Auslegungslast- oder Klassenhinweise an. Behandeln Sie die Seilbruchlast nicht als Traglast der Seilführung, es sei denn, die Konstruktionsgrundlage wurde bestätigt.

Schritt 4: Bestätigen Sie die Installationsdetails → Deckposition, Anordnung der Überbordseite, Fundamentraum, Schweißbedingungen, umgebende Verstärkung und entsprechende Winden- oder Pollerposition.

Schritt 5: Bestätigen Sie Material und Oberflächenbehandlung → C-Mn-Stahl, Weichstahl, Edelstahl, Strahlen + Grundierung, verzinkt, poliert oder kundenspezifisches Beschichtungssystem.

Schritt 6: Bestätigen Sie die Kaufinformationen → Menge, Zertifikatsanforderung, Prüfumfang, Lieferort, erforderliche Lieferzeit und Zeichnung oder Referenzfoto, falls verfügbar.

Struktur

Fünf-Walzen-Anordnung | Oberwalze | Seitenrollen | Horizontale und vertikale Seilführungsrollen | Geschweißter Stahlrahmen | Fundamentschnittstelle am Deckende | Seilberührte Rollflächen | Beine entsprechend der Größe anschweißen | Marinebeschichtung oder individuelle Veredelung

Vorteile von Liegeplatzdesign und Technik

• Die Fünf-Rollen-Anordnung sorgt für eine stabilere Seilführung als einfachere Drei- oder Vier-Rollen-Anordnungen und behält gleichzeitig eine kompaktere Struktur als große Sieben- oder Neun-Rollen-Seilführungen bei.

• Die Kombination aus horizontalen und vertikalen Rollen hilft bei der Steuerung der Seilbewegung aus verschiedenen Anlaufrichtungen, was bei Anlegestationen am Decksrand und bei Anlegestellen für technische Schiffe nützlich ist.

• Der Rollkontakt reduziert den direkten Gleitkontakt zwischen Seil und Schiffsstruktur und trägt so dazu bei, den lokalen Verschleiß der Festmacheroberflächen bei wiederholten Seilbewegungen zu reduzieren.

• Der kompakte Mehrrollenrahmen eignet sich dort, wo die Deckanordnung eine verbesserte Seilkontrolle erfordert, aber der verfügbare Installationsraum begrenzt ist.

• Der Standardgrößenbereich von nominal 140 bis 315 bietet Werften eine praktische Auswahl für unterschiedliche Schiffsgrößen, Decksanordnungen und Seilführungsanforderungen.

• Gewichts- und Schweißnahtdaten werden für die Fundamentplanung, Werkstattabwicklung, Verpackung und Installationskoordination bereitgestellt.

• Die Oberflächenbehandlung kann entsprechend der Spezifikation der Schiffsbeschichtung, der Korrosionsumgebung und den Anforderungen des Eigentümers ausgewählt werden, vorbehaltlich der Projektbestätigung.

Benutzerdefinierte Attribute

• Standard: JIS F 2026-1980 → verwenden, wenn die Werft- oder Eignerspezifikation japanische Standardabmessungen für Rollenführungen am Decksende vorschreibt.

• Typ: Typ BR / Typ BL → Typ BR wird für diese Seite verwendet; Typ BL oder umgekehrte Anordnung sollten vor dem Angebot durch eine Zeichnung bestätigt werden.

• Nenndurchmesser: 140 / 160 / 180 / 200 / 250 / 315 → Auswahl entsprechend Seilweg, Einbauraum und Schiffsanlegeanordnung.

• Rollendurchmesserbereich: 140 bis 315 mm → größere Rollengrößen bieten einen größeren Kontaktradius und eine größere Strukturhülle.

• Gewichtsbereich: 235 bis 2050 kg → wichtig für Transportplanung, Deckhebeanordnung und Installationsvorbereitung.

• Material: C-Mn-Stahl, Weichstahl oder Edelstahl → Endgüte, Rückverfolgbarkeit und Inspektionsanforderungen sollten den Bestellspezifikationen entsprechen.

• Oberflächenbehandlung: Sa2,5/S2,5-Strahlen + Epoxid-Werkstattgrundierung, poliert, verzinkt oder kundenspezifische Behandlung → Das endgültige Beschichtungssystem sollte den Anforderungen an die Schiffslackierung entsprechen.

• Zertifikatsanforderung: Auf Anfrage je nach Projektanforderung verfügbar → Klassengenehmigung und Zeugeninspektion unterliegen dem bestätigten Auftragsumfang.

Wie es funktioniert

Das Festmacherseil nähert sich von der Deck- oder Überbordseite → Das Seil berührt die geeignete Rollenoberfläche → Rollen leiten die Seilrichtung und reduzieren die Gleitreibung → Der Rahmen überträgt die Seilführungskraft auf das Deckfundament → Das Seil läuft weiter in Richtung Poller, Winde oder Festmacheranordnung

Anwendungen

Schiffsanlegesysteme | Seilführung am Deckende | Windenseilführungsanordnung | Bagger | Kranschiffe | Stapelboote | Arbeitsboote | Technische Schiffe | Neubau- und Ersatzprojekte

Zertifizierungen und Vorteile

Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit und Genehmigungsverfahren der Klassengesellschaft zusammengestellt werden. Klassenzertifikate sind auf Anfrage und vorbehaltlich der bestätigten Teilnahme am Kurs erhältlich.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat.

Zeichnungen und Fotos

FAQ

F1: Was ist der Hauptunterschied zwischen einer Seilführung mit fünf Rollen und einer größeren Seilführung mit neun Rollen?

A1: Eine Seilführung mit fünf Rollen ist eine kompakte Seilführungslösung in mehrere Richtungen für normale bis mittelkomplexe Anlegeplatzanordnungen. Für größere Strukturen, komplexere Seilführungswinkel oder schwerere Seilführungsanordnungen wird normalerweise eine Seilführung mit neun Rollen gewählt. Die endgültige Auswahl sollte sich an der Anordnung der Schiffsliegeplätze und der Beladungsbasis orientieren.

F2: Kann die Seilbruchlast direkt als Tragfähigkeit dieser Seilführung verwendet werden?

A2: Nein. Seilbruchlast, Seil-MBL, Auslegungslast, Referenz-SWL und Testlast sollten nicht gemischt werden. Für ein Angebot und eine technische Überprüfung geben Sie bitte den Seildurchmesser, den Seiltyp, die Seil-MBL (falls verfügbar), die Schiffszeichnung und den erforderlichen Klassenhinweis an, damit die richtige Auswahlbasis bestätigt werden kann.

F3: Welche Informationen werden vor dem Angebot benötigt?

A3: Bitte bestätigen Sie JIS F 2026 Typ BR oder Typ BL, Nenndurchmesser, Seilgröße, Material, Oberflächenbehandlung, Menge, Zertifikatsanforderung, Deckinstallationsposition, Lieferort, erforderliche Lieferzeit und Zeichnung oder Foto, falls verfügbar.

Zeichnung von JIS F 2026 Typ BR Fünf-Rohr-Rollen-Universal-Fairleads mit oberer Rolle Schiffsfestmacherausrüstung
