Schnüren und Schnüren
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
| Dokument: | Marine Rope Reel Manual Dri...92.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Applicable Diameter: | 28~72mm | Drum Storage Capacity of Steel Wire Length: | 110~220m |
|---|---|---|---|
| Foot Bolts Quantity: | 8~12 | Material: | 304, 316L Stainless Steel, Polished Stainless Steel, Mild Steel |
| Hervorheben: | Verankerung von Faserseildrahtspulen |
||
Produkt-Beschreibung

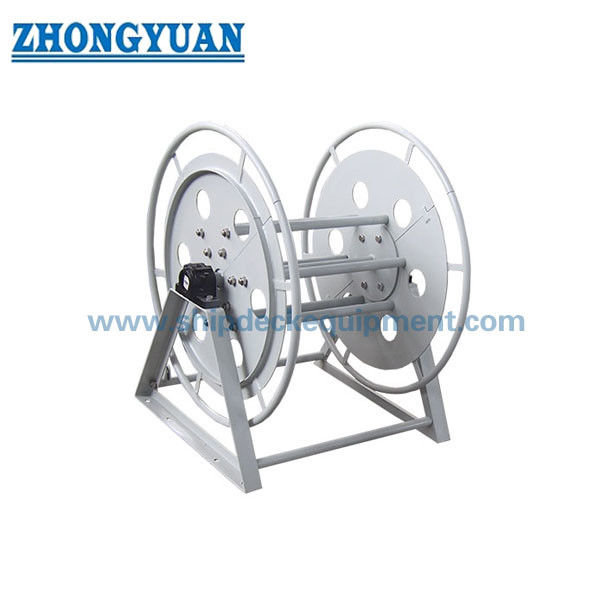

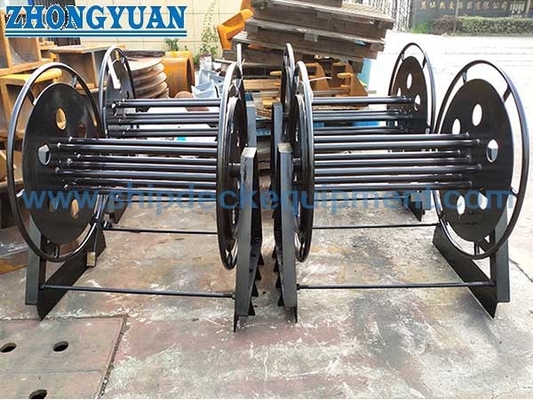

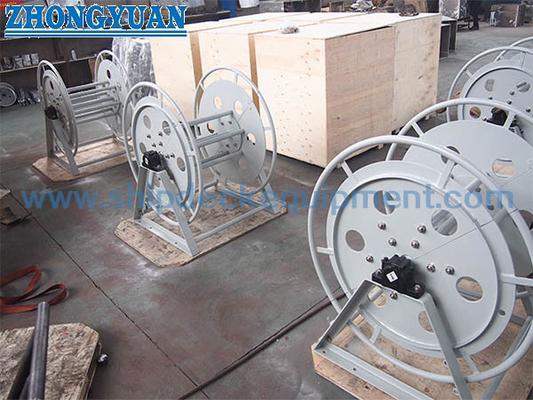

Schiffsmooring-FaserseilrolleCB/T 498-1995 Norm
Beschreibung:
Diese Schiffsspirale wird zum Aufbewahren von Synthesefaserseilen verwendet.
Haupttechnische Spezifikationen
1. Anwendbar für die Lagerung von Synthesefaserseilen
2Neun verschiedene Spezifikationen
3. Anwendbarer Durchmesser: 28 ~ 72 mm;
4. Aufbewahrungskapazität von Stahldraht Längen: 110 ~ 220m;
5. Fußschrauben Menge: 8 ~ 12;
6Material: 304, 316L Edelstahl, polierter Edelstahl, milder Stahl.
7. Glatte Oberfläche ohne Burrs, Risse, scharfe Ecken usw.
8. Schacht geschmiert;
9. Sa2.5 Sandstrahlen und antikorrosives Epoxidhalben;
11- die besonderen Anforderungen des Kunden erfüllen;
Haupttechnische Parameter:
| Typ | Dia. von Ballaststoffen Draht |
Kapazität der Trommel | D | D1 | D2 | L | L1 | B | B1 | H | Bolt Dia. (mm) |
Boltmenge | b | B2 | Gewicht (in kg) |
| 30 | 28 bis 30 | 140 bis 220 | 190 | 650 | 820 | 750 | 930 | 650 | 630 | 520 | M16 | 8 | 40 | 190 | 85.1 |
| 34 | 32 bis 34 | 160 bis 220 | 190 | 650 | 820 | 860 | 1046 | 650 | 630 | 520 | 89.1 | ||||
| 38 | 36 bis 38 | 170 bis 220 | 190 | 650 | 820 | 880 | 1056 | 650 | 630 | 520 | 93.1 | ||||
| 42 | 40 bis 42 | 170 bis 220 | 255 | 810 | 980 | 850 | 1056 | 820 | 650 | 575 | 10 | 185 | 118.5 | ||
| 46 | 44 bis 46 | 180 bis 220 | 255 | 810 | 980 | 930 | 1126 | 820 | 650 | 575 | 122.5 | ||||
| 50 | 48 bis 50 | 180 bis 220 | 325 | 970 | 1140 | 910 | 1108 | 980 | 800 | 655 | 225 | 140.3 | |||
| 54 | 52 bis 54 | 190 bis 220 | 325 | 970 | 1140 | 930 | 1128 | 980 | 800 | 655 | 145.3 | ||||
| 60 | 56 bis 60 | 190 bis 220 | 405 | 1150 | 1320 | 905 | 1108 | 1140 | 880 | 745 | 12 | 212 | 182.6 | ||
| 72 | 64 ~ 70 ~ 72 | 200 bis 220 | 490 | 1330 | 1500 | 920 | 1132 | 1310 | 1030 | 830 | 246 | 216.1 |
Zeichnung vonCB/T 498-1995 Verankerung von Seilfasern und Drahtspulen Schiffsabdeckung
