Produktübersicht

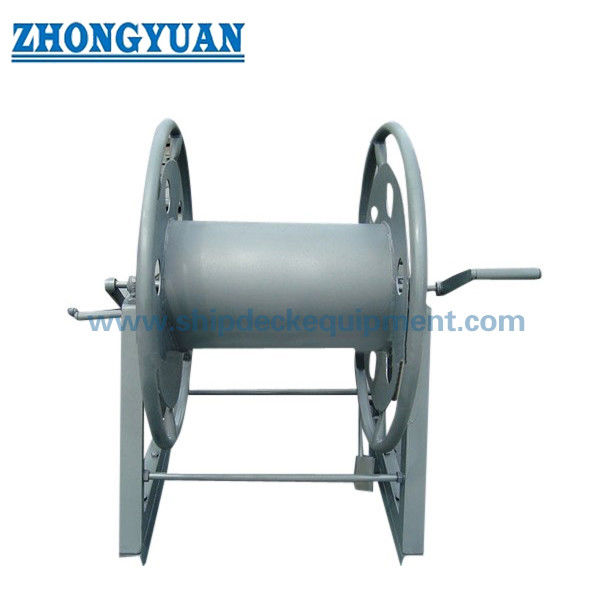

Die Stahlseilrolle vom Typ A ist für die Lagerung von maritimen Stahlseilen konzipiert, bei denen eine bequeme manuelle Bedienung erforderlich ist.

Der abnehmbare Griff kann nach Gebrauch abgenommen und je nach Deckanordnung von der linken oder rechten Seite bedient werden.

Im Vergleich zu Rollen ohne Griff ist Typ A besser für häufiges manuelles Auf- und Abwickeln geeignet, da der Griff eine bessere Drehkontrolle bietet und den Kraftaufwand des Bedieners reduziert.

Die Rolle dient nur zur Lagerung, nicht zum Heben oder Ziehen. Sie ist für Stahlseile von 13 mm bis 32 mm mit einer Lagerlänge von 120 m bis 190 m geeignet.

Ein verschraubter Sockel, eine geschmierte Lagerung, eine optionale Bremse oder ein Sperrstift sowie eine glatte Kantenbearbeitung machen die Rolle sicherer und einfacher auf dem Schiffsdeck zu bedienen.

Schnelle Spezifikationen

• Anwendbarer Stahlseildurchmesser: 13-32 mm -> Geeignet für die Lagerung von kleinen bis mittleren maritimen Stahlseilen
• Bedienung: Abnehmbarer Griff -> Einfacheres manuelles Drehen und bessere Bedienkontrolle
• Griffposition: Bedienung von links oder rechts -> Flexible Bedienung je nach Decklayout
• Standard: CB/T 3468-92 Typ A -> Referenzstandard für maritime Stahlseilrollen
• Trommelkapazität: 120-190 m -> Auswahl je nach Seildurchmesser und erforderlicher Lagerlänge
• Bremse / Sperre: Fußbremse oder Sperrstift verfügbar -> Hält die Rolle während der Lagerung stabil
• Sockelbefestigung: Verschraubter Sockel -> Bequeme Installation, Demontage und Verlagerung
• Struktur: Design mit Gewichtsreduktionslöchern -> Reduziert das Produktgewicht bei gleichzeitiger Beibehaltung der strukturellen Festigkeit
• Lagerung: Geschmierte Lagerung -> Leichtere Drehung und geringerer manueller Kraftaufwand
• Material: Baustahl / Edelstahl 304 / 316L -> Auswahl je nach Korrosions- und Budgetanforderung
• Oberflächenbehandlung: Feuerverzinkung / Sa2.5-Sandstrahlen + Epoxidbeschichtung / polierter Edelstahl -> Maritimer Korrosionsschutz
• Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis

Haupttechnische Parameter

Hinweis: Modell, Bremse, Sockelanordnung und Trommelabmessungen können gemäß Projektzeichnungen und Schiffsdecklayout bestätigt werden.

Auswahlhilfe

Schritt 1 - Stahlseildurchmesser bestätigen -> Wählen Sie A13, A17, A20.5, A26 oder A32 entsprechend der Seilgröße

Schritt 2 - Häufigkeit der manuellen Bedienung bestätigen -> Wählen Sie Typ A, wenn häufiges Auf- und Abwickeln erforderlich ist

Schritt 3 - Seite der Griffbedienung bestätigen -> Abnehmbarer Griff kann für links- oder rechtsseitige Bedienung angeordnet werden

Schritt 4 - Lagerlänge bestätigen -> Passen Sie die Trommelkapazität von 120 m bis 190 m an

Schritt 5 - Brems- oder Sperranforderung bestätigen -> Empfohlen für sichere Lagerung und stabile Bedingungen an Bord

Schritt 6 - Sockelbefestigung und Beschichtung bestätigen -> Verschraubter Sockel und Beschichtungssystem gemäß Schiffsdecklayout

Schritt 7 - Zertifizierungsanforderung bestätigen -> Herstellerprüfzeugnis oder Klassenzertifikat gemäß Projektanforderung

Struktur

Trommel | Stahlrohrtrommelkern | Welle | Geschmierte Lagerung | Abnehmbarer Griff | Stützrahmen | Verschraubter Sockel | Gewichtsreduktionslöcher | Fußbremse / Sperrstift

Konstruktions- und Qualitätsvorteile

• Abnehmbarer Griff -> Kann nach Gebrauch abgenommen werden, um Platz zu sparen und Störungen zu reduzieren
• Links-/Rechtsbedienung -> Unterstützt flexible manuelle Bedienung je nach Decklayout
• Bessere Drehkontrolle -> Geeignet für häufiges manuelles Auf- und Abwickeln
• Gewichtsreduktionslöcher -> Reduziert das Produktgewicht, ohne die strukturelle Festigkeit zu beeinträchtigen
• Fußbremse oder Sperrstift -> Hält die Rolle während der Lagerung oder im Standby-Zustand stabil
• Geschmierte Lagerung -> Reibungslose Drehung und geringerer manueller Kraftaufwand
• Verschraubter Sockel -> Bequeme Installation, Demontage und Verlagerung
• Glatte Kanten -> Schützt Bediener vor scharfen Kanten und verbessert die Handhabungssicherheit
• Glatte Seilkontaktfläche -> Reduziert das Risiko von Seilschäden beim Aufwickeln und Lagern

Benutzerdefinierte Attribute

• Produkttyp: Stahlseilrolle mit abnehmbarem Griff -> Zur manuellen Lagerung von maritimen Stahlseilen, nicht zum Heben
• Standard: CB/T 3468-92 Typ A -> Referenzstandard für maritime Rollen
• Anwendbares Seil: 13-32 mm Stahlseil -> Deckt kleine und mittlere Durchmesser ab
• Kapazität: 120-190 m -> Auswahl basierend auf Seildurchmesser und erforderlicher Lagerlänge
• Griffanordnung: Abnehmbarer Griff -> Unterstützt links- oder rechtsseitige Bedienung
• Bremse: Fußbremse verfügbar -> Verbessert die Lagerstabilität
• Sperre: Sperrstift verfügbar -> Hält die Rolle während der Lagerung sicher
• Installation: Verschraubter Sockel -> Einfache Montage und Verlagerung
• Material: Baustahl / Edelstahl 304 / 316L -> Auswahl basierend auf Korrosions- und Budgetanforderung
• Oberflächenbehandlung: Feuerverzinkung / Epoxidbeschichtung / polierter Edelstahl -> Maritimer Korrosionsschutz
• Individualisierung: Trommelgröße, Sockelanordnung, Bremse, Sperrstift, Griff und Material -> Unterstützt projektspezifische Anforderungen
• Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis -> Unterstützt Projektdokumentation und Inspektionsanforderungen

Anfrageleitfaden

Bitte geben Sie den Stahlseildurchmesser, die Seillänge, die bevorzugte Griffbedienungsseite, die Brems- oder Sperranforderung, die Sockelbefestigungsanordnung, das Material, die Oberflächenbehandlung und die Zertifizierungsanforderung an.

Sind Sie sich bei der richtigen Rollengröße nicht sicher? Senden Sie uns den Seildurchmesser und die Lagerlänge, und wir empfehlen Ihnen eine geeignete Rollenkonfiguration.

Funktionsweise

Das Stahlseil wird durch manuelle Griffbedienung auf die Trommel gewickelt. Der abnehmbare Griff bietet Hebelwirkung und kann links oder rechts montiert werden. Die Lagerung ermöglicht eine reibungslose Drehung, und die Bremse oder der Sperrstift sichert die Rolle, wenn das Seil gelagert ist.

Anwendungen

Lagerung von Stahlseilen auf Schiffsdecks | Häufige manuelle Seilhandhabung | Lagerung von Ersatz-Festmacherseilen | Ausrüstung von Schiffen | Werkstatt-Seillagerung

Zertifizierungen & Vorteile

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis. Vorteile sind leichte Bauweise, reibungslose Drehung, verschraubte Sockelmontage, Brems-/Sperrsicherheit, glatte Kanten und anpassbare Materialien/Beschichtungen.

Zeichnung & Fotos

Allgemeine Anordnungszeichnung und Produktfotos

Bestellung

Spezifizieren Sie: Typ A Modell, Stahlseildurchmesser, Seillänge, Griffbedienungsseite, Brems- oder Sperranforderung, Material, Oberflächenbehandlung, verschraubte Sockelanordnung, Menge und Zertifizierungsanforderung.

FAQ

F1: Warum Typ A mit abnehmbarem Griff wählen?
A: Typ A ist geeignet, wenn Bediener beim häufigen Auf- und Abwickeln eine einfachere manuelle Drehung und bessere Kontrolle benötigen.

F2: Kann der Griff von beiden Seiten bedient werden?
A: Ja. Der abnehmbare Griff kann je nach Decklayout für links- oder rechtsseitige Bedienung angeordnet werden.

F3: Kann der Griff nach Gebrauch abgenommen werden?
A: Ja. Der abnehmbare Griff kann abgenommen werden, um Platz zu sparen und Störungen während der Lagerung zu reduzieren.

F4: Wird diese Rolle zum Heben oder Ziehen verwendet?
A: Nein. Es handelt sich um eine Lagerrolle für Stahlseile, keine Hebewinde oder Schleppwinde.

F5: Kann die Oberflächenbehandlung angepasst werden?
A: Ja. Feuerverzinkung, Sa2.5-Sandstrahlen plus Epoxidbeschichtung, polierter Edelstahl und kundenspezifische Beschichtungen sind verfügbar.
