Produktübersicht

Die 12,5 ‰ 30 mm kompakte hydraulische Ankerwindschraube ist eine platzsparende Deckmaschine, die für den Ankerketten-Handling auf kleinen Schiffen, Arbeitsbooten, Patrouillenbooten, Fischereifahrzeugen,und andere Schiffe, bei denen die Anlagefläche des Vorderdecks begrenzt istEs wird verwendet, um die Ankerkette durch eine Kettenzigeuner mit Brems- und Kupplungssteuerung für Ankerbetriebe einzuheben und auszuheben.

Die kompakte hydraulische Windlass-Serie mit integriertem Hydraulikmotor und Getriebe.Das Produkt ist keine Offshore-Ankerwinde und darf nicht als Abschlepp- oder AHTS-Ankerwinde bezeichnet werden.Die Auswahl sollte zusammen mit dem Ankerkettendurchmesser, der Kettengrad, dem Ankergewicht, der Kettensperrenanordnung, der Ausrichtung der Rohre, dem Deckfundament, der hydraulischen Antriebseinheit bestätigt werden.und Klassifizierungsgesellschaft.

Schnelle Angaben

• Produktart: kompakter hydraulischer Ankerwindler → Kettenzigeunerbetriebene Anlagen für Ankerkettenheben und Auszahlung, nicht Seillager.
• Ankerkettenbereich: 12,5-30 mm Standardseitenbereich → 32 / 34 / 36 mm Daten werden in Backend Reference als erweiterte Konfiguration gespeichert, die bestätigt werden muss.
• Nennlast der Kette aus der mitgelieferten Tabelle: 5,9 ∼ 38,3 kN → für die Wahl der Kette verwendet; nicht als SWL, MBL oder Bremslast umzuschreiben.
• Bremsschutzlast aus der mitgelieferten Tabelle: 30231 kN → Referenzbremskapazität für das ausgewählte Modell; endgültige Konstruktionsgrundlage hängt von der Kettengruppe und der Kettensperrordnung ab.
• Kettengeschwindigkeit: ≥ 9 m/min Referenz → geeignet für Ankerarbeiten auf kompakten Schiffen; Endgeschwindigkeit hängt von hydraulischem Durchfluss, Motorverschiebung und Lastzustand ab.
• Verkrümmelungskopfzieher: 5 ∼ 30 kN → optionale Hilfsfunktion für das Seilhandeln, nicht ersetzbar für eine zertifizierte Liegewinde, sofern nicht anders angegeben.
• Antriebsanordnung: Hydraulischer Motor mit kompakter Getriebe → elektrische HPU oder Schiffshydraulisches System sollte vor der Modellwahl bestätigt werden.
• Kompaktes Konstruktionsfokus: reduzierter Fußabdruck auf dem Deck, vereinfachte Anordnung der Maschinen und einfachere Integration auf schmalen Vordecks.

Haupttechnische Parameter

Kompaktes Design und Vorteile des hydraulischen Antriebs

• Die kompakte Anordnung integriert den hydraulischen Motor und das Getriebe in der Nähe der Zigeunermontage, wodurch der Maschinenfußabdruck im Vergleich zu größeren getrennten Antriebsstrukturen verringert wird.
• Für jeden Kettendurchmesser und -grad ist eine passende Kette erforderlich, wobei nicht davon auszugehen ist, dass eine Kette in den gesamten Bereich von 12,5 mm bis 30 mm passt.
• Der hydraulische Antrieb sorgt für eine reibungslose Startmoment- und Drehzahlregelung für die Verankerungskette,besonders nützlich, wenn das Schiff bereits über eine hydraulische Energiequelle verfügt oder eine elektrische HPU in der Nähe angeordnet werden kann.
• Die Brems- und Kupplungsanlage ermöglicht die Steuerung der Zigeunerin während der Auszahlung, Halte und Hebung.und Genehmigungspflicht.
• Für eine kompakte Deckinstallation sind eine ordnungsgemäße Ausrichtung der Hawse-Rohrleitungen, eine Leitung der Kettenschließfächer, ein Servicezugang für Brems-/Kupplungs-/Hydraulikleitungen und eine ausreichende Festigkeit des Deckfundaments erforderlich.
• Wenn ein Hilfsverkrümmelungskopf montiert ist, kann er leichte Seilbearbeitungen unterstützen.

Auswahl- und Anfrageführer

Schritt 1: Bestätigen Sie den Durchmesser der Ankerkette: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 mm.

Schritt 2: Bestätigen Sie die Kettengröße, den Verknüpfungsstandard, das Ankergewicht und die erforderliche Ankertiefe oder Kettengrößenordnung.

Schritt 3: Bestätigen Sie die Nennziehung der Kette, die Anforderungen an die Kurzzeitziehung/Überlastung, die Bremsbelastung und die Anbringung eines separaten Kettenstopps.

Schritt 4: Bestätigen Sie die Konfiguration: Einzelzigeuner, Doppelzigeuner, Warpkopf, Kupplungsordnung, Bremsart und lokale/Fernbedienungsanforderung.

Schritt 5: Bestätigen Sie die hydraulische Energiequelle: vorhandenes hydraulisches Schiffssystem oder elektrisch angetriebene HPU, einschließlich Druck, Stromfluss, Stromversorgung und Installationsposition.

Schritt 6: Zeichnen Sie die GA-Zeichnung des Decks, die Ausrichtung der Hawse-/Spurling-Rohre, die Anordnung der Kettenschließfächer, die Fundamentdetails, die Art des Schiffes, die Anforderungen an die Klasse, die Menge, den Lieferort,und erforderliche Lieferzeit.

Struktur und Komponenten

Hydraulic motor | Compact gearbox | Chain gypsy / cable lifter | Warping head if specified | Brake system | Clutch system | Main shaft and bearings | Hydraulic control valve | HPU or vessel hydraulic interface | Deck base frame | Foundation bolts / welding interface as applicable

Benutzerdefinierte Attribute

• Produktkategorie: hydraulische Ankerwindschleife → Kompakte Deckmaschinen für Ankerkettenbearbeitung.
• Kettenabstand: 12,5 ∼30 mm Standardseitenbereich → Zigeunerprofil muss dem tatsächlichen Kettendurchmesser und der Qualität entsprechen.
• Kettenziehung: 5,9 ≈ 38,3 kN aus der angegebenen Tabelle → Der endgültige Wert sollte anhand der Klassenberechnung und der ausgewählten Kettenqualität überprüft werden.
• Bremsschutzlast: 30 ‰ 231 kN abgehend von der mitgelieferten Tabelle → nicht die gleiche als die Kettenschutzlast und nicht automatisch ein Prüfwert.
• Antriebstyp: Hydraulische → elektrische HPU, hydraulische Leistung, Druck, Durchfluss und Kühlordnung des Behälters müssen bestätigt werden.
• Konfiguration: Einzel-/Doppelzigeuner mit optionalem Warpkopf → entsprechend der Verankerung des Schiffes und dem Deckraum ausgewählt.
• Steuerungstyp: Lokaler Joystick oder Steuerventil als Referenz → Fernbedienung, Notstopp und Verriegelungsfunktionen sind gegebenenfalls anzugeben.
• Oberflächenbehandlung: Sa 2.5 Sprengung + Epoxidhandlungsprimer als Referenz → Endbeschichtungssystem folgt der Meeresumwelt und den Kundenanforderungen.
• Zertifizierungsanforderung: je nach Bestellumfang verfügbar → Klassenzertifikat, Herstellerzertifikat, Materialzertifikat und Prüfbericht vor der Produktion vereinbart.

Wie es funktioniert

Hydraulic power is supplied by the vessel hydraulic system or electric HPU → Hydraulic motor drives the compact gearbox → Gypsy engages the matched anchor chain → Clutch controls connection between drive and gypsy → Brake controls holding and paying-out condition → Anchor chain load is transferred through the windlass base and deck foundation

Anwendungen

Kleine Schiffe. Arbeitsboote. Fischereiboote. Patrouillenboote. Lastboote. Nutzfahrzeuge. Schmale Vordecksysteme. Kompakte Ankerketten-Handhabungssysteme. Neubau- und Ersatzprojekte.

Zertifizierungen und Vorteile

Die Zertifikate können je nach Projektanforderung, Inspektionsumfang, Materialrückverfolgbarkeit, Testanforderung und Genehmigungsverfahren der Klassengesellschaft angeordnet werden.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

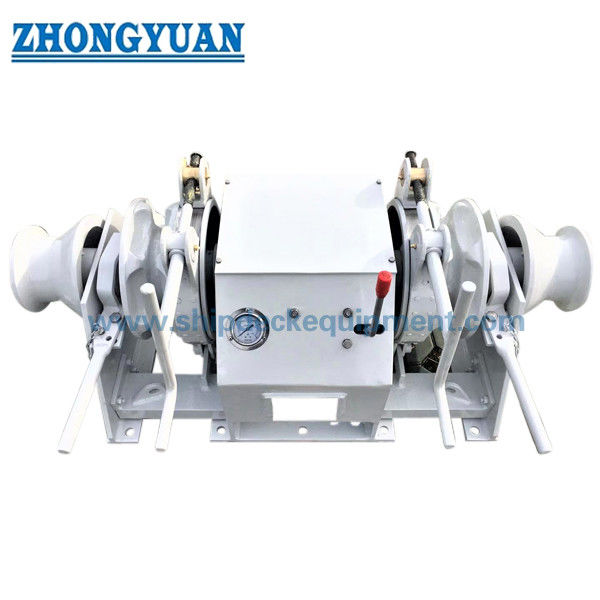

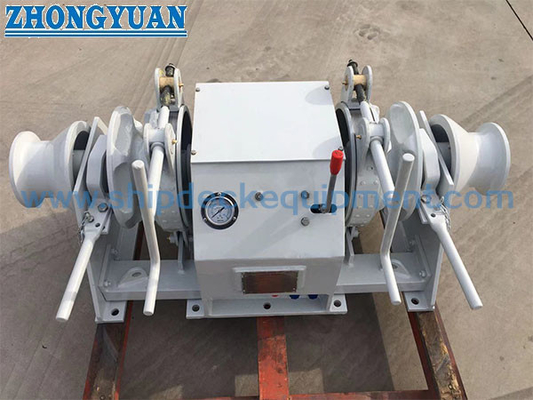

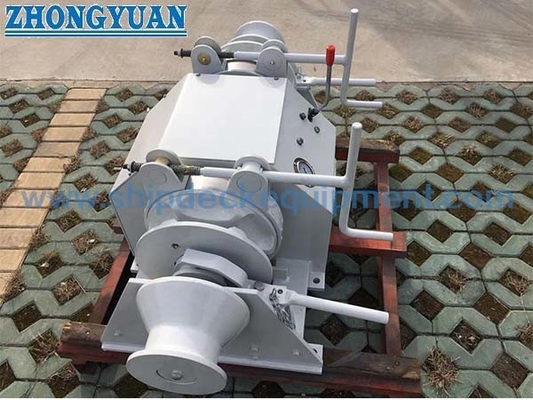

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Ist dieses Produkt eine Ankerwindschraube oder eine Offshore-Ankerwinde?

A1: Es handelt sich um einen kompakten hydraulischen Ankerwindschläger für das Heben und Auszahlen von Ankerketten.Es sollte nicht als Offshore-Anker-Handling-Winch für AHTS-Schlepp- oder Anker-Handling-Operationen bezeichnet werden, es sei denn, eine separate Projektplanung bestätigt diesen Anwendungsbereich.

F2: Kann ein Windlass alle Kettengrößen von 12,5 mm bis 30 mm abdecken?

A2: Nein. Der Seitenbereich beschreibt eine Reihe. Der tatsächliche Zigeuner muss mit dem ausgewählten Kettendurchmesser, der Kette und der Verknüpfungsgeometrie übereinstimmen. Kettenziehung, Bremslast, Motorleistung,und hydraulische Parameter je Modell ausgewählt werden.

F3: Welche Informationen sind vor dem Angebot erforderlich?

A3: Bestätigen Sie den Kettendurchmesser, den Kettengrad, das Ankergewicht, die Kettenlänge/die Ankertiefe, den erforderlichen Zug, die Bremslast, die Anordnung des Kettenstoppers, die hydraulische Stromquelle, die Stromversorgung des Schiffes,Einbaulaufzeichnung, Klassenanforderung, Menge, Lieferort und erforderliche Lieferzeit.
