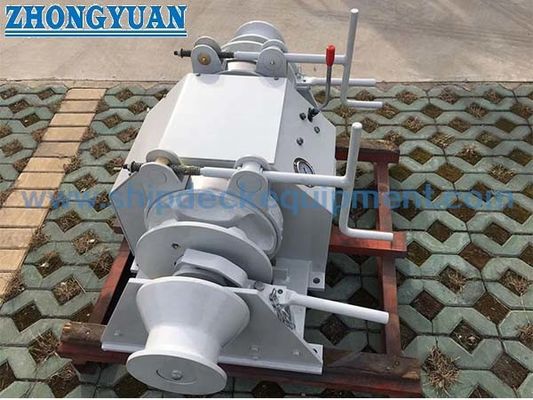

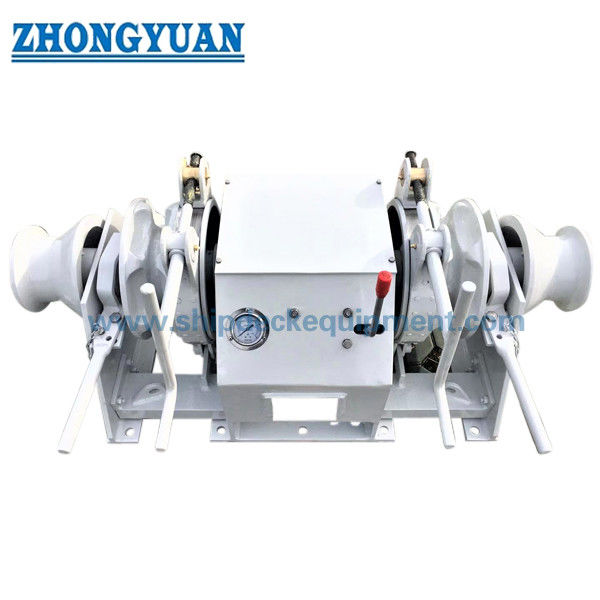

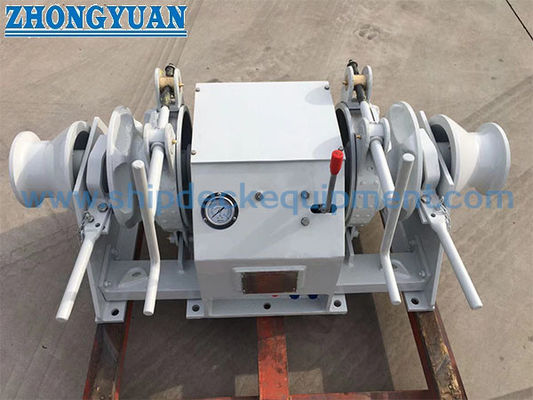

12.530mm Platz spart Hydraulische Anker Windglas
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Durchmesser der Ankerkette: | Φ40mm | Ankerlast: | 68KN |
|---|---|---|---|
| Bindungslast: | 68KN | Seilkapazität: | 150m |
| Verbindungsgeschwindigkeit: | 6-18m/min | Motorleistung: | 30KW |
| Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS usw | ||
| Hervorheben: | Hydraulische Ankerwinde 30KW,150m hydraulische Ankerwinde,Elektrische Ankerwinde 30KW |
||
Produkt-Beschreibung
12.530mm Platz spart Hydraulische Anker Windglas
Produktübersicht
Der platzsparende hydraulische Ankerwindschleifer ist speziell für die Ankerkettenbearbeitung auf Schiffen mit begrenztem Deckplatz konzipiert.
Das System verwendet ein kompaktes integriertes Getriebe und einen hydraulischen Motor, wodurch der Installationsbedarf minimiert und gleichzeitig eine zuverlässige Ankerbehandlung gewährleistet wird.
Es eignet sich für kleine Schiffe, Arbeitsboote und Boote mit schmalen Vordecks.
Dieser Windlass ist hauptsächlich für die Ankerkettenbearbeitung mit optionaler Hilfsseilbearbeitung über das Warpende konzipiert.
Schnelle Angaben
• Ankerketten Größe: 12,5 mm
• Ankerkettenziehung: 5,9 ≈ 38,3 kN
• Bremsschutzlast: 30 ‰ 231 kN
• Kettengeschwindigkeit: 915 m/min
• Warpkopfzieher: 5 ̊30 kN
• Kettenlänge: bis zu 82,5 m
• Motorleistung: 415 kW
• Antriebsart: Hydraulik (elektrische HPU)
• Konfiguration: Einzel- / Doppel-Zigeuner + Verformung
• Steuerung: Lokale Steuerung mit Joystick
• Kettengrad: U2 / U3
Haupttechnische Parameter
| Kette (mm) | Kettenabzug (kN) | Bremsbelastung (kN) | Geschwindigkeit (m/min) | Warpzug (kN) | Motorleistung (kW) |
| 12.5 | 5.9 | 30 | ≥ 9 | 5 | 4 |
| 14. 16. 17.5 | 8.3/10.9/13 | 51/67/80 | ≥ 9 | 8 | 5.5 |
| Die Kommission | 15.3/17.9/20.6 | 95/110/126 | ≥ 9 | 10 | 7.5 |
| 24/26 | 24.5/28.7 | 149/175 | ≥ 9 | 20 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥ 9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥ 9 | 30 | 22 |
Auswahlführer
Schritt 1. Wählen Sie die Kettengröße aus (12,5 mm)3 kN) 3. Schritt: Bestätigen Sie die Bremsbelastung (30 231 kN) 4. Schritt: Wählen Sie die Kettengeschwindigkeit (9 15 m/min) 5. Schritt: Bestätigen Sie den hydraulischen Antrieb 6. Schritt: Wählen Sie die Konfiguration 7. Schritt: Installationslayout
Struktur und Komponenten
Struktur und Komponenten: Hydraulischer Motor (integriert) Kompaktes Getriebe Zigeunerrad (Kette-Handhabung) Krümmkopf Bremssystem Kupplungsanlage Hydraulische Antriebseinheit Steuerventil Basisrahmen
Benutzerdefinierte Attribute
Kettengröße. Kettenziehung. Bremsbelastung. Krümmungsziehung. Antriebsart. Konfiguration. Steuerungstyp.
Benutzerdefinierte Konfiguration und Anfrageführer
Kettengröße. Kettengrad. Zugbedarf. Bremslast. Installationsraum. Steuerungssystem. Schiffstyp.
Wie es funktioniert
Der hydraulische Motor treibt das Getriebe an, um das Zigeunerrad für die Ankerkette zu drehen.
Der Anker wird durch die Zigeunerin angehoben oder abgesenkt, während die Bremse und die Kupplung eine sichere Lastkontrolle gewährleisten.
Die kompakte integrierte Bauweise sorgt für einen effizienten Betrieb auf begrenztem Platz.
Anwendungen
Anwendungen: Kleine Schiffe. Arbeitsboote. Fischerboote. Patrouillenboote. Schiffe mit schmalem Deck.
Zertifizierungen und Vorteile
Zertifizierungen: CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS.
Vorteile: Platzsparendes, kompaktes Design. Integrierter hydraulischer Motor und Getriebe. Einfache Installation. Leichte Wartung. Zuverlässige Ankerkettenbearbeitung. Ideal für begrenzten Deckplatz.
Zeichnung und Fotos
• Zeichnung der allgemeinen Anordnung
• Kompakte Strukturzeichnung
• Anlagenplanung
• Produktfotos
Bestellinformationen
• MOQ: 1 Einheit
• Lieferzeit: je nach Projekt
• Zahlung: T/T, L/C
• Anpassung: Erhältlich
Häufig gestellte Fragen
F1: Was unterscheidet diesen Windlass?
A: Kompaktes integriertes Design für begrenzten Deckraum.
F2: Ist es für große Schiffe geeignet?
A: Es ist hauptsächlich für kleine und mittlere Schiffe ausgelegt.
F3: Kann die Konfiguration angepasst werden?
A: Ja, Zigeuner- und Verformungskonfigurationen können angepasst werden.
