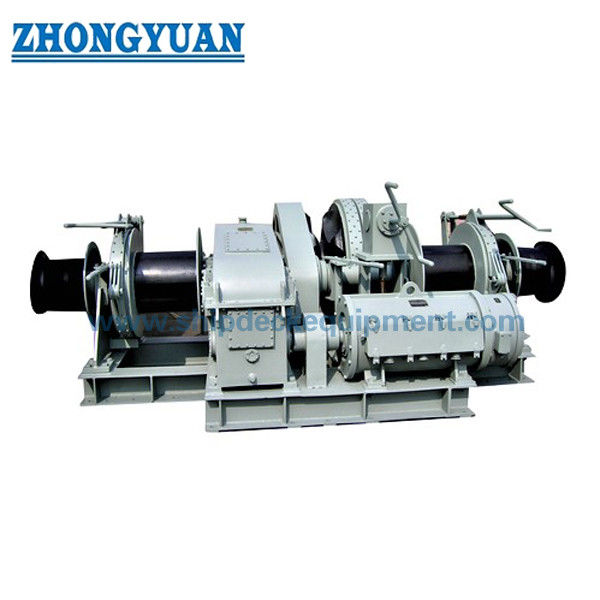

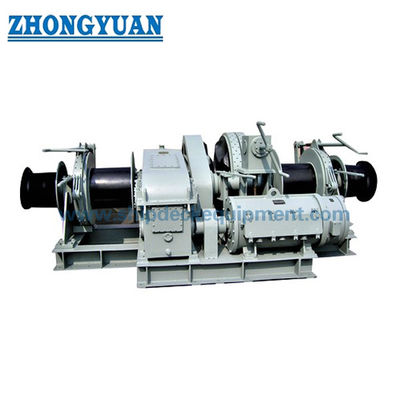

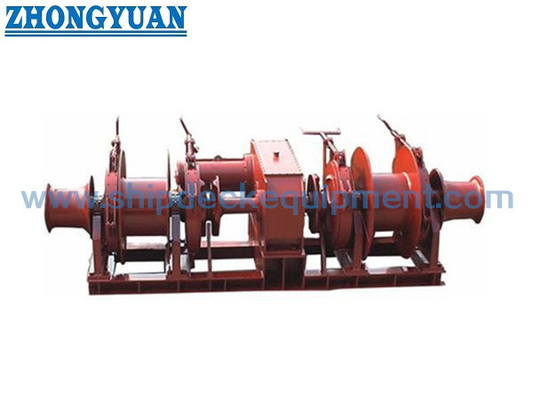

Elektrische Ankerwindscheibe und Liegewindel mit Single Gypsy Double Drum
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan |
| Zertifizierung: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | As per quotation |
| Verpackung Informationen: | Palette oder besonders angefertigt |
| Lieferzeit: | Gemäß des Angebots |
| Zahlungsbedingungen: | TT, L/C, etc. |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
|
Detailinformationen |
|||
| Durchmesser der Ankerkette: | Φ32mm | Nennzugslast: | 43.5kN |
|---|---|---|---|
| Arbeitsgeschwindigkeit: | 9m/min | Anlegelast: | 30KN |
| Stützlast: | 261KN | Motorleistung: | 16/16/11KW |
| Geschwindigkeit: | 9m/min | Zigeunernummer: | Doppelt. |
| Stromversorgung: | Wechselstrom-Einphasen 110V, 220V, 240V; Wechselstrom-Dreiphasen 220V, 380V, 440V, 660V | ||
| Hervorheben: | Stahl-elektrische Ankerwinde 9m/min,elektrische Ankerwinde 9m/Min,Elektrische Hebewinde CCS für Boote |
||
Produkt-Beschreibung
Elektrische Ankerwindscheibe und Liegewindscheibe mitEinziger Zigeuner-Doppelttrommel
Beschreibung:
Elektrische Ankerwindscheibe und Verankerungsschraube mit Single Gypsy Double Drum, dieses leistungsstarke System ist ein entscheidender Bestandteil für Schiffsverankerung und Verankerung.Wir sind spezialisiert auf die Herstellung von individuell angepassten elektrischen Ankerwindschlägern und LiegewindenDie Konfiguration, einschließlich der Anzahl der Zigeuner und Trommeln, kann an die Anforderungen des Endbenutzers angepasst werden.
Haupttechnische Spezifikationen
Material: Leichtstahl, Guss
Leistung: elektrisch
Klassifizierungsbescheinigungen:CCS, NK, BV, ABS, DNV, LR, KR, BKI, IRS, RS usw.
Gemäß den Klassifizierungsregeln für Seeschiffe gebaut.
Φ32 Einzelsitzige Doppeltrommel elektrische Windschutzscheibe
Technische Parameter:
1- Durchmesser der Ankerkette: Φ32 mm
2. Nennzugslast: 43,5 kN
3Arbeitsgeschwindigkeit: 9 m/min.
4. Anlegelast: 30 kN
5- Stützlast: 261 kN
6Motorleistung: 16/16/11 kW
7Geschwindigkeit: 9 m/min.
8Zigeunerzahl:
9Lieferzeit: 90 Tage
10Garantiezeit: ein Jahr nach Lieferung
11Farbe: vom Kunden angegeben
12Stromversorgung: Wechselstrom-Einphasen 110V, 220V, 240V
Wechselstrom dreiphasige 220V, 380V, 440V, 660V
13Zusammensetzung: hauptsächlich aus Basis, Wandrahmen, doppelter Ankerrad, doppelter Kupplung, doppelter Bremse, verdrehter Kabeltrommel, Reduktor, elektrischer Steuerkasten, Hauptsteuerung,Doppelankerbremse, Doppelwalzen usw.
Zweck:
Das Produkt wird auf dem Hauptdeck des offiziellen Strafverfolgungsschiffs sowie vor und hinten des Schiffes montiert.und das Kabel wird angezogen oder verankert, wenn das Schiff stehen bleibt.Es ist eine Sicherheitsvorrichtung für das Schiff.
Vorsichtsmaßnahmen für die Montage und Wartung:
1Wir bitten den Reeder aufrichtig, den gesamten Prozeß und die Leistung der Windlass persönlich zu überprüfen.Nach Bestätigung der Qualifikation des WindlassDer Betreiber muss alles beherrschen.
2Die Anbringung der Windlass auf dem Schiff sollte sicherstellen, daß der Wickelwinkel zwischen der Ankerkette und dem Zwiebelrad 117-120 Grad beträgt.
3Die Qualität des Dienstes gewinnt die Zufriedenheit der Benutzer, und es sollte von Fachleuten installiert und qualifiziert werden.
4Es sollte sichergestellt werden, dass die drei Augen (Kettenzylinder, Ketenbremse und Zwiebelrad) in einer Linie liegen, wenn die Ankerkette ausgezogen wird.
5Der Motor, der Rumpf und das elektrische Personal sollen gemäß den Anweisungen in Betrieb genommen werden!Der Windlass sollte unter der Nennspannung und der Nenngeschwindigkeit 30 Minuten lang kontinuierlich arbeiten können., und sollte unter Einwirkung einer Überlastspannung von mindestens 1,5 mal der Nennspannung 2 Minuten lang kontinuierlich arbeiten können;Der Windlass sollte auch mit einer Überlastschutzvorrichtung ausgestattet sein., die bei Überlastung auf mittlere Geschwindigkeit gedreht werden kann.
6- Durchführung der technischen Ausbildung der Betreiber nach den Anforderungen der Werft und des Reederes.
7Es sollte in der Lage sein, sich nach unten und nach unten zu drehen und während des Betriebs stabil und schnell zu sein.
Haupttechnische Parameter:
| Kettendiale (mm) |
Betriebslast (KN) | Aufbewahrung (KN) |
Geschwindigkeit (m/min) | Warplast (KN) | Motorleistung (KN) |
| 12.5 | 5. 9 | 30 | 9 | 5 | 3/ 1. 2 |
| 14 | 8.3 | 51 | 9 | 8 | 5.5 |
| 16 | 10. 9 | 67 | 9 | 8 |  5.5 |
| 17.5 | 13 | 80 | 9 | 8 | 5.5 |
| 19 | 15. 3 | 95 | 9 | 10 | 7.5 |
| 20.5 | 17.9 | 110 | 9 | 10 | 7.5 |
| 22 | 20. 6 | 126 | 9 | 10 | 7.5 |
| 24 | 24. 5 | 149 | 9 | 20 | 11 |
| 26 | 28. 7 | 175 | 9 | 20 | 11 |
| 28 | 33. 3 | 202 | 9 | 30 | 15 |
| 30 | 38. 3 | 231 | 9 | 30 | 15 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 34 | 49. 1 | 294 | 9 | 30 | 22 |
| 36 | 55. 1 | 329 | 9 | 30 | 22 |
| 38 | 61. 4 | 365 | 9 | 40 | 30 |
| 40 | 68 | 402 | 9 | 40 | 30 |
| 42 | 75 | 442 | 9 | 40 | 30 |
| 44 | 82. 3 | 483 | 9 | 50 | 37 |
| 46 | 89.9 | 526 | 9 | 50 | 37 |
| 48 | 97.9 | 570 | 9 | 50 | 37 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 52/ 54 | 114. 9/ 123. 9 | 664/ 713 | 9 | 50 | 45 |
| 56/ 58/ 60 | 133. 3/ 143/ 153 | 764/ 816/ 870 | 9 | 60 | 45 |
| 62/ 64 | 163. 4/ 174. 1 | 925/ 982 | 9 | 80 | 55 |
| 66/ 68 | 185. 1/ 196. 5 | 1040/ 1098 | 9 | 100 | 75 |
| 70/7 3 | 208. 3/ 226. 5 | 1160/ 1254 | 9 | 100 | 75 |
| 76/7 8 | 245. 5/ 258. 6 | 1350/ 1416 | 9 | 125 | 90 |
| 81/ 84 | 311. 7/ 335. 2 | 2171/ 2320 | 9 | 140 | 110 |
| 87/ 90 | 359. 5/ 384.8 | 2473/ 2629 | 9 | 150 | 120 |
| 92 - 95 | 402/ 428. 7 | 2735/ 2898 | 9 | 200 | 130 |
| 97/ 100 | 446. 9/ 475 | 2995/ 3162 | 9 | 250 | 150 |
| 105/ 107 | 523. 7/ 543. 8 | 3612/ 3750 | 9 | 300 | 180 |
| 112/ 114 | 595. 8/ 617. 3 | 4109/ 4228 | 9 | 350 | 200 |
|
Tag. von Kette |
Arbeiten Belastung (KN) |
Überlastung Zugkraft (KN) |
Betrieb Belastung (KN) |
Nennwert Geschwindigkeit (m/min) |
Warplast (KN) |
Motorleistung (KW) |
|||
| AM2 | AM3 | AM2 | AM3 | AM2 | AM3 | ||||
| 17.5 | 13.0 | 14.6 | 19.5 | 21.9 | 80 | 115 | 9 | 8 | |
| 19 | 15.3 | 17.2 | 23.0 | 25.8 | 95 | 135 | 9 | 10 | |
| 20 | 17.9 | 20.0 | 26.9 | 30.3 | 110 | 157 | 9 | 10 | |
| 22 | 20.6 | 23.0 | 30.9 | 34.5 | 126 | 180 | 9 | 15 | |
| 24 | 24.5 | 27.4 | 36.8 | 41.1 | 149 | 214 | 9 | 20 | |
| 26 | 28.7 | 32.1 | 43.1 | 48.2 | 175 | 250 | 9 | 20 | |
| 28 | 33.3 | 37.2 | 50.0 | 55.8 | 202 | 289 | 9 | 20 | |
| 30 | 38.3 | 42.8 | 57.5 | 64.2 | 231 | 330 | 9 | 30 | |
| 32 | 43.5 | 48.6 | 65.3 | 72.9 | 261 | 374 | 9 | 30 | |
| 34 | 49.1 | 54.9 | 73.7 | 82.4 | 294 | 421 | 9 | 30 | |
| 36 | 55.1 | 61.6 | 82.7 | 92.4 | 329 | 470 | 9 | 30 | |
| 38 | 61.4 | 689 | 92.1 | 103.4 | 365 | 522 | 9 | 40 | |
| 40 | 68.0 | 76.0 | 102.0 | 114.0 | 402 | 576 | 9 | 40 | |
| 42 | 75.0 | 838 | 112.5 | 125.7 | 442 | 632 | 9 | 50 | |
| 44 | 82.3 | 92.0 | 123.5 | 138.0 | 483 | 691 | 9 | 50 | |
| 46 | 89.9 | 100.5 | 134.9 | 150.8 | 526 | 753 | 9 | 50 | |
| 48 | 97.9 | 109.4 | 146.9 | 164.1 | 570 | 816 | 9 | 50 | |
| 50 | 1063 | 118.8 | 159.5 | 178.2 | 617 | 882 | 9 | 50 | |
| 52 | 114.9 | 128.4 | 172.4 | 192.6 | 664 | 950 | 9 | 80 | |
| 54 | 123.9 | 138.4 | 185.9 | 207.8 | 713 | 1021 | 9 | 80 | |
| 56 | 133.3 | 149.0 | 200.0 | 223.5 | 764 | 1093 | 9 | 80 | |
| 58 | 143.0 | 159.8 | 214.5 | 239.7 | 816 | 1168 | 9 | 80 | |
| 60 | 153.0 | 171.0 | 229.5 | 256.5 | 870 | 1245 | 9 | 80 | |
| 62 | 163.4 | 182.6 | 245.1 | 273.9 | 925 | 1324 | 9 | 100 | |
| 64 | 174.1 | 194.6 | 261.2 | 291.9 | 982 | 1405 | 9 | 100 | |
| 66 | 185.1 | 206.9 | 277.7 | 310.4 | 1040 | 1488 | 9 | 100 | |
| 68 | 196.5 | 219.6 | 294.8 | 329.4 | 1098 | 1573 | 9 | 100 | |
| 70 | 208.3 | 232.8 | 312.5 | 349.4 | 1160 | 1660 | 9 | 100 | |
| 73 | 226.5 | 253.1 | 339.8 | 379.7 | 1254 | 1794 | 9 | 125 | |
| 76 | 2455 | 274.4 | 368.3 | 411.6 | 1350 | 1932 | 9 | 125 | |
| 78 | 258.6 | 289.0 | 387.9 | 433.5 | 1416 | 2026 | 9 | 125 | |
Zeichnung von Single Gypsy Double Drum Electric Anker Windschutzscheibe Liegewindel Schiffsdeck Ausrüstung
