36mm Einzeltrommel Elektrische Hydraulische Ankerwinde | Schiffsankerhandhabungsgeräte
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | TT, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Sicherheitsaufnahme: | 5-800KN | Geschwindigkeit: | 4 bis 12 m/min |
|---|---|---|---|
| Schnelligkeit der Verformung ((m/min): | 9-18m/Min | Trommelinhalt: | 40 bis 250 m |
| Motorleistung: | 4 bis 132 kW | Seildurchm: | 11 90 (mm) |
| Steuerungsposition: | Fernsteuerung und lokale Steuerung | Optional: | Messgerät für Last, Seilgeschwindigkeit und -länge |
| Stromversorgung: | AC380V, 50Hz 3PH, AC415V 50Hz 3PH, AC440 60Hz 3PH | Material: | Edelstahl (poliert), leichter |
| Oberflächenbehandlung: | Sandblasen auf S2,5 + 3 Schichten Epoxidhalz, galvanisiert | Einstufungsbescheinigungen: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat |
| Hervorheben: | Elektrische hydraulische Ankerwinde 12m/min,hydraulische Ankerwinde 12m/min,Elektrische Ankerwinde 800KN |
||
Produkt-Beschreibung
36mm Elektrische hydraulische Ankerwinde mit Einfachtrommel | Schiffsausrüstung für Ankerhandling
Produktübersicht
Die elektrische hydraulische Ankerwinde mit Einfachtrommel ist für Ankerhandling-Einsätze auf kleinen und mittleren Schiffen konzipiert.
Das System verwendet hydraulische Leistung, die von einem Elektromotor angetrieben wird, um das Heben und Lösen des Ankers mit stabiler Leistung zu steuern.
Sie kombiniert Stahlseil mit kurzer Ankerkette, wodurch kein Kettenkasten erforderlich ist und Deckfläche optimiert wird.
Schnelle Spezifikationen
• Arbeitslast: 8,3-97,9 kN
• Stützlast: 51-570 kN
• Arbeitsgeschwindigkeit: ≥9 m/min
• Verholzug: 8-60 kN
• Verholgeschwindigkeit: ≥12 m/min
• Trommelkapazität: 100-200 m
• Seildurchmesser: 12-48 mm
• Antriebsart: Elektrohydraulisch
• Trommeltyp: Einfachtrommel
• Steuerung: Lokal und Fern
• Stromversorgung: 380V / 415V / 440V
Haupttechnische Parameter
| Seildurchm. (mm) | Arbeitslast (kN) | Stützlast (kN) | Arbeitsgeschw. (m/min) | Verholzug (kN) | Verholgeschw. (m/min) | Trommelkapazität | Motorleistung (kW) |
| 12/14/16 | 8,3/10,9/13,0 | 51/67/80 | ≥9 | 8 | ≥12 | 11x100 | 5,5 |
| 18/20/22 | 15,3/17,9/20,6 | 95/110/126 | ≥9 | 15 | ≥12 | 13x120 | 7,5 |
| 24/26 | 24,5/28,7 | 149/175 | ≥9 | 20 | ≥12 | 15x120 | 11 |
| 28/30 | 33,3/38,3 | 202/231 | ≥9 | 30 | ≥12 | 18x150 | 15 |
| 32/34/36 | 43,5/49,1/55,1 | 261/294/329 | ≥9 | 40 | ≥12 | 20,5x150 | 22 |
| 38/40/42 | 61,4/68,0/75,0 | 365/402/442 | ≥9 | 50 | ≥12 | 20,5x150 | 30 |
| 44/46/48 | 82,3/89,9/97,9 | 483/526/570 | ≥9 | 60 | ≥12 | 26x200 | 37 |
Auswahlhilfe
Schritt 1 - Seildurchmesser wählen: 12-48 mm | Schritt 2 - Arbeitslast anpassen: 8-98 kN | Schritt 3 - Stützlast bestätigen | Schritt 4 - Geschwindigkeit wählen: ≥9 m/min | Schritt 5 - Antrieb: Elektrohydraulisch | Schritt 6 - Steuerung: Lokal / Fern | Schritt 7 - Installation: Deckmontage
Struktur & Komponenten
Struktur & Komponenten: Hydraulikmotor | Getriebe | Einfachtrommel | Seilsystem | Kurze Kettenglieder | Bremssystem | Hydraulikaggregat | Bedienfeld
Benutzerdefinierte Attribute
Arbeitslast: 8-98 kN | Seildurchmesser: 12-48 mm | Geschwindigkeit: ≥9 m/min | Antriebsart: Elektrohydraulisch | Trommeltyp: Einfachtrommel | Steuerung: Lokal / Fern
Leitfaden für benutzerdefinierte Konfiguration und Anfrage
Arbeitslast | Seildurchmesser | Trommelkapazität | Verholzug | Motorleistung | Steuerungstyp | Installationsanforderung
Funktionsweise
Der Elektromotor treibt das Hydraulikaggregat an, das den Hydraulikmotor zum Drehen der Trommel antreibt.
Das Stahlseil und die kurze Kettenglieder heben oder lösen den Anker und gewährleisten ein sicheres und kontrolliertes Ankerhandling.
Anwendungen
Anwendungen: Kleine Schiffe | Fischerboote | Arbeitsboote | Hafenboote | Ankerhandling-Einsätze
Zertifizierungen & Vorteile
Zertifizierungen: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
Vorteile: Kompakte Bauweise | Kein Kettenkasten erforderlich | Stabiler Hydraulikantrieb | Einfache Installation | Platzsparende Konstruktion
Zeichnungen & Fotos
• Gesamtübersichtszeichnung
• Zeichnung der Ankerwindenstruktur
• Hydrauliksystemschema

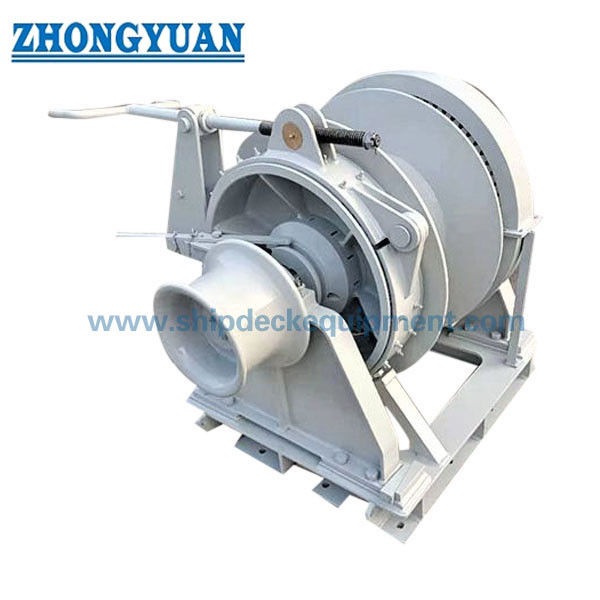

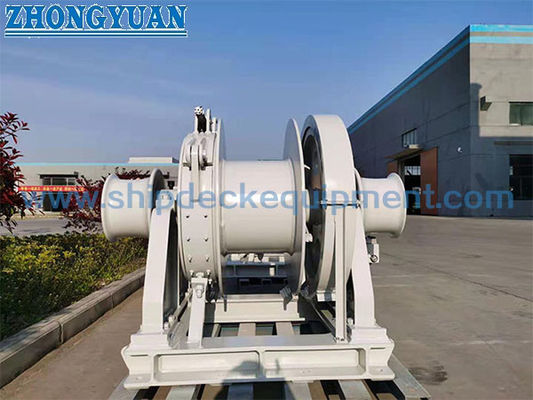

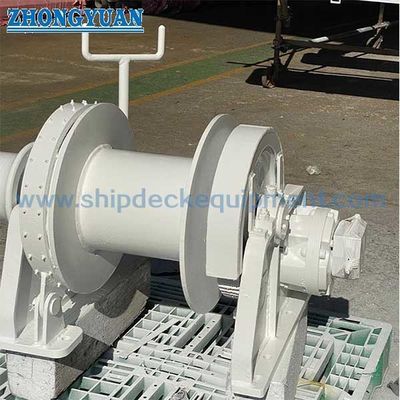

• Produktfotos
Bestellinformationen
• MOQ: 1 Einheit
• Lieferzeit: Projektbezogen
• Zahlung: T/T, L/C
FAQ
F1: Benötigt es einen Kettenkasten?
A: Nein, Seil und kurze Kette werden auf der Trommel gelagert.
F2: Ist es für kleine Schiffe geeignet?
A: Ja, ideal für kleine und mittlere Schiffe.
F3: Kann es angepasst werden?
A: Ja, vollständige Anpassung ist verfügbar.
