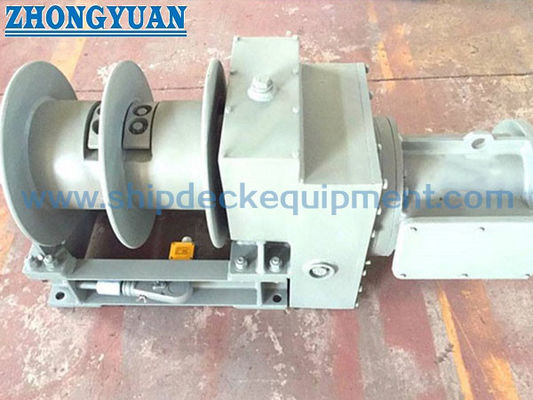

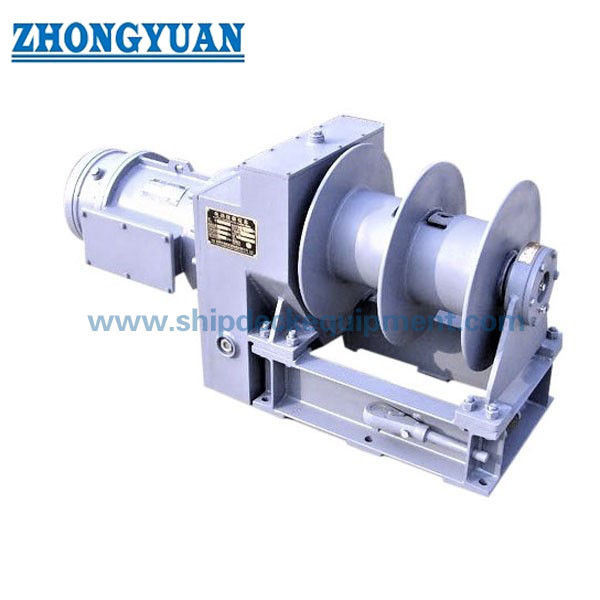

10 20 kN Marine Pilot Leiter Winde ISO 7364 Elektrisch angetrieben
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Zhongyuan Marine Equipment |
| Zertifizierung: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modellnummer: | Standard oder kundenspezifisch |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Based on quotation |
| Verpackung Informationen: | Exportieren Sie Standardpaletten oder kundenspezifische Verpackungen |
| Lieferzeit: | Basierend auf den Projektanforderungen |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | Maßgeschneiderte Produktion basierend auf den Projektanforderungen |
|
Detailinformationen |
|||
| Standard:: | ISO 7364:2016 | Typ:: | Elektrische Einzel-/Doppeltrommel, manuelle Unterstützung |
|---|---|---|---|
| Fabrikprüfung:: | Laufprüfung ohne Belastung, Trommelbelastung, statische Prüfung unter 1,5 Haltelast; | Betriebslast:: | 10KN, 16KN, 20KN |
| Geschwindigkeit ((m/min):: | 8-12 m/min | Drahtseil: | Durchm. 13 (mm); |
| Material:: | Milder Stahl, | Kontrolle:: | Lokale Kontrolle |
| Klassifizierungsbescheinigungen:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellertestzertifikat | ||
| Hervorheben: | Versuchsleiterhandkurbel iso7364,elektrische Motorantriebsversuchsleiterhandkurbel,Handkurbel der Versuchsleiter 20kn |
||
Produkt-Beschreibung
10–20kN Marine Lotsenleiter-Winde ISO 7364 Elektromotorisch | Lotsenleiter-Handhabungsgeräte für Schiffsdecks
Produktübersicht
Die nach ISO 7364:2016 gefertigte, elektromotorisch angetriebene Lotsenleiter-Winde für Marinezwecke ist für die Handhabung und Lagerung von Lotsenleitern auf Schiffsdecks konzipiert.
Sie entspricht der ISO 7364:2016 und gewährleistet eine sichere und zuverlässige Leistung in maritimen Umgebungen.
Die Winde verfügt über einen Elektroantrieb mit manuellem Backup, eine kompakte Bauweise und einen stabilen Betrieb für sicheres Ausfahren und Einholen der Leiter.
Schnelle Spezifikationen
• Standard: ISO 7364:2016
• Arbeitslast: 10 kN | 16 kN | 20 kN
• Trommeltyp: Einfach trommel | Doppel trommel
• Hubgeschwindigkeit: 8–20 m/min
• Drahtseil: 6×37-13.0-170-1
• Seilkapazität: bis zu 95 m
• Antriebsart: Elektrisch (manuelles Backup)
• Steuerung: Lokale Steuerung
• Material: Kohlenstoffstahl
• Oberflächenbehandlung: Sa2.5 + Epoxidbeschichtung
• Arbeitstemperatur: -40°C bis +50°C
Haupttechnische Parameter
| Modell | 10KN | 16KN | 20KN |
| Trommellast (KN) | 10 | 16 | 20 |
| Unterstützende Last (KN) | 30 | 48 | 60 |
| Hubgeschwindigkeit (m/min) | 8.09/10 | 9.85/11.64 | 15.3/20.7 |
| Wickellagendicke auf der Trommel | 3 | 3 | 4 |
| Seilkapazität (m) | 37 | 50 | 95 |
| Drahtseilgröße | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| Elektrisches Übersetzungsverhältnis | 75.43 | 69.48 | 51.19 |
| Manuelles Übersetzungsverhältnis | 30.73 | 30.73 | 31.5 |
| Gesamteffizienz | 0.83 | 0.858 | 0.85 |
Auswahlhilfe für Winden
Schritt 1 – Arbeitslast: 10 kN | 16 kN | 20 kN
Schritt 2 – Trommeltyp: Einfach trommel | Doppel trommel
Schritt 3 – Hubgeschwindigkeit: 8–12 m/min | 12–20 m/min
Schritt 4 – Drahtseil: 6×37 Stahldrahtseil
Schritt 5 – Antriebsart: Elektrisch mit manuellem Backup
Schritt 6 – Steuerung: Lokale Steuerung
Struktur & Komponenten
Struktur & Komponenten: Elektromotor | Getriebe-Übertragungssystem | Einfach-/Doppeltrommel | Drahtseilsystem | Bremssystem | Manuelles Antriebssystem | Bedienfeld | Basisrahmen
Benutzerdefinierte Attribute
Arbeitslast: 10 / 16 / 20 kN
Trommeltyp: Einfach / Doppel
Geschwindigkeit: 8–20 m/min
Antriebsart: Elektrisch
Steuerung: Lokal
Drahtseil: 6×37
Installation: Deckmontage
Leitfaden für kundenspezifische Konfiguration und Anfrage
Arbeitslast | Trommeltyp | Hubgeschwindigkeit | Drahtseilspezifikation | Seilkapazität | Installationsanforderung
Senden Sie die obigen Daten für Modellauswahl und Angebot
Funktionsweise
Der Elektromotor treibt die Trommel über das Getriebe an und wickelt oder löst das Drahtseil, um Lotsenleitern zu handhaben.
Der manuelle Antrieb gewährleistet den Betrieb bei Stromausfall.
Anwendungen
Anwendungen: Lotsenleiter-Handhabung | Schiffsdeck-Operationen | Frachtschiffe | Offshore-Schiffe | Hafen- und Umschlagoperationen
Zertifizierungen & Vorteile
Zertifizierungen: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Vorteile: ISO 7364 konform | Stabiler Elektroantrieb | Kompaktes Design | Manueller Backup | Einfache Wartung
Zeichnungen & Fotos
• Gesamtlayoutzeichnung
• Strukturzeichnung
• Installationsplan
• Produktfotos
Bestellinformationen
MOQ: 1 Einheit
Lieferzeit: Projektbezogen
Zahlung: T/T, L/C
FAQ
F1: Ist sie ISO-konform? A: Ja, ISO 7364:2016.
F2: Backup-Betrieb? A: Manuelle Antriebsoption verfügbar.
F3: Trommeloptionen? A: Einfach- und Doppeltrommel.
