Vierrollige Marine-Leitrolle für Ingenieursschiffe | Stahlseilführung CB 3015-83 Typ B

Vier-Roller Marine Fairlead für IngenieurschiffeCB 3015-83 Typ B

Produktübersicht

Der CB* 3015-83 Typ B Marine Fairlead ist ein vierwalziges Stahlseilführer, das für Maschinenfahrzeugdecks entwickelt wurde.Die beiden vertikalen Rollen sowie die oberen und unteren horizontalen Rollen bilden einen geschlossenen Seilgang, der ein laufendes Drahtseil aus verschiedenen Leitungsrichtungen führt, hilft, das direkte Rutschen gegen feste Stahlkanten zu reduzieren, und hält das Seil während der Winde, des Schleppens, der Positionierung oder der Deckarbeiten in der Fairlead-Öffnung.

Zu den typischen Anwendungen für Schiffe gehören Bagger, Kranschiffe, Pfahlschiffe, Maschinenbargen, Rettungs- und Arbeitsschiffe und andere Schiffe mit Stahldraht-Seil-Deckmaschinen.Die Fairlead ist eine passive Führungskomponente und erzeugt keine ZugkraftBei der endgültigen Auswahl sind daher das tatsächliche Seil, die Winde, die Seilleitung und der Richtungswechselwinkel, der Arbeitszyklus, die Rollenreaktionen, die Montagestruktur,und Projektinspektionsanforderung.

Schnelle Angaben

• Standardreferenz: CB* 3015-83 Typ B → vom Benutzer bereitgestellte Referenz für Abmessungen und Anordnungen; aktuelle Projektannahme und Standardstatus sollten bestätigt werden.
• Aufstellung der Walzen: 2 vertikale Walzen + 1 obere horizontale Walze + 1 untere horizontale Walze → erzeugt eine vierseitige Leitöffnung für den Wechsel der Seilleitung sowohl in horizontale als auch in vertikale Richtung.
• Der vertikale Rollendurchmesser D: 100 bis 300 mm → bietet fünfdimensionale Modelle für verschiedene Anforderungen an Drahtseile und Decklayout.
• Horizontale Rollen durchmesser D1: 85 bis 250 mm → unterstützt den oberen und unteren Seilkontakt, wenn die Leitung innerhalb der Führungöffnung steigt, fällt oder bewegt.
• Hauptumfang: L 540 bis 1460 mm, B 340 bis 900 mm, H 240 bis 675 mm → unterstützt die vorläufige Planung von Grundfläche, Zugang und Installation.
• Materialien: C-Mn-Stahl, milder Stahl oder Edelstahl gemäß der Spezifikation → genaue Sorten, Rollenkonstruktion, Wellen, Buschen oder Lager sowie Materialverfolgbarkeit bedürfen einer Zeichnungserklärung.
• Oberflächenbehandlung: Abrasivstrahlreinigung bis Sa 2,5 mit einer Schicht Epoxidhandlung, Polieren, Verzinkern oder projektspezifischer Veredelung → je nach Material und Behälterbeschichtungssystem ausgewählt.
• Zertifizierung: Herstellerdokumentation oder klassenbezogene Inspektion können je nach Projektanforderung und vereinbartem Umfang organisiert werden; die Zertifizierung wird nicht automatisch angenommen.

Haupttechnische Parameter

Auswahl- und Anfrageführer

Schritt eins:Bestätigen Sie CB* 3015-83 Typ B, den erforderlichen Rollendurchmesser D und ob die vierwaltige geschlossene Anordnung mit der Seilführung des Behälters übereinstimmt.

Schritt 2:Angaben zu Stahldrahtseilen: Nenndurchmesser, Konstruktion, Kern, Lage, Qualität, Mindestbruchlast, Betriebszustand und zulässige Biege- oder Kontaktanforderungen des Seilherstellers.

Schritt 3:Bestätigen Sie die Maschine und die Ladung: Zugwinde, Positionswinde, Anker- oder Deckwinde, maximale Leitungstränge, Bremslast, Betriebsgeschwindigkeit, dynamischer Faktor, Arbeitszyklus,und Richtungswechselwinkel.

Schritt 4:Die Ein- und Ausfahrtsleitungen, die erwartete Seitenleitung und die erwartete vertikale Leitung, der Standort des Fairleads, der verfügbare Deck- oder Bollwerkraum und die Anordnung der benachbarten Ausrüstung.

Schritt 5:Bestätigen Sie die Materialqualitäten, die Rollenkonstruktion, die Anordnung von Wellen und Lagern, die Schmiermethode, die Oberflächenbehandlung, den Montageart, die Schweiß- oder Schraubdetails,und Stützkonstruktionsverstärkung.

Schritt 6:Bestätigen Sie die Menge, den Zertifikat- und Inspektionsumfang, die Anforderungen an die NDT oder die Lastprüfung, den Schiffstyp, die Anforderungen an die Klassifizierungsgesellschaft, den Lieferort, die erforderliche Lieferzeit,und genehmigte Zeichnung oder Referenzfoto.

Struktur

Two vertical steel rollers | Upper horizontal roller | Lower horizontal roller | Roller shafts | Bearings or bushings | Side frames and cross members | Mounting base or welded support | Lubrication and retention arrangement as specified

Vorteile bei der Leitung, Installation und Qualität von Drahtseilen

• Die vier Walzen bilden eine geschlossene Leitöffnung, wobei die vertikalen Walzen die Seitenleitung steuern, während die oberen und unteren Walzen den Seilkontakt durch Auf- oder Ableitungen unterstützen.Das Seil in einer bestimmten Strecke halten.
• Der Rollkontakt verringert das direkte Rutschen über feste Kanten, aber der tatsächliche Seilkontakt hängt immer noch von dem Rollendurchmesser, dem Rillen- oder Laufprofil, der Seilspannung, dem Bleiwinkel, der Rotation der Rolle ab.und Oberflächenzustand.
• Die Rollenanordnung eignet sich für Maschinenfahrzeug-Layouts, bei denen sich das Seil in wechselnden horizontalen und vertikalen Winkeln dem Fairlead nähern oder verlassen kann.Die genehmigte Anordnung sollte die normalen und extremen Seilbahnen definieren..
• Die Seilspannung durch eine Richtungsänderung erzeugt Reaktionen an den kontaktierten Rollen, Wellen, Lager oder Buschen, Rahmen, Montage-Schweißschrauben oder Schrauben und Stützrumpfstrukturen.Diese Reaktionen müssen aus dem tatsächlichen Lastfall berechnet werden..
• Die Oberflächen der Walzen sollten frei von scharfen Kanten und schädlichen lokalen Beschädigungen sein.und Ersatzzugang für Inspektion und Wartung bestätigt werden.
• Bei Schleppfahrzeugen oder anderen dynamischen Fahrzeugen können sich die Auswahl auf vorübergehende Linienbelastungen, Schiffsbewegungen, Stoßbelastungen, Betriebsgrenzen und Klassenanforderungen stützen.Das Produkt sollte nicht nur nach dem angegebenen Seildurchmesser bewertet werden..
• Material, Schweißen, NDT, Dimensionskontrollen, Kontrollen der freien Drehung der Rollen, Beschichtung, Kennzeichnung und Dokumentation sollten dem genehmigten Herstellungs- und Inspektionsplan entsprechen.

Benutzerdefinierte Attribute

• Standard: CB* 3015-83 Typ B → als Dimensionsreferenz verwenden, wenn das Schiff oder die Werft dies vorschreibt; die aktuelle Annahme ist zu bestätigen.
• Rollenkonfiguration: Vier Rollen → zwei vertikale Rollen plus obere und untere horizontale Rollen schaffen einen kontrollierten Seilgang.
• Vertikaler Rollendurchmesser D: 100 / 150 / 200 / 250 / 300 mm → vorläufige Modellbezeichnung aus der mitgelieferten Tabelle.
• Horizontale Rollendurchmesser D1: 85 / 120 / 150 / 200 / 250 mm → mit dem entsprechenden Modell mit vertikaler Rolle abgestimmt.
• Anwendbarer Drahtseildurchmesser: Gemäß der beiliegenden Tabelle → 176 mm und 370 mm müssen die Angaben überprüft werden und dürfen nicht als bestätigte Werte betrachtet werden.
• Material: C-Mn-Stahl / milder Stahl / Edelstahl → genaue Qualität, Herstellungsmethode, Schweißbarkeit, Wellenmaterial und Rückverfolgbarkeit müssen bestätigt werden.
• Oberflächenbehandlung: Sa 2.5 Sprengung + Epoxidhandlungsprimer / poliert / verzinkt / angepasst → Endsystem hängt von Material und Behälterbeschichtungsspezifikation ab.
• Belastungsgrundlage: zu bestätigen → Angaben zum Windenleitungszug, Seil MBL, Leitungwinkel, Dynamikfaktor, Belastung, Rollenreaktion und Grundstücksgestaltung.
• Zertifizierungsanforderung: Je nach Projektumfang → Herstellerzertifikat, Materialzertifikat, Inspektionsbericht oder Klassenprodukte sollten vor dem Angebot vereinbart werden.

Wie es funktioniert

Steel wire rope approaches the fairlead → Rope contacts one or more freely rotating rollers according to its lead angle → Vertical and horizontal rollers redirect and contain the rope path → Roller shafts and frame transfer the resulting reactions to the vessel support structure → Rope continues to the winch, Abschlepppunkt oder Deckarbeitssystem

Anwendungen

Dredgers | Crane ships | Piling vessels | Engineering barges | Salvage and work vessels | Towing-wire routes | Positioning and deck-working winches | Marine construction equipment | Newbuilding and replacement projects

Zertifizierungen und Vorteile

Zertifikate und Inspektionen können nach Projektanforderungen, vereinbartem Produktionsumfang, Materialverfolgbarkeit, Testplan und Genehmigungsverfahren der Klassifikationsgesellschaft angepaßt werden.Verfügbarkeit nach Auftragsbestätigung und Klassenakzeptanz.

Zertifizierung: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Herstellerprüfzeugnis.

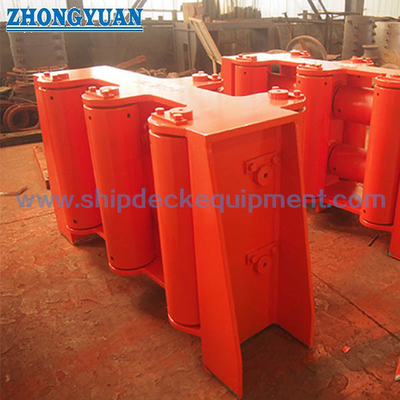

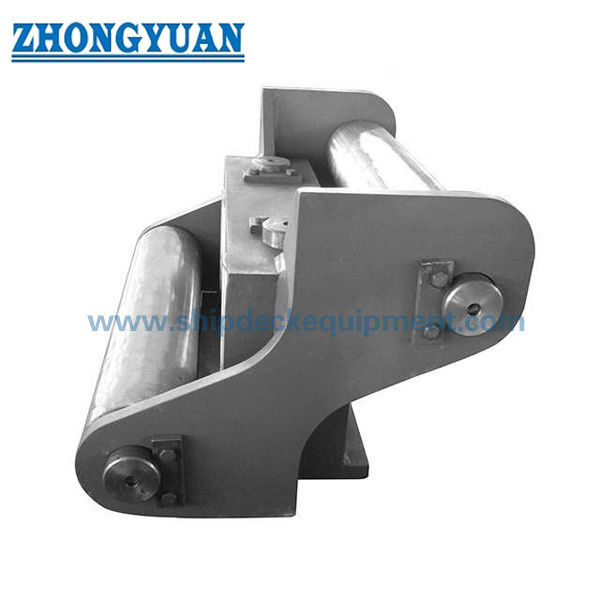

Zeichnung und Fotos

Häufig gestellte Fragen

F1: Wie sollte die richtige Größe des CB* 3015-83 Typ B-Fairleads ausgewählt werden?

A1: Für die vorläufige Auswahl sind nur das Standardmodell und der Seildurchmesser zu verwenden.Horizontale und vertikale Führungswinkel, Richtungswechselwinkel, Arbeitszyklus, Rollenreaktionen, Deckanordnung und Berechnung der Tragstruktur.

F2: Warum verwendet Typ B vier Walzen?

A2: Die beiden vertikalen Walzen steuern die Bewegung von Seite zu Seite, während die oberen und unteren horizontalen Walzen die Seilleitung nach oben und unten steuern.Zusammen bilden sie einen geschlossenen Durchgang für Maschinen-Schiff Seilrouten, die in mehr als einer Ebene variieren können.

F3: Sind Klassenzertifikate und Lastprüfungen bei jedem Fairlead enthalten?

A3: Nein. Die Herstellerdokumentation, Materialzertifikate, NDT, Rollenrotationsinspektion, Proof- oder Lastprüfung und Klassenzertifizierung hängen vom vereinbarten Projektumfang ab.Belastungsbasis, Prüfmethode, Zeugnis und Annahmekriterien vor dem Angebot bestätigt werden müssen.
