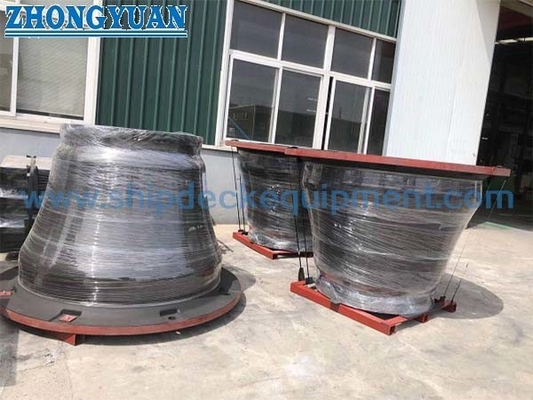

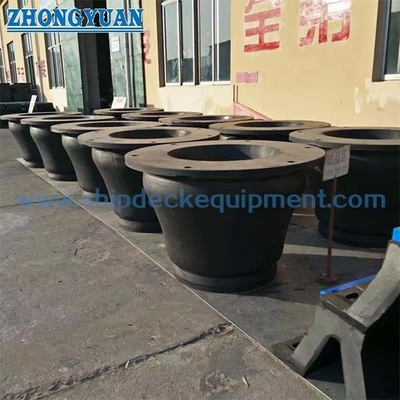

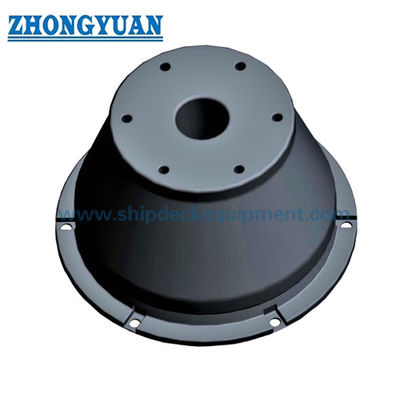

Hochenergie-Absorptions-Kegel-Gummifender für Quay Marine Rubber Fender
Produktdetails:
Herkunftsort: | China |
Markenname: | Zhongyuan |
Modellnummer: | Standard- und besonders angefertigt |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 |
---|---|
Preis: | As per quotation |
Verpackung Informationen: | Palette oder besonders angefertigt |
Lieferzeit: | Gemäß des Angebots |
Zahlungsbedingungen: | TT, L/C, etc. |
Versorgungsmaterial-Fähigkeit: | Stellen Sie Kundenbedarf zufrieden |
Detailinformationen |
|||
Zertifizierung: | CCS, BV, ABS and SGS | Passend für: | Klemmen, die eine geringe Reaktionskraft und eine hohe Energieabsorption erfordern |
---|---|---|---|
Herein verwendet: | Große Terminals wie Ölterminals und Containerterminals sowie Entwicklung und Liegeplatz in Übersee | ||
Markieren: | Kegelgummipuffer für Boote,Sgs-Kegel-Gummipuffer,Soem-Kegelgummipuffer |
Produkt-Beschreibung
Hochenergie-Absorptions-Kegel-Art Gummipuffer für Quay Marine Rubber Fender
Beschreibung
Produktionsverfahren: Prozess vulkanisierungs- und Bearbeitungsnut der Voll-automatischen Wicklung der integralen Gestaltungsdes mechanischen Autos ist es das erste in China und in der Verfahrenstechnik der der Welt der führenden vollautomatischen Wicklung integralen Gestaltungsvulkanisierungs- und Bearbeitungsnut mit unabhängigen Rechten am geistigen Eigentum, die für zylinderförmige Gummipuffer (CY) passend ist.
Dieser Prozess benutzt einen Kaltzufuhrextruder, um der zusammengesetzte Gummi aus dem Film der erforderlichen Größe heraus durch das Verdrängungswicklungsgerät automatisch zu verdrängen, und der Film ist gegenseitig Wunde auf dem Formungsrollenkern. Nachdem man die Produktprozessgröße erreicht hat, wird der Wasserstoff automatisch gesprungen und unter Druck gesetzt. Schließlich kommt er den Vulkanisierungsbehälter und erhitzt und vulkanisiert, um sich zu bilden. Nach Vulkanisierung wird das Nutrecht installiert und verarbeitet, indem man sich dreht.
Nachdem der Prozess eingeführt ist, kann ein zylinderförmiger Gummipuffer gebildet werden, indem man ununterbrochen der Film verdrängt und hin und her ihn wickelt. Weil die wickelnde Neigung einheitlich ist, wird eine Netzstruktur zwischen dem Oberleder und den Grundanstrichen gebildet. Während des wickelnden Prozesses wird eine Hochdruckzylinderverdichtungsrolle für Schicht-durchschichtverdichtungsabbinden und Luftabbau benutzt, damit der zylinderförmige Gummipuffer nicht gedreht ist, nachdem die Wicklung abgeschlossen ist. Die Gesamtstruktur wird vor Vulkanisierung gebildet und unterworfen dann, um zu drücken und Vulkanisierungsformteil der hohen Temperatur, das erheblich die physikalischen Eigenschaften des Produktes verbessert. Darüber hinaus wegen der Einheitlichkeit der Größe des verdrängten Filmes und der wickelnden Neigung, sind die Querschnittsmaße des zylinderförmigen Gummipuffers konsequent, und die Präzision der installierten Nuten, nach dem Drehen, ist hoch, und die Auftrittqualität wird auch erheblich verbessert.
Geformter Vulkanisierungsprozeß: passend für W-artige Fender, D-artige Fender, M-artige Fender, etc.
Eigenschaften
1) hat es die Fähigkeit zu verbiegen und zu scheren zu widerstehen
2) hat die Fähigkeit, lokaler Auswirkung zu widerstehen
3) werden die Rückenplatte und die Frontplatte der Antireinigungsplatte nicht während des Kompressionsprozesses verformt.
4) passen sich der Umwelt an, haben gute Korrosionsbeständigkeit und können verschiedenen Umgebungsbedingungen genügen.
5) CCS-, BV-, ABS- und SGS-Bescheinigung.
Anwendungsbereich
1) passend für Anschlüsse, die niedrige Eingreiftruppe- und Hochenergieabsorption erfordern;
2) ist es für Kais besonders passend, die niedrigen Anpressdruck auf den Seitenplatten von anlegenden Schiffen erfordern;
3) verwendet in den umfangreichen Anschlüssen wie Ölstationen und Containerbahnhöfe und Überseeentwicklung und Anlegen;
Technische hauptsächlichspezifikationen:
Art | H (Millimeter) | D L (Millimeter) | D2 (Millimeter) | D3 (Millimeter) | D4 (Millimeter) | Löcher |
CSOOH | 500 | 750 | 675 | 325 | 425 | 4 |
C600H | 600 | 900 | 810 | 390 | 510 | 6 |
C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
C1OOOH | 1000 | 1500 | 1350 | 650 | 850 | 6 |
C11OOH | 1100 | 1650 | 1485 | 715 | 935 | 6 |
C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
C1300H | 1300 | 1950 | 1755 | 845 | l105 | 8 |
C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
Cl600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
Art | Ablenkung |
RSS-Oberleder Hoch |
Hoch relativer Feuchtigkeit Eingreiftruppe |
Ro-Standard Eingreiftruppe |
RL-Tief Eingreiftruppe |
||||
Reaktion KN |
Energie Absorption KN |
Reaktion KN |
Energie Absorption KN |
Reaktion KN |
Energie Absorption KN |
Reaktion KN |
Energie Absorption KN |
||
C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
72,5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
72,5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
72,5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
72,5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
72,5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
C1000H | 70 | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 350 |
72,5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
72,5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
C1150H | 70 | 1764 | ) 029 | 1392 | 882 | 1038 | 666 | 830 | 532 |
72,5 | 1985 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
72,5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
72,5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
72,5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
C1600H | 70 | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1413 | 1234 |
72,5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 1804 |
72,5 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | 1880 |
Leistungskurve
Eingebettete Teile
Technische hauptsächlichparameter
Spezifikationen | BOLZEN | Waschmaschine | Vor-errichten-in Nuss Fußstange Trittbrett |
|||||||||||||||
D | H | J | S | M | N | n | P | Q | U | V | R | a | b | e | T | L | G | |
Cone500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
Cone600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
Cone700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
Cone800 | M36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
Cone900 | M36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
Cone1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
Cone1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
Cone1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
Cone1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
Cone1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
Cone1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
Cone1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
Cone1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
Anti-Reinigungsplatten- und -eisenFlächenanschlusszusätze
Name | BOLZEN | Nuss | Waschmaschine | |||||||||
D | J | s | H | h | a | e | D | G | DL | d | t | |
M16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17,5 | 2,5 |
M20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2,5 |
Material | Q235 Heiß-galvanisieren 1Cr13 (2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
1Cr13 (2Cr13), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
Q23 5Hot-galvanize |
U-förmiger Ring und Kette
Spezifikation
Spezifikationen |
Normale Verbindung Durchmesser. |
Endenverbindung Durchmesser. |
Ende Fessel |
Frühling Rahmendurchmesser. |
Spirale Knopf |
Hundeknochen Durchmesser. |
Länge |
U-Ring Durchmesser. |
C500 | F20 | F20 | M22 | F32 | M36 | 30 | 100 〜 200 | F40 |
C600 | F22 | F22 | M25 | F32 | M36 | 32 | 125 〜 220 | F40 |
C700 | F25 | F25 | M25 | F32 | M36 | 36 | 145 〜 245 | F50 |
C800 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜 275 | F50 |
C900 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜 275 | F50 |
C1000 | F30 | F30 | M32 | F32 | M36 | 42 | 170 〜 300 | F55 |
CHOO | F30 | F30 | M32 | F36 | M42 | 42 | 170 〜 300 | F55 |
C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 〜 320 | F60 |
C13OO | F36 | F36 | M36 | F36 | M48 | 48 | 195 〜 340 | F65 |
C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 〜 370 | F65 |
C1600 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜 498 | F70 |
C1800 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜 498 | F70 |
Material | 15Mn (20Mn) Q 235 Heiß-galvanisieren 15Mn (20Mn) |
15Mn (20Mn) Heißes Q 235 galvanisieren 15Mn (20Mn) |
15Mn (20Mn) Heiße Q235 galvanisieren oder 15Mn (20Mn) |
Q235 heiß galvanisieren Sie |
Q235 heiß galvanisieren Sie |
Q235 heiß galvanisieren Sie |
Farbe Q235 oder Q235 heiß-galvanisieren |
